Обновление модельного ряда цифровых осциллографов. Новые серии DS1000E, DS1000D и DS1000B - доступны к поставке

14.08.2009

25 августа существенно меняется модельный ряд осциллографов представленных на нашем сайте. На смену сериям снятым с производства DS1000 C и DS1000CD появляются новые серии доступные к поставке - DS1000E и DS1000B. Кроме того, доступна к поставке и принципиально новая серия четырехканальных осциллографов - DS1000B.

Серия осциллографов DS1000E

Серия осциллографов DS1000E представлена двумя моделями: DS1052E и DS1102E. Данная серия пришла на смену, снятой с производства, наиболее популярной серии DS1000C. Осциллографы серии DS1000E, также, как и приборы серии DS1000C имеют максимальный объем памяти - 1М точек. Осциллограф DS1102E имеет полосу пропускания 100МГц и максимальную частоту дискретизации в эквивалентном режиме 25Гвыб/сек, а DS1052E - 50МГц и 10Гвыб/сек соответственно.
Как и в предыдущей серии, осциллографы DS1000E имеют широкий спектр возможностей, среди которых: цифровая фильтрация при помощи 4-х встроенных фильтров, курсорные измерения, 20 автоизмерений, математические функции, функции анализа спектра (БПФ), встроенный интерполятор Sin(x)/x, режимы усреднения и пикового детектора, регулируемый гистререзис уровня запуска, самописец, растяжка, режим X-Y, функция тестирования в пределах "годен-негоден", встроенный частотомер и многие другие. Осциллографы DS1052E и DS1102E имеют расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов.
Характерной особенностью всех осциллографов Rigol является встроенная полнофункциональная файловая система с возможностью сохранения файлов, как на внешнюю память, так и на внешний USB-носитель. Для управления осциллографом с персонального компьютера предусмотрен интерфейс USB -device.
Пользователи, которые работали с другими сериями осциллографов Rigol (DS1000) наверняка запомнили отличное качество цветного TFT дисплея. Изображение на дисплее остается четким даже, при просмотре, под очень острым углом к экрану.
Кроме прекрасных технических характеристик, осциллографы Rigol серий DS1000E и DS1000D ультракомпактные размеры и небольшой вес - всего 2,3 кг.

Серия осциллографов DS1000D

На смену серии осциллографов смешанных сигналов DS1000СD пришла новая серия DS1000D . Серия DS1000D представлена двумя моделями: DS1052D и DS1102D. Как цифровые осциллографы, DS1052D и DS1102D являются полными аналогами осциллографов, соответственно, DS1052E и DS1102E, но имеют встроенный 16-ти канальный логический анализатор.
Логический анализатор в DS1052D и DS1102D имеет частота дискретизации – 200 Мвыб/сек на канал и объем памяти - 512К на канал.
Логический анализатор имеет 2 режима запуска:
по шаблону

и по шаблону во временном интервале

Он может работать с пороговыми уровнями: TTL (1,4В); CMOS (2,5В); ECL (-1,3В); пользовательский (от -8В…+8В)

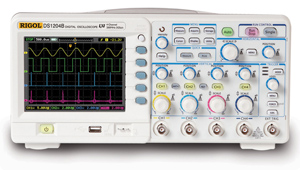

Серия осциллографов DS1000B

Серия DS1000B представлена 3-мя моделями: DS1064B, DS1104B, DS1204B (полоса пропускания 60МГц, 100МГц, 200МГц соответственно) и существенно отличается от всех ранее выпускаемых моделей осциллографов Rigol. Во-первых, все модели - 4-х канальные. Во-вторых, значительной модернизации подверглась внутренняя структура осциллографа. Это, прежде всего, выражается в применении нового специализированного ASIC процессора. Максимальная частота дискретизации в реальном масштабе времени составляет - 2 Гвыб/сек, а в эквивалентном – 50 Гвыб/сек. Максимальный объем памяти – 16К.
В отличии от других серий, в DS1000B - 22 автоизмерения (добавились 2 измерения сдвига фаз). Значительные изменения затронули и интерфейсы. В серии DS1000B появилась поддержка LXI (удаленное управление) и PictBridge (прямая печать), увеличилось до 2-х количество интерфейсов USB Host.
Существенные изменения коснулись и дисплея осциллографа. В серии DS1000B применяется новый цветной 5.7” QVGA (320X240) 64 K TFT дисплей с LED подсветкой. Несмотря на наличие 4-х каналов, осциллографы DS1064B, DS1104B, DS1204B отличаются компактными габаритами и небольшим весом.

Все выпускаемые серии осциллографов Rigol (DS1000E, DS1000В и DS1000D) будут доступны к поставке с 25 августа 2009 года.
