Универсальные генераторы сигналов специальной формы Актаком поступили на склад!

25.06.2019

На склад поступили универсальные генераторы специальной формы Актаком.

В состав поставки вошли:

Генераторы сигналов специальной формы, включенные в Государственный реестр средств измерений:
AWG-4105, AWG-4110, AWG-4150



Характеристика
AWG-4105
AWG-4110
AWG-4150
Максимальная выходная частота 5 МГц 10 МГц 50 МГц
Количество каналов 2
Формы сигнала Стандартные Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Специальная 48 форм
Произвольная Да

Частотный диапазон сигналов Синусоидальный 10 мГц ~ 5 МГц 10 мГц ~ 10 МГц 10 мГц ~ 50 МГц
Прямоугольный 10 мГц ~ 5 МГц 10 мГц ~ 10 МГц 10 мГц ~ 25 МГц
Импульсный 10 мГц ~ 5 МГц
Пилообразный и треугольный 10 мГц ~ 300 кГц
Белый шум (-3 дБ) полоса 5 МГц полоса 10 МГц полоса 50 МГц
Специальной и произвольной формы 10 мГц ~ 5 МГц
Специальная форма Макс. количество точек 16 К
Вертикальное разрешение 14 бит
Частота дискретизации 125 Мвыб/сек
Амплитуда (Канал 1) 50 Ом 2 мВп-п ~ 10 Вп-п (<10 МГц) ; 2 мВп-п ~ 5 Вп-п (≥10 МГц)
Высокий импеданс 4 мВп-п ~ 20 Вп-п (<10 МГц); 4 мВп-п ~ 10 Вп-п (≥10 МГц)
Амплитуда (Канал 2) 50 Ом 2 мВп-п ~ 3 Вп-п
Высокий импеданс 4 мВп-п ~ 6 Вп-п
Режимы модуляции и специальные режимы
АМ, ЧМ, ФМ, АМн, ЧМн, ШИМ; свипирование по частоте; пачки импульсов
Тип дисплея
ЖК цветной дисплей 3.5" TFT (320 х 240) с отображением формы сигнала
Интерфейсы USB устройство, USB host

Регистрационный номер в ГосРеестре СИ №53406-13.

Срок действия свидетельства продлен до 12 марта 2023 года.

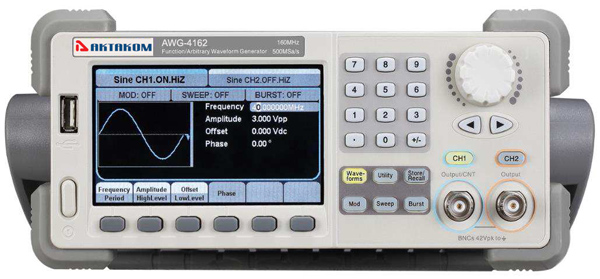

Высокочастотные генераторы сигналов специальной формы:
AWG-4082, AWG-4122, AWG-4162


Характеристика AWG-4082 AWG-4122qqq AWG-4162
Максимальная выходная частота 80 МГц 120 МГц 160 МГц
Количество каналов 2
Форма сигнала Стандартные Синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Специальные 39 типов
Произвольная Да
Диапазон синусоидальный
сигнал
1 мкГц…80 МГц 1 мкГц…120 МГц 1 мкГц…160 МГц
прямоугольный сигнал 1 мкГц…30 МГц 1 мкГц…40 МГц 1 мкГц…50 МГц
импульсный сигнал 1 мкГц…20 МГц 1 мкГц…30 МГц 1 мкГц…40 МГц
пилообразный и треугольный сигнал 1 мкГц…2 МГц 1 мкГц…3 МГц 1 мкГц…4 МГц
белый шум (Гаусс) полоса 100 МГц (-3дБ)
специальной формы 1 мкГц…20 МГц 1 мкГц…30 МГц 1 мкГц…40 МГц
Специальная форма Макс. количество точек 1 канал – 16К / 2 канал – 512К
Вертикальное разрешение 14 бит
Частота дискретизации 500 Мвыб/с
Амплитуда выходного сигнала High Z 2 мВп-п…20 Вп-п (F≤40 МГц)
2 мВп-п…10 Вп-п (40 МГц<F≤100 МГц)
2 мВп-п…5 Вп-п (100 МГц<F≤130 МГц)
2 мВп-п…3 Вп-п (130 МГц<F≤160 МГц)
50 Ом 1 мВп-п…10 Вп-п (F≤40 МГц)
1 мВп-п…5 Вп-п (40 МГц<F≤100 МГц)
1 мВп-п…2,5 Вп-п (100 МГц<F≤130 МГц)
1 мВп-п…1,5 Вп-п (130 МГц<F≤160 МГц)
Режимы модуляции
АМ, ЧМ, ФМ, АМн, ЧМн, ШИМ; свипирование по частоте; пачки импульсов
Тип дисплея ЖК цветной дисплей 4.3" TFT (480 х 272) с отображением формы сигнала
Интерфейсы USB устройство, USB host

Ждем Ваших заказов!
