Комплекты портативных осциллографов RTH1002 PLUS по выгодной цене

30.10.2020

Предлагем комплекты портативных осциллографов Rohde & Schwarz RTH1002 PLUS по очень выгодной цене.

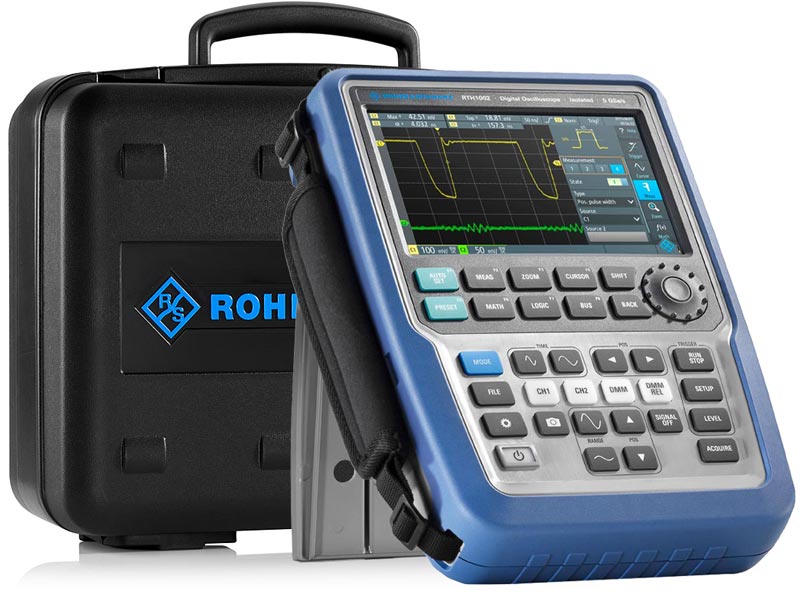

В состав комплекта входит
  • портативный осциллограф R&S®ScopeRider RTH1002 с двумя изолированными каналами;
  • опция увеличения полосы пропускания до 200 МГц RTH-B222
  • встроенный модуль беспроводных WLAN сетей (опция RTH-K200);
  • дистанционное управление через WEB-интерфейс (опция RTH-K201);
  • жесткий пластиковый кейс для переноски (RTH-Z4).
Базовая модель осциллографа R&S®Scope Rider имеет полосу пропускания 60 МГц, но в приборах из комплекта RTH1002 PLUS полоса пропускания прибора уже увеличена до 200 МГц, но при необходимости полоса пропускания может быть увеличена до 350 или 500 МГц.
Высокая скорость захвата портативного осциллографа RTH до 50 000 осциллограмм в секунду и большая глубина памяти до 500 К точек позволяют обнаружить и надежно захватить даже редкие сбои в сигналах.

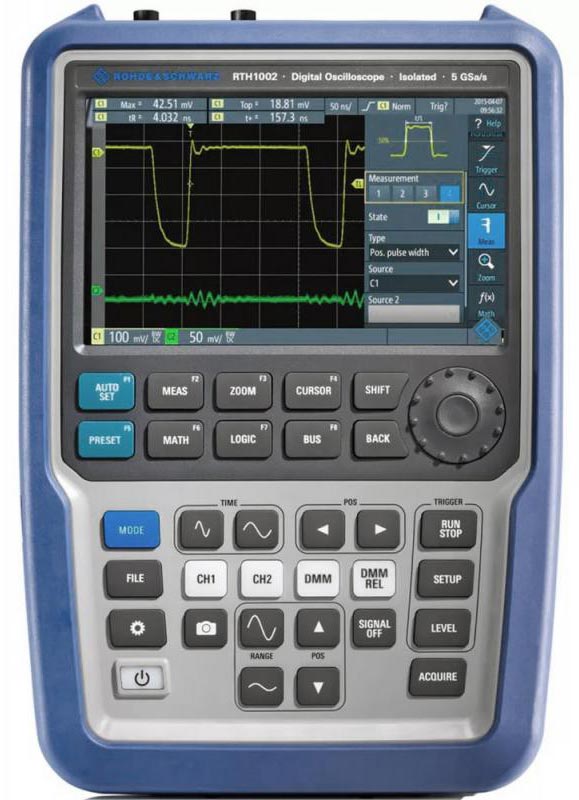

Цифровой осциллограф R&S®Scope Rider из комплекта RTH1002 PLUS имеет интуитивно понятное управление. Прибор может управляться, как обычный осциллограф - при помощи больших и удобных кнопок на клавиатуре, которые позволяют работать даже в перчатках, так и при помощи сенсорного экрана высокого разрешения.


Аналогично базовым моделям приборы, поставляемые в комплектах RTH1002 PLUS обеспечивают потрясающие возможности для отладки, благодаря интеграции до восьми измерительных приборов в одном компактном корпусе:
  • Цифровой осциллограф с разрядностью АЦП 10 бит и изолированными каналами категории CAT IV 600 В обеспечивает максимальную безопасность при проведении измерений высоковольтных электронных схем с плавающим потенциалом.
  • Логический анализатор, чьи цифровые сигналы, коррелированы во времени с аналоговыми сигналами. Их можно анализировать с помощью 8-битного логического пробника, который изолирован от аналоговых входных каналов. Цифровой логический пробник (опция смешанных сигналов) имеет полосу пропускания до 250 МГц, дискретизацию 1,25 Гвыб/сек и настраиваемые пороги.
  • Анализатор протоколов , активируется при помощи программных опций, Он позволяет прибору захватывать и декодировать наиболее часто используемые сигналы последовательных шин таких, как I²C / SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN.
  • Регистратор данных позволяет контролировать измерения до четырех основных параметров со скоростью 1, 2 или 5 измерений в секунду, а также записывать статистические данные с метками времени. Благодаря большому объему памяти в 2 млн отсчетов на канал прибор может вести запись до 23 дней.
  • Изолированный цифровой мультиметр с разрешением 10 000 отсчетов. Он позволяет проводить измерения постоянного и переменного напряжения, суммы постоянного и переменного напряжений, сопротивления, целостности цепи и емкости, а также тока или температуры при использовании подходящих шунтов.
  • Анализатор гармоник обеспечивает автоматический анализ гармоник для двух входных каналов. Автоматически определяет базовую частоту, измеряет коэффициент гармонических искажений относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR), а также уровень, фазу и частоту каждой гармоники.
  • Анализатор спектра, реализуемый при помощи опции R&S® RTH-K18, позволяет проводить многоканальный анализ спектра в широком динамическом диапазоне без паразитных составляющих и без проблем идентифицировать даже слабые сигналы.
  • Частотомер - двухканальный счетчик частоты с разрядностью до 7 знаков. Уникальность решения, по сравнению автономными счетчиками, заключается в том, что канал 2 может быть использован в качестве опорного, используя любой высокоточный внешний тактовый сигнал.

Встроенный модуль беспроводных сетей (R&S®RTH-K200) и веб-сервер (R&S®RTH-K201) обеспечивают удобное дистанционное управление осциллографом R&S®Scope Rider. В окне браузера отображается экран осциллографа и интерфейс пользователя . Все настройки можно задать на ПК. Осциллографом можно управлять практически с любого портативного устройства (ноутбука, планшета или даже мобильного телефона) без необходимости установки дополнительного программного обеспечения.


Параметр Значение
Кол. каналов
2 изолированных + 2 мультиметра
Полоса пропускания




200 MГц

350 МГц с опцией R&S® RTH-B223
500 МГц с опцией R&S® RTH-B224
Макс. дискретизация
5 млрд отсчетов/с
Макс. память
500 К
Разрядность АЦП 10 бит
Цифровые каналы
8 (опция R&S® RTH-B1)
Цифровой мультиметр / вольтметр Мультиметр (4 разряда, 10000 отсчетов)
Регистратор 2 канала
режимы осциллографа, вольтметра / мультиметра, частотомера
Анализатор протоколов I²C / SPI (опция R&S® RTH-K1)
RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2)
CAN / LIN (опция R&S® RTH-K3)
CAN-FD (опция R&S® RTH-K9)
SENT (опция R&S® RTH-K10)
Частотомер 7 разрядов (опция R&S® RTH-K33)
Анализ спектров полоса обзора от 1 кГц до макс. полоса прибора (опция R&S® RTH-K18)
Анализ гармоник до 64 гармоники (опция опция R&S® RTH-K34)
Дисплей 7,0" цветной TFT ЖК дисплей с разрешением 800 × 480 пикселей

В комплекты входит ударопрочный защитный транспортный кейс R&S®RTH-Z4 , который позволяет надежно защитить прибор от повреждений и обеспечить удобство при его перевозке. Кроме того, в него можно положить необходимые аксессуары, что даст надежную гарантию их сохранения от потери.

Комплекты RTH1002 PLUS являются прекрасной альтернативой известным портативным осциллографам серии Fluke ScopeMeter® 190 серии II, но, при сопоставимой и даже более низкой цене, существенно превосходят их по своим характеристикам. Это наглядно видно из сравнительной таблицы параметров. В сравнении для RTH1002 PLUS используются модели осциллографов Fluke-190-202/S ScopeMeter® и, которые поставляются с комплектом SCC290 (жесткий кейс и ПО).

Параметр R&S® Scope Rider Fluke 190 Series II



Каналы 2 осц. + мультим.
4 осц.
2 осц. + мультим.
4 осц.
Полоса 2-х кан. модели 200 МГц
200 МГц
(Fluke 190-202,
Fluke 190-202/S)
Увеличение
полосы
Да Нет
Макс.
дискретизация
5 млрд отсч./с 5 млрд отсч./с
(при 500 МГц)
АЦП 10 бит 8 бит
Чувствительн. 2 мВ/дел~100 В/дел 2 мВ/дел~100 В/дел
Макс. память 500 тыс. отсч. 10 тыс. отсч.
Регистратор 2 млн. отсч. 19 тыс. отсч.
Архив 12,5 млн. отсч. Нет
Развертка 1 нс/дел~500 с/дел 1 нс/дел~4 с/дел
(при 500 МГц)
Скорость захвата 50 000 осц./с < 10 осц./с
Типы запуска
(штатно)
фронт, импульс,
видео, глитч
фронт, импульс,
видео (в т.ч. PAL+)
Типы запуска
(опции)
рант, тайм-аут,
скор. нарастания,

интервал, окна,
шаблон, состояние,
data2clk,

посл. шаблон,
видео (SDTV, HDTV)
Нет
Дисплей 7,0" (800 х 480)
сенсорный
6" (320 х 240)
Интерфейсы USB хост, USB устр.,
вход/вых. запуска,
LAN, WLAN,
microSD,

логич. пробник
USB хост, USB устр.,
вход/выход запуска
Дистанционное
управление
Web интерфейс
(универсал.)
ПО
(для Windows)
Возможности
расширения
синхр. и декодир.
цифровые каналы
Нет
Жесткий кейс В комплекте В комплекте для "/S"
Безопасность CAT IV 600 В,
CAT III 1000 В
CAT IV 600 В,
CAT III 1000 В


Приобретение уникальных комплектов RTH1002 PLUS , нежели отдельных приборов, аксессуаров и опций, значительно более выгодно и с финансовой точки зрения.

Так, например,

розничная цена портативного осциллографа R&S®ScopeRider RTH1002 с комплектом опций RTH-B222, RTH-K200, RTH-K201 и кейсом RTH-Z4 составляет 575 034 руб. Цена аналогичного комплекта RTH1002 PLUS - 355 890 руб.!
Выгода - 219 144 руб. или 38%!


Цены указаны с НДС.

Указанные цены не являются публичной офертой. Они могут быть отменены или изменены без предварительного уведомления!

Комплекты портативных осциллографов RTH1002 PLUS ДОСТУПНЫ К ПОСТАВКЕ с нашего склада.

Количество комплектов ограниченно!
