АКТАКОМ АМ-2082 Измеритель сопротивления изоляции

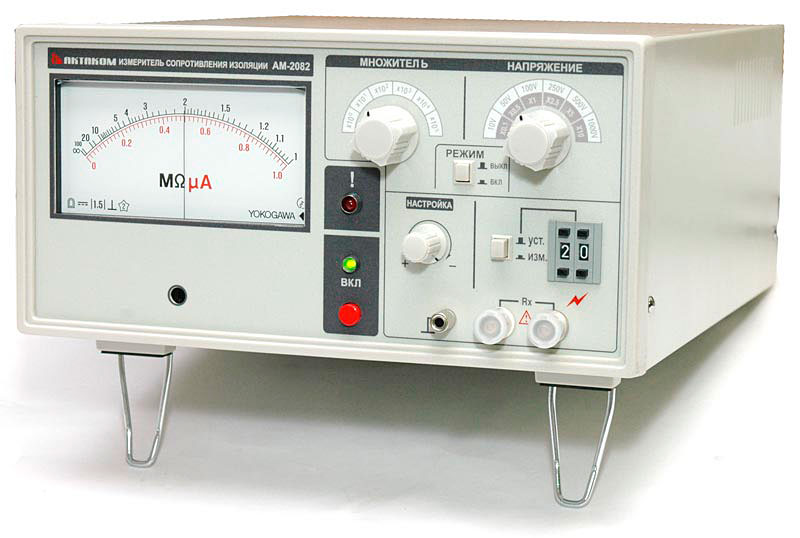

АМ-2082 Измеритель сопротивления изоляции

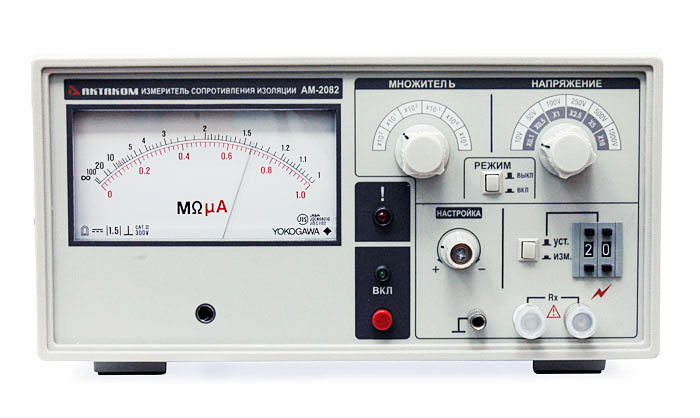

АМ-2082 Измеритель сопротивления изоляции - лицевая панель
Торговая марка: АКТАКОМ
Снято с производства
Замена: АММ-2083, АММ-2099

Стрелочный мегомметр 0,1 МОм-10 ТОм, погрешность 3-10% в зав. и от предела, U 10/50/100/250/500/1000 В, аналоговая индикация, скорость измерения: 0,5-10 с, рабочие условия 0-40 °С, габариты: 272x134x304 мм, масса: 3,5 кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Измеритель сопротивления изоляции АМ-2082 предназначен для измерения сопротивления изоляции и высокоомных электрических цепей при различных рабочих напряжениях при проведении наладочных и ремонтных работ, а также при лабораторных исследованиях в условиях умеренного климата

Технические характеристики

  • Измерение сопротивления изоляции: до 10 ТОм
  • Разрешение: 100 кОм
  • Погрешность измерения: 3-10% в зависимости от установленного предела
  • Тестовое напряжение: 10/50/100/250/500/1000 В
  • Аналоговая индикация
  • Ручной выбор пределов измерений
  • Скорость измерения: 0,5-10 с
  • Встроенный компаратор (установка верхнего и нижнего пределов)
  • Тестирование изоляции различных электронных компонентов, мультимедийных устройств и систем
  • Условия эксплуатации: 0-40 °С, влажность менее 90%
  • Габариты: 272x134x304 мм
  • Масса: 3,5 кг

Стандартная комплектация

  • Прибор
  • Измерительные провода (2 шт.)
  • Сетевой шнур
  • Эксплуатационный документ

Дополнительная комплектация

  • Высоковольтный тестовый пробник АСА-3043

Часто задаваемые вопросы

  • Каково назначение органов управления измерителя сопротивления изоляции АМ-2082?
  • Какие условия эксплуатации предусмотрены для данного мегаомметра?
  • Как измерить сопротивление изоляции измерителем АМ-2082?

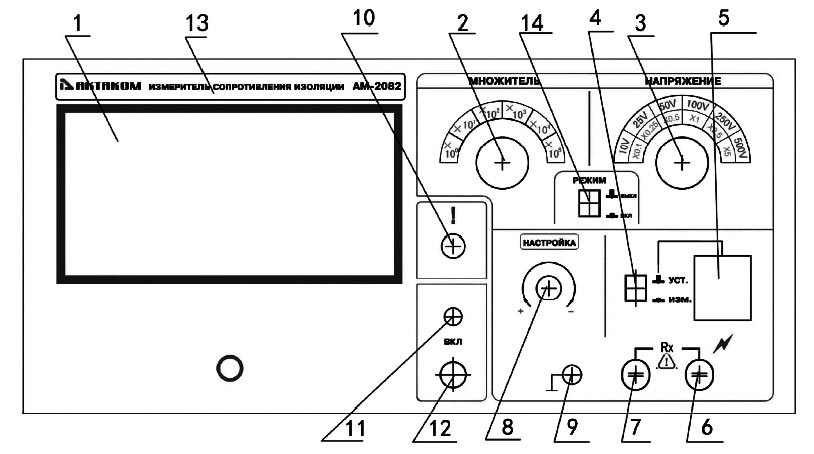

  • Каково назначение органов управления измерителя сопротивления изоляции АМ-2082?

    1. Шкалы прибора: шкала измерения сопротивления изоляции, шкала силы тока

    2. Переключатель выбора множителя входного сопротивления.

    3. Переключатель выбора уровня тестового напряжения.

    4. Переключатель режимов Установка/Измерение:

    Уст. – прибор отображает значение нижнего предела сопротивления при сортировке;

    Изм. – прибор отображает измеренное значение.

    5. Переключатель двухразрядного циферблата для установки множителя нижнего предела сопротивления при сортировке.

    6. Отрицательный разъем –RX

    7. Положительный разъем +RX

    8. Потенциометр для подстройки шкалы прибора на всех диапазонах.

    9. Зажим заземления .

    10. Индикатор ошибки.

    Вкл. – сопротивление изоляции ниже предустановленного значения, компонент не прошёл испытания

    Выкл. – сопротивление изоляции выше предустановленного значение, компонент прошел испытания.

    11. Индикатор питания.

    12. Кнопка включения/выключения питания.

    13. Модель, название и торговая марка.

    14. Переключатель разрядки прибора.



    Наверх

    Какие условия эксплуатации предусмотрены для данного мегаомметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение сопротивления в цепях, находящихся под напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы в цепи.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Нажатие кнопки "PRESS TO TEST" (тест) при коротком замыкании на тестируемой линии.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Как измерить сопротивление изоляции измерителем АМ-2082?

    ВНИМАНИЕ!

    Высокое напряжение!!! Избегайте непосредственного контакта с испытательными зажимами во время проведения измерений.

    Убедитесь в правильной полярности подключения прибора к измеряемому объекту.

    Для достижения корректности и стабильности измерения, проконтролируйте температуру, относительную влажность и общие условия, в которых будет проводиться измерение.

    Если объект измерений содержит емкости или обладает емкостными свойствами, то перед проведением измерений его необходимо разрядить, во избежание порчи прибора.

    Провод, подключенный к положительному разъему +RX, не должен касаться корпуса прибора.

    Будьте осторожны при измерениях, так как измерительные щупы находятся под напряжением!


    Измерение сопротивления изоляции

    1. На передней панели прибора имеется потенциометр (поз.8, Рис. 1) для подстройки стрелки прибора на “∞” на каждом диапазоне (при разомкнутых клеммах в режиме измерений).

    2. В соответствии с техническими требованиями измеряемого объекта, установите переключатель тестового напряжения (поз.3, Рис. 1) на нужное значение.

    3. Выберите диапазон измерений.

    Для достижения максимальной точности измерений в приборе предусмотрена возможность выбора значения входного сопротивления. Базовое (минимальное) значение входного сопротивления прибора составляет 1 кОм. Изменение входного сопротивления осуществляется переключателем множителя входного сопротивления (поз.2, Рис. 1).

    Примечание:

    1. Первое значение в ячейке – нижняя граница диапазона (Rlow), второе значение – верхняя граница диапазона (Rhi).

    2. Обозначения: К = кОм; М = МОм; Г = ГОм; Т = ТОм.

    Пример:

    Для установки диапазона 250 МОм…2,5 ГОм на испытательном напряжении 250 В необходимо установить переключатель напряжения (3) в положение «×2,5», а переключатель множителя входного сопротивления (2) в положение «102».

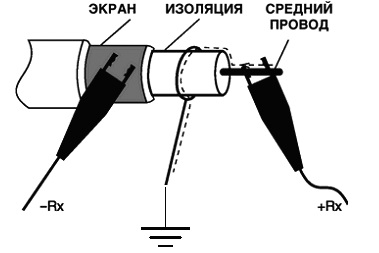

    4. Подключите черный измерительный зажим к разъему –RX (поз.6, Рис. 1), красный измерительный зажим к разъему +RX (поз.7, Рис. 1 ) Подключите измерительные зажимы к объекту измерений, как показано на Рис. 2. Во избежание получения неверных результатов измерений, все соединения должны быть прочными.

    Примечание.

    Зажим заземления (поз.9, Рис. 1) используется для снятия поверхностных токов утечки, которые могут провести к значительным искажениям результатов измерений.



    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
