АЕЕ-2086 4 - канальный USB силовой коммутатор 1 линия на 4 выхода

АЕЕ-2086 4 - канальный USB силовой коммутатор 1 линия на 4 выхода
АЕЕ-2086 4 - канальный USB силовой коммутатор 1 линия на 4 выхода
Торговая марка: АКТАКОМ
USB LAN

Коммутатор АЕЕ-2086 предназначен для систем дистанционного управления коммутацией цифровых или аналоговых сигналов. Каждый разъем, используемый для подключения коммутируемых сигналов, представляет собой входы/выходы прибора. Коммутационная матрица АЕЕ-2086 имеет размерность 1:4. Все входы/выходы матрицы коммутации гальванически развязаны от внутренней схемы прибора. Коммутатор выполнен в виде приставки к компьютеру. Чтение состояния и управление входами/выходами осуществляется от компьютера локально через интерфейс USB или удаленно через сеть Ethernet (интерфейс LAN). Питание прибора осуществляется от внешнего сетевого адаптера.

Розничная цена: 28 854,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)


Коммутатор АЕЕ-2086 предназначен для построения систем дистанционного управления коммутацией цифровых или аналоговых сигналов через интерфейсы USB или LAN. Прибор выполнен в виде приставки к компьютеру. Чтение состояния и управление входами/выходами осуществляется при помощи внешнего программного обеспечения AKTAKOM Switch Box, устанавливаемого на ПК и работающего под управлением операционных систем линейки Windows, или при помощи web-браузера через web-интерфейс прибора. Коммутатор АЕЕ-2086 может работать под управлением мобильных устройств на платформе Android при помощи приложения AKTAKOM Switch Matrix.

Каждый разъем, используемый для коммутации сигналов, состоит из одного или нескольких входов/выходов прибора. Для каждого входа/выхода на разъеме присутствует два контакта: один контакт для коммутируемого сигнала, второй контакт — «общая шина». Все входы/выходы матрицы коммутации гальванически развязаны от внутренней схемы прибора.

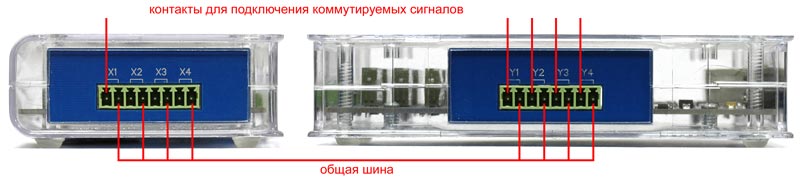

Разъёмы коммутатора АКТАКОМ АЕЕ-2086

Коммутатор АЕЕ-2086 обеспечивает возможность коммутации входа/выхода X1 с любыми входами/выходами Y1, Y2, Y3, Y4. Входы/выходы X2, X3, X4 не используются.

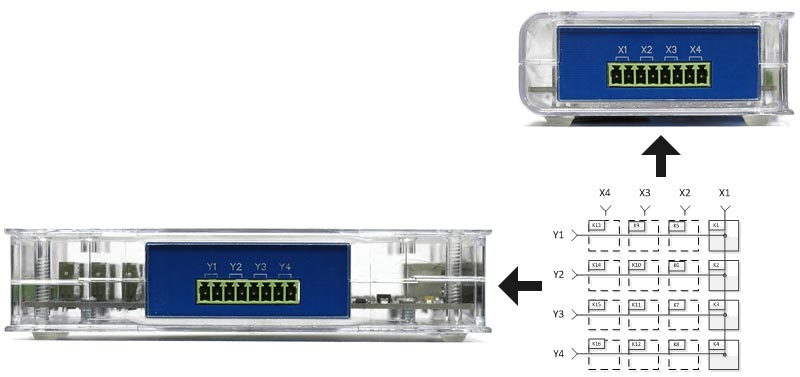

Коммутационная матрица

Взаимодействие коммутатора АЕЕ-2086 с компьютером может осуществляться через интерфейс USB (разъем типа mini-USB расположен на задней панели прибора) или интерфейс LAN (Ethernet). При подключении к компьютеру через интерфейс USB взаимодействие по интерфейсу LAN невозможно.

Коммутатор АЕЕ-2086 не получает питание от шины USB. Для питания прибора необходимо использовать внешний сетевой адаптер ATH-0503.

Для работы в локальных сетях Ethernet используется подключение через интерфейс LAN. Подключать прибор по USB к компьютеру при работе через Ethernet нельзя, т.к. при таком подключении интерфейс Ethernet прибора отключается.

Перед работой в сети Ethernet требуется настроить сетевые параметры коммутатора. Настройка сетевых параметров осуществляется при помощи базовой программы AKTAKOM Switch Box или специализированной программы для изменения сетевых настроек AKTAKOM Net Configurator, при этом необходимо подключить прибор к компьютеру через интерфейс USB. Сетевые настройки прибора включают в себя IP-адрес, маску подсети, шлюз, порт и логин. Все эти параметры, за исключением параметра «Логин» нужно узнать у системного администратора, отвечающего за функционирование сети. Параметр «Логин» отвечает за предоставления доступа к прибору по сети, поэтому пользователь может задавать значение этого параметра по своему усмотрению.

При работе коммутатора АЕЕ-2086 по LAN используется протокол TCP/IP. Дистанционное управление коммутатором возможно с использованием внешней программы на ПК (Windows), мобильного устройства (Android) или загружаемой из коммутатора web-страницы.

По умолчанию коммутатор настроен на дистанционное управление через встроенный web-интерфейс (с использованием TCP/IP), для чего в приборе имеется встроенный web-сервер, при обращении к которому через web-браузер коммутатор предлагает страницу управления.

web-интерфейс коммутатора АКТАКОМ АЕЕ-2086

Сетевые настройки коммутатора в стандартной поставке указаны в кратком руководстве по эксплуатации, поставляемом совместно с прибором.

Технические характеристики

Общие параметры

  • Питание прибора – внешний адаптер ATH-0503
  • Напряжение питания 5…5,5 В
  • Интерфейс связи с ПК: USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10, 100Base-T)
  • Размерность матрицы коммутации: 1:4
  • Условия эксплуатации: температура -10...+45 °С, влажность 20...90%
  • Масса 0,21 кг
  • Габаритные размеры 150x85x35 мм

Параметры входов/выходов X и Y

  • Количество входных портов 1...5 (выбирается пользователем)
  • Количество выходных портов 1...5 (выбирается пользователем)
  • Коммутация разъема X1 на любой из разъемов Y
  • Коммутация разъемов Y в любой комбинации
  • Минимальное прямое напряжение входа гарантированного срабатывания 5 B
  • Время задержки срабатывания модуля по входу 10 мс
  • Индикация состояния светодиодная

Для разработки собственных программ управления коммутатором имеется:

ASB Aktakom Switch Box Программа коммутатора

Назначение

Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.


ASM Aktakom Switch Matrix Программа коммутатора для ОC Android

Назначение

Программа AKTAKOM Switch Matrix осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное управление и конфигурацию сетевых параметров на планшетном компьютере с установленной операционной системой Android версии 4.0 и выше.


ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек

Назначение

Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.

Комплект разработчика программного обеспечения SDK AEE-2085

Назначение

Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.

Состав комплекта

  • динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
  • заголовочный файл библиотеки на языке Си;
  • соответствующее библиотеке функциональное дерево NI LabWindows/CVI;
  • соответствующая библиотеке палитра функции NI LabVIEW;
  • файл справки с описанием всех функций библиотеки;
  • пример графического приложения для среды Borland C++ Builder (все необходимые исходные файлы проекта);
  • библиотека импорта для среды Microsoft Visual C++;
  • пример приложения для среды NI LabWindows/CVI (все необходимые исходные файлы проекта);
  • пример приложения для среды NI LabVIEW (все необходимые исходные файлы проекта);
  • откомпилированный рабочий пример графического приложения, работающий совместно с редактором цифрограмм AKTAKOM APP-3501.
Примечание: Бесплатная базовая версия SDK не включает в себя примеры программирования.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

  • AEE-20XX_SDK Полный комплект средств разработки ПО
    Полный комплект разработчика программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для четырех- и одноканальных коммутаторов АКТАКОМ АЕЕ-202х и АКТАКОМ АЕЕ-208х. Работает в среде Windows и LabView с интерфейсами USB и LAN.
  • AEE-20XX_SDK_Base Базовый комплект средств разработки ПО
  • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
    Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
  • ASB Aktakom Switch Box Программа коммутатора
    Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.
  • ASM Aktakom Switch Matrix Программа коммутатора для ОC Android
    Программа AKTAKOM Switch Matrix осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное управление и конфигурацию сетевых параметров на планшетном компьютере с установленной операционной системой Android версии 4.0 и выше.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
