АКТАКОМ ADS-2051 Осциллограф цифровой

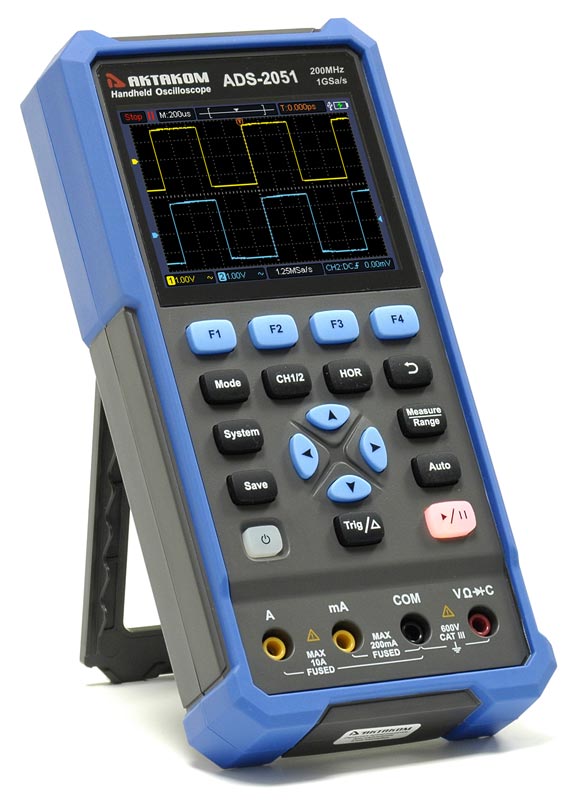

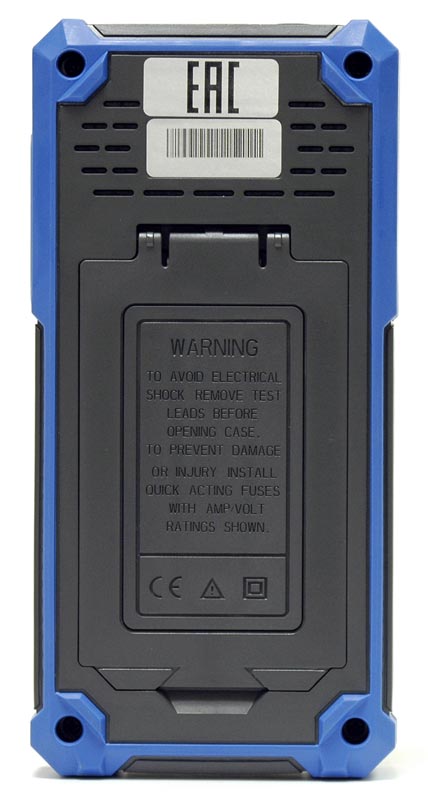

ADS-2051 Осциллограф цифровой

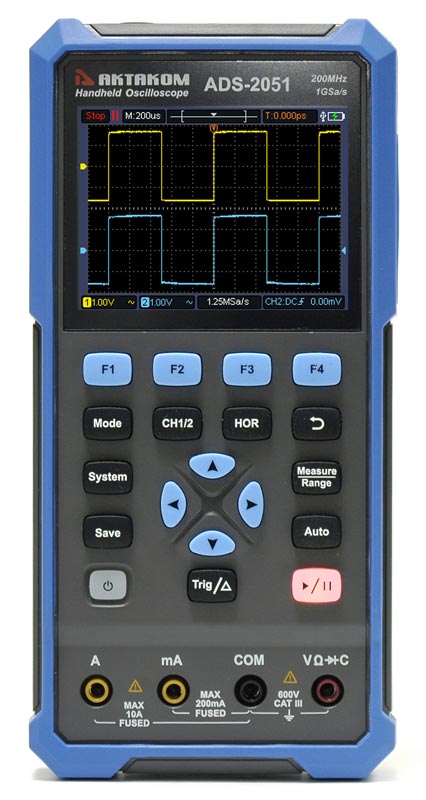

ADS-2051 Осциллограф цифровой - вид спереди
Торговая марка: АКТАКОМ
USB

Осциллограф-мультиметр-генератор. Полоса пропускания 200 МГц. 2 аналоговых канала. Максимальная дискретизация 1 Гвыб/с. Максимальная длина записи 8 К точек. Скорость захвата осциллограмм 10000 осц/с. Вертикальное разрешение 8 бит. Цифровой мультиметр (TrueRMS, 20000 отсчетов, независимые входы). Генератор сигналов (25 МГц, 1 канал, 14 бит). Интерфейс USB тип C. Цветной дисплей 3,5" (320x240). Питание: Li-ion батарея 2x2200 мА·ч. Размеры 198x96x38 мм.

Розничная цена: 29 496,00 руб.

НДС включён в цену

На заказ

В корзину Быстрый заказ
(без регистрации)


Цифровой осциллограф АКТАКОМ ADS-2051 создан для использования в "полевых" условиях и в ограниченном рабочем пространстве. При весьма скромных размерах ADS-2051 сочетает в себе 3 измерительных прибора: двухканальный цифровой осциллограф, TrueRMS мультиметр и генератор сигналов.

Осциллограф-мультиметр ADS-2051 питается от двух литий-ионных аккумуляторов, которые могут заряжаться через интерфейс USB (тип С) и обеспечивают длительность работы до 6 часов.

Обзор осциллографа-мультиметра АКТАКОМ ADS-2051

Технические характеристики

Характеритстика Значение
ОСЦИЛЛОГРАФ
Полоса пропускания 200 MГц
Количество каналов 2 + генератор сигнала
Скорость захвата осциллограмм 10000 осц/сек
Регистрация Режим Обычный, пиковый детектор
Макс. дискретизация 1 Гвыб/сек (500 Мвыбсек - 2 канала)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 16 пФ±10 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1)
Ограничение полосы пропускания 20 МГц
Параметры
горизонтальной системы
Глубина записи 8 К (4 К -каждый канал)
Диапазон частоты выборки 0.25 Выб/сек ~ 1 Гвыб/сек (один канал),
0.25 Выб/сек ~ 500 Mвыб/сек (два канала)
Интерполяция (sin x)/x
Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±100 ppm
Режим Y-T, X-Y
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 10 мВ/дел ~ 10 В/дел
Диапазон смещения ±6 делений
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥10 Гц (на входе, закрытый вход, -3dB)
Время нарастания ≤1.75 нс (типичное)
Погрешность коэф. усиления ±3%
Измерения Курсорные ΔV, ΔT, ΔV&ΔT между курсорами
Автоматические Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период
Система запуска Источник запуска CH1, CH2
Связь DC, AC
Тип запуска Запуск по фронту (нарастающий, спадающий)
Режим запуска Авто, обычный, однократный
Диапазон уровня запуска ±4 деления от центра экрана
Погрешность уровня запуска ±0,3 деления
МУЛЬТИМЕТР
Максимальная разрядность 20000 отсчетов
Измерение истинных среднеквадратических значений TrueRMS
Измеряемые параметры Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Входной импеданс 10 МОм
Выбор диапазона Автоматический
Диапазон измерения
(полные характеристики
приведены ниже)
Напряжение постоянного тока
1000 В
Напряжение переменного тока
750 В
Постоянный ток
10 А
Переменный ток
10 А
Сопротивление 100 МОм
Емкость 2 мФ
Тестирование диодов 0 ~ 2 В
Входы мультиметра и осциллографа независимые
Дополнительные режимы режим удержания показаний
режим относительных измерений
ГЕНЕРАТОР СИГНАЛОВ
Количество каналов 1
Основные формы сигнала Синусоидальная, прямоугольная, пилообразная, импульсная
Специальные формы сигналов 8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt
Диапазон частот
Синусоидальная форма
0,1 Гц ~ 25 МГц
Прямоугольная форма
0,1 Гц ~ 10 МГц
Пилообразная форма
0,1 Гц ~ 1 МГц
Импульсная форма
0,1 Гц ~ 5 МГц
Специальная форма 0,1 Гц ~ 5 МГц
Амплитуда выходного сигнала
20 мВп-п ~ 5 Вп-п (HighZ)
10 мВп-п ~ 2,5 Вп-п (50 Ом)
Частота дискретизации 125 Мвыб/с
Макс. память формы сигнала 8 К точек
Вертикальное разрешение 14 бит
Выходной импеданс 50 Ом, HighZ
Выбор диапазона Автоматический
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Дисплей Тип дисплея диагональ 3,5” , ЖК, TFT матрица
Разрешение дисплея 320 (по горизонтали) × 240 (по вертикали) точек
Количество цветов
65536 цветов
Выход для калибровки пробников Выходное напряжение (типичное) амплитуда 3,3 В
Выходной сигнал Меандр 1 кГц
Интерфейс Тип USB тип С
Функционал связь с ПК, зарядка
Питание Li-ion аккумулятор 2 х 2200 мАч , тип 18650
Время работы (типичное) 6 часов
Мощность <5 Вт
Габаритные размеры 198 х 96 х 38 мм
Вес около 0,6 кг

Технические характеристики мультиметра


Диапазон Разрешение Погрешность
Постоянное напряжение 200.00 мВ 0.01 мВ ±(0.3%+10 е.м.р.)
2.0000 В 0.1 мВ ±(0.3%+5 е.м.р.)
20.000 В 1 мВ
200.00 В 10 мВ
1000.0 В 0.1 В ±(0.8%+5 е.м.р.)
Переменное напряжение
TrueRMS (40…1000 Гц)
200.00 мВ
0.01 мВ
2.0000 В
0.1 мВ
20.000 В
1 мВ
200.00 В
10 мВ
750.0 В
0.1 В ±(1.0%+5 е.м.р.)
Постоянный ток 200 мА 10 мкА ±(0.8%+2 е.м.р.)
10 А 1 мА ±(2.5%+2 е.м.р.)
Переменный ток
TrueRMS (40…1000 Гц)
200 мА
10 мкА
±(1.0%+5 е.м.р.)
10 А
1 мА
±(2.8%+5 е.м.р.)
Сопротивление
200.00 Ом 0.01 Ом ±(0.8%+3 е.м.р.)
2.0000 кОм 0.1 Ом
20.000 кОм 1 Ом
200.00 кОм 10 Ом
2.0000 МОм 100 Ом
20.000 МОм 1 кОм ±(1.0%+3 е.м.р.)
100.00 MОм 10 кОм ±(3.0%+3 е.м.р.)
Емкость 20.000 нФ 1 пФ ±(3.0%+10 е.м.р.)
200.00 нФ 10 пФ
2.0000 мкФ 100 пФ
20.000 мкФ 1 нФ
200.00 мкФ 10 нФ
2.0000 мФ 100 нФ
Тест диодов
0 - 2 В
Прозвонка
Звуковой сигнал <50 Ом

Стандартная комплектация

  • Осциллограф
  • Кабель USB
  • Пассивный пробник
  • Кабель BNC-"крокодил"
  • Набор для настройки пробника
  • Комплект измерительных щупов мультиметра
  • Зарядное устройство
  • Футляр
  • Эксплуатационный документ

Дополнительная комплектация

Часто задаваемые вопросы

  • Как передать сохраненные файлы с цифрового осциллографа серии ADS-204x/205x в ПК?
  • Можно ли дистанционно управлять цифровым осциллографом серии ADS-204x/205x?
  • У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
  • Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?
  • Почему в некоторых приборах сбрасываются часы реального времени?
  • Какие условия эксплуатации предусмотрены для данного осциллографа?
  • Зачем нужен осциллограф со встроенным мультиметром?

  • Как передать сохраненные файлы с цифрового осциллографа серии ADS-204x/205x в ПК?

    Во внутренней памяти осциллографа ADS-204x/205x можно сохранить файлы в двух видах: осциллограмма в формате *.csv и изображение в формате *.bmp.

    1. Подключите прибор к ПК при помощи кабеля USB.
    2. Нажмите кнопку System для перехода в меню системных настроек.
    3. Нажмите функциональную кнопку F4 (2/2) для перехода на вторую страницу меню.
    4. Последовательным нажатием функциональной кнопки F1 (USB) выберите режим HID или MSC.
      • Режим MSC используется для чтения файлов, хранящихся во внутренней памяти прибора.
      • Режим HID используется для управления осциллографом с ПК.

    Наверх

    Можно ли дистанционно управлять цифровым осциллографом серии ADS-204x/205x?

    Да, можно. Управление прибором осуществляется при помощи SCPI команд. Протокол управления доступен для просмотра на сайте АКТАКОМ на странице соответствующего прибора (закладка "Документация"), а также в разделе "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ".


    Наверх

    У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?

    Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

    Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

    Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.


    Наверх

    Как измерить осциллографом напряжение 220 В в розетке? Измеряю осциллографом АКТАКОМ АСК-2068, щуп с делителем 1:10, разрешение по вертикали 50 В на клетку, т.е. 400 вольт должно показать, а в итоге у синусоиды обрезанные верхушки. Что я не так делаю?

    Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.

    Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).

    Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.


    Наверх

    Почему в некоторых приборах сбрасываются часы реального времени?
    Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора.
    Наверх

    Какие условия эксплуатации предусмотрены для данного осциллографа?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
      • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
      • Используйте подходящую защиту от превышения напряжения.
      • Применяйте пробники, специфицированные только для данного типа прибора.
      • Не допускается замыкать накоротко выходные или входные разъемы прибора.
      • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
      • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
      • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
      • При подключении кабелей нельзя путать входные разъемы с выходными.
      • Разрешается использование предохранителей специфицируемых только для данного продукта.
      • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
      • Используйте только специфицированные для данного прибора батареи.
      • Замена батареи питания производится только при отключенном приборе.
      • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Зачем нужен осциллограф со встроенным мультиметром?

    Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника.

    Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления (мультиметр), так и наблюдения формы сигналов и ее динамики (осциллограф).

    Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно – измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…

    Начнем с того, что аналого-цифровое преобразование у осциллографа – скоростное и, как правило, 8-разрядное. Т.е. точность одиночного измерения не превысит 0,4%. У современных прецизионных мультиметров используются медленные АЦП, но имеющие большую разрядность, что обеспечивает точность зачастую на порядок лучше. Так для прецизионного цифрового мультиметра АКТАКОМ АМ-1189 точность измерений постоянного напряжения составляет 0,02%, что в 20 раз лучше. С другой стороны потребность в высокой точности измерений возникает далеко не всегда, поэтому возможности измерения напряжения с помощью АЦП цифрового осциллографа небесполезна для комбинированных приборов.

    Осциллограф не может измерить сопротивление, как это делает мультиметр. Ведь для этого необходимо в измерительную цепь подавать тестовый ток, который не могут вырабатывать входные каскады осциллографа (да они и не рассчитаны на подачу сигнала от внешнего источника тока).

    По этой же причине осциллограф (в отличие от мультиметра) не может осуществлять прозвонку цепи, измерять емкость, индуктивность и тестировать диоды и транзисторы (обычный функционал для мультиметра).

    Важным моментом является то, что обычно измерительные разъемы мультиметра гальванически развязаны от питающей сети (хотя бы в силу батарейного питания). Среди осциллографов такой возможностью обладают только дорогие приборы с гальванической развязкой входов или батарейным питанием.

    Все это показывает, что осциллограф не полностью может заменить мультиметр, и комбинированные приборы, совмещающие в одном корпусе осциллограф и мультиметр, востребованы потребителями.

    Наиболее удачно смотрится встраивание мультиметра в портативные осциллографы. Это объясняется потребностью пользователя такого прибора сэкономить место и снизить вес сумки, которую нужно брать на выезд, а также наличием в таких приборах батарейного питания и подходящим форм-фактором.


    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
