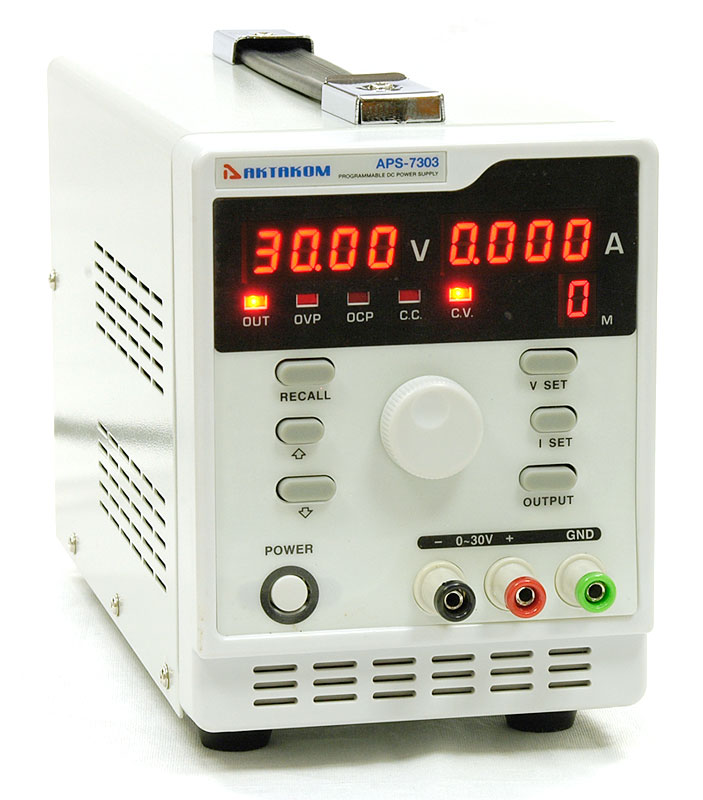

APS-7303 Источник питания

Корзина 0 товаров на сумму 0,00 руб.

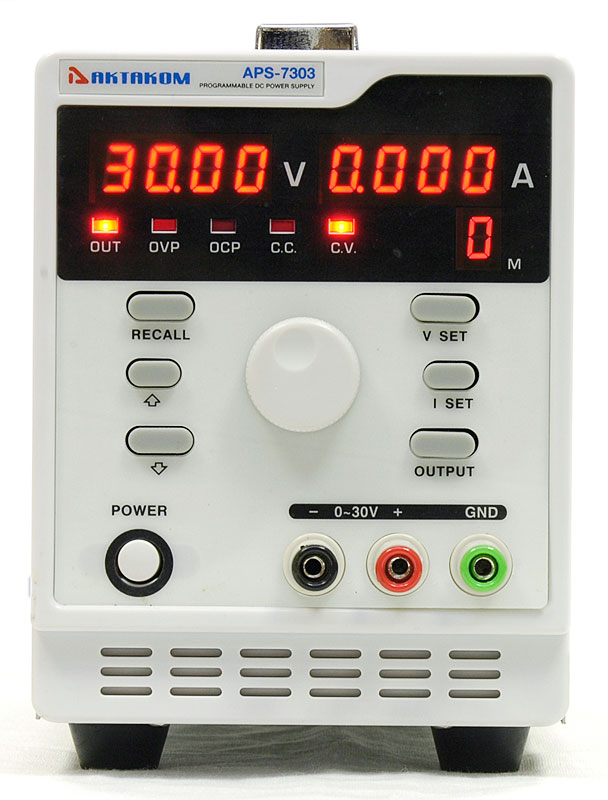

APS-7303 Источник питания - вид спереди
Торговая марка: АКТАКОМ
Прибор внесён в Государственный реестр средств измерений Номер в Госреестре СИ: 51134-12
Гарантийный срок: 14 месяцев
RS-232

30 В, 3 А. 1 канал. 3 LED дисплея. Разрешение 10 мВ/1 мА. Пульсации/шум – 2 мВ скз. Кнопка включения/отключения нагрузки. Интерфейс RS-232. Размеры 125x170x270 мм. Вес 3,5 кг


Розничная цена :  13 924,00 руб.

НДС включён в цену

На заказ



Подарок

Источники питания APS-7303 предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований в условиях умеренного климата. Применяются в ремонтных и научно-исследовательских лабораториях.

  • Защита от перегрева по току и напряжению
  • Режим стабилизации тока и напряжения

Технические характеристики

  • Дисплей: 3 LED дисплея
  • Количество каналов: 1 канал
  • Выходное напряжение: 0…30 В
  • Выходной ток: 0…3 А
  • Погрешность установки напряжения: ±0.1% + 20 мВ
  • Погрешность установки тока: ±0.5% + 5 мА (≤3 А), ±0.5% + 10 мА (>3 А)
  • Пульсация + шум по напряжению: 2 мВ с.к.з. (≤3 А), 3 мВ с.к.з. (>3 А)
  • Питание: 220 В
  • Выходная мощность: 90 Вт
  • Интерфейс RS-232
  • Габаритные размеры: 125x170x270 мм
  • Вес: 3,5 кг

Указание мер безопасности

Соединение СОМ-портов компьютера и прибора для связи по интерфейсу RS-232 не обеспечивает гальваническую развязку сигнальных цепей и общего провода. Для полного исключения взаимного влияния друг на друга и во избежание выхода из строя прибора, компьютера и других, подключенных к ним устройств, используйте адаптеры RS-232 с гальванической развязкой (не входят в комплект прибора). Для построения систем с дистанционно управляемыми источниками питания с хорошей гальвано развязкой рекомендуется использовать аналогичные по параметрам лабраторные источники питания APS-7303L.


Стандартная комплектация

  • Источник питания
  • Сетевой кабель питания
  • Техническая документация

Дополнительная комплектация

  • Измерительный кабель PTL904-3
  • Измерительный кабель PTL904-4
  • Измерительный кабель PTL904-5
  • Измерительный кабель PTL908-1
  • Измерительный кабель PTL908-2
  • Зажим типа крокодил PTL909-5

Часто задаваемые вопросы

  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
  • Как организована токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?

  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством.
    Наверх

    Как организована токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?

    В источниках питания Актаком используется 2 вида защиты.

    В более простых бюджетных источниках используется защита включением режима «стабилизация тока» (СС). При уменьшении сопротивления нагрузки (или коротком замыкании) источник уменьшает напряжение на выходных клеммах до минимального уровня и остается таким, пока на клеммах не возникнет сопротивление нагрузки. При появлении сопротивления, напряжение (и ток) начнут пропорционально расти до установленного значения.

    В более сложных источниках, помимо режима стабилизации тока есть режим защиты от превышения тока –«OCP» (Over Current Protection). Этот режим включается независимо от режима «стабилизации тока» и позволяет выставить любое предельное значение тока, при котором источник отключит напряжение на   выходных клеммах. После срабатывания защиты источник будет находится с отключенными клеммами до тех пор, пока не будут нажаты определенные кнопки на панели управления прибором, независимо от состояния нагрузки.

    В многоканальных источниках встречаются варианты защиты OCP как на отдельные каналы, так и на суммарную выходной ток источника.

    Таким образом, можно считать, что в приборах без режима «OCP» реализована схема защиты «стабилизацией тока», а в приборах с «OCP» защита по току работает в режиме триггера.

    Однако, надо помнить, что в обоих случаях при срабатывании защиты выходные клеммы (и нагрузка) гальванически не отвязаны от источника питания.


    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
