АКТАКОМ АМ-1109 Мультиметр

АМ-1109 Мультиметр
АМ-1109 Мультиметр - вид сзади
Торговая марка: АКТАКОМ
Номер в Госреестре СИ: 36640-07
Снято с производства
Замена: АММ-1219, АММ-1220, АММ-1221

True RMS Optical USB Графическая шкала

Мультиметр цифровой TRUE RMS: измерение в частотном диапазоне 20 Гц...200 кГц: постоянного напряжения 1 мкВ...1000 В, переменного напряжения 1 мкВ...1000 В, постоянного тока 10 нА...10 А, переменного тока 10 нА...10 А (в частотном диапазоне 45 Гц...20 кГц), сопротивления 0,01 Ом...40 МОм, емкости 10 пФ...1000 мкФ, частоты 1 Гц...200 кГц (TTL-уровень 1 Гц...2 МГц), скважности; тестирование p-n перехода; дополнительные функции: ЖКИ двустрочный, удержание показаний, фиксация минимального и максимального и среднего значений; питание 9 В; габаритные размеры 207х101х47 мм; масса 430 г.

Розничная цена: недоступно

НДС включён в цену

На заказ



Мультиметр АМ-1109 отличается наличием двух входов (двух каналов), что позволяет независимо производить измерения одновременно двух величин. Эта функция полезна при ремонте таких устройств, как сотовые телефоны – например можно отследить разницу между зарядом и разрядом аккумулятора. Мультиметр АМ-1109 также можно использовать при тестировании материнских плат компьютера. Везде, где раньше требовалось проводить измерения поочередно каждой величины, либо где нужно было использовать два прибора – мультиметр АКТАКОМ АМ-1109 поможет решить задачу. В цифровом мультиметре АМ-1109 имеется быстродействующая графическая шкала, что даёт возможность наблюдать динамику изменения измеряемых величин.

Технические характеристики

  • Дисплей 60000 единиц (45/6 разряда)
  • Быстродействующая графическая шкала: 30 сегментов
  • Измерение истинных среднеквадратических значений напряжения/тока (TRUE RMS)
  • 2 канала измерения
  • Запись минимальных и максимальных значений
  • Фиксация показаний (HOLD)
  • Интерфейс USB с гальванической развязкой
  • Звуковая прозвонка цепи
  • Тестирование p-n перехода
  • Ручной/автоматический выбор пределов измерения
  • Питание 9 В батарея 6LR61, MN1604 (Крона)
  • Потребление 6 мА
  • Габаритные размеры 207х101х47 мм
  • Масса 430 г
  • Габаритные размеры в упаковочной таре 200х100х300, вес 1,15 кг.
Измеряемая величина Диапазон Разрешение Погрешность
Постоянное напряжение 1 мкВ...1000 В 1 мкВ 0,06%
Переменное напряжение (20 Гц...200 кГц) 1 мкВ...1000 В 1 мкВ 0,1%
Постоянный ток 10 нА...10 А 10 нА 0,1%
Переменный ток (45 Гц...20 кГц) 10 нА...10 А 10 нА 0,3%
Сопротивление 0,01 Ом...40 МОм 0,01 Ом 0,09%
Емкость 10 пФ...1000 мкФ 10 пФ 0,8%
Тестирование p-n перехода 0...3 В 0,1 мВ 2%
Частота (TTL уровень) 1 Гц...2 МГц 0,0001 Гц 0,005%
Частота (синусоидальный сигнал) 1 Гц...200 кГц 0,0001 Гц 0,02%
Скважность 0,001%...100% 0,001%

Стандартная комплектация

  • Прибор
  • Тестовые кабели с пробниками - 2 шт
  • Тестовые кабели с зажимами «крокодил» - 2 шт
  • Кабель интерфейса связи USB с гальванической развязкой
  • Руководство по эксплуатации
  • Программное обеспечение DMM_АМ-1109_SW Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Совместимое программное обеспечение

  • DMM_АМ-1109_SW Программное обеспечение
    Приложение предназначено для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от цифровых мультиметров AKTAKOM AM-1109. Программа обеспечивает развитую статистическую обработку результатов измерений, сохранение данных в табличной форме и режим самописца. Программа имеет цветовую и голосовую сигнализацию (на английском языке).

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного мультиметра?
  • Каково назначение органов управления у мультиметра АМ-1109?
  • Как измерить напряжение постоянного или переменного тока мультиметром АМ-1109?
  • Как измерить силу постоянного или переменного тока мультиметром АМ-1109?
  • Как измерить сопротивление или прозвонить цепь мультиметром АМ-1109?
  • Как измерить емкость мультиметром АМ-1109?
  • Как проверить диод мультиметром АМ-1109?
  • Как измерить частоту и скважность мультиметром АМ-1109?
  • Как измерить частоту и скважность TTL сигнала мультиметром АМ-1109?
  • Как провести двухканальные измерения (U+U)мультиметром АМ-1109?
  • Как провести двухканальные измерения (U+I) мультиметром АМ-1109?
  • Что означает "Err" на дисплее мультиметра АМ-1109?
  • Как включить удержание текущих и максимальных значений в мультиметре АМ-1109?
  • Как провести относительные измерения мультиметром АМ-1109?

  • Какие условия эксплуатации предусмотрены для данного мультиметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Каково назначение органов управления у мультиметра АМ-1109?

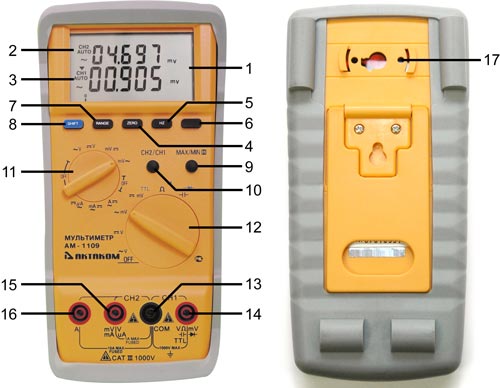

    Органы управления мультиметра АМ-1109

    1. Жидкокристаллический индикатор (ЖКИ).
    2. Верхний цифровой индикатор. Служит для отображения значений, единиц измерения и функций канала 2.
    3. Нижний цифровой индикатор. Служит для отображения значений, единиц измерения и функций канала 1.
    4. ZERO – кнопка выбора режима относительных измерений.
    5. Hz – кнопка включения режима измерения частоты
    6. Не используется.
    7. RANGE – для перехода в ручной режим выбора диапазона измерений нажмите и удерживайте данную кнопку до исчезновения с дисплея прибора символа «AUTO». Для смены диапазонов повторно нажимайте данную кнопку. Смена диапазона будет сопровождаться звуковым сигналом. Для возврата к автоматическому режиму нажмите и удерживайте данную кнопку до появления на дисплее прибора символа «AUTO».
    8. SHIFT – кнопка выбора функций (черная/голубая маркировка).
    9. MAX/MIN/HOLD – для перехода в режим удержания текущего показания нажмите данную кнопку. На дисплее появится символ «Н». Нажмите данную кнопку еще раз – прибор перейдет в режим удержания максимального показания (символ «МАХ»). Нажмите данную кнопку еще раз – прибор перейдет в режим удержания минимального показания (символ «МIN»). Для возврата к основному режиму измерений нажмите и удерживайте данную кнопку в течение 2 секунд. В режиме удержания показаний нельзя включить функцию «ZERO».
    10. CН1/СН2 – кнопка выбора канала для работы функций «SHIFT» и «Hz».
    11. Дисковый функциональный переключатель канала 2.
    12. Дисковый функциональный переключатель канала 1.
    13. Общий разъем СОМ.
    14. Входной разъем канала 1.
    15. Входной разъем канала 2.
    16. Входной разъем для измерения больших значений силы тока (10 А) канала 2.
    17. Разъем для подключения штекера кабеля интерфейса связи USB.

    Наверх

    Как измерить напряжение постоянного или переменного тока мультиметром АМ-1109?

    1. Установите дисковый переключатель канала 1 или 2 в положение «V» или «mV».

    2. Черный кабель вставьте в разъем «СОМ», красный – в соответствующий разъем канала 1 или 2.

    3. Подсоедините тестовые пробники к точкам измерения (параллельное соединение).

    4. Прочтите показания прибора.


    Наверх

    Как измерить силу постоянного или переменного тока мультиметром АМ-1109?

    1. Выберите при помощи дискового переключателя канала 2 и кнопки SHIFT нужный диапазон измерений.

    2. Черный кабель вставьте в разъем «СОМ», красный – в соответствующий разъем канала 2 (разъем поз .15 для измерении силы тока до 1 А, разъем поз. 16 для измерении силы тока до 10 А).

    3. Подсоедините тестовые пробники к измеряемой цепи (последовательное соединение).

    4. Прочтите показания прибора.

    Рекомендуется устанавливать дисковый функциональный переключатель канала 1 в позицию «OFF» (Выключено).


    Наверх

    Как измерить сопротивление или прозвонить цепь мультиметром АМ-1109?

    1. Установите дисковый переключатель канала 1 в положение «Ω».

    2. Соедините черный кабель с общим разъемом «COM», а красный кабель – с разъемом канала 1.

    3. Подсоедините тестовые пробники к выводам резистора.

    4. Прочтите показания прибора.

    5. Для выбора режима прозвонки цепи « » нажмите кнопку SHIFT.

    Примечания: 1. Если вход прибора снаружи ни к чему не подсоединен (т. е. его входная цепь разомкнута), на индикаторе появляется символ «OL», означающий выход внешнего сопротивления за пределы диапазона.

    2. В данном режиме канал 2 автоматически выключается.


    Наверх

    Как измерить емкость мультиметром АМ-1109?

    1. Установите дисковый переключатель канала 1 в положение « ».

    2. Соедините черный кабель с общим разъемом «COM», а красный кабель – с разъемом канала 1.

    3. Подсоедините тестовые пробники к выводам конденсатора.

    4. Прочтите показания прибора.

    Внимание: 1. Обращайте внимание на полярность при измерении емкости электролитических конденсаторов.

    2. Перед любыми измерениями электрической емкости убедитесь, что она разряжена.

    3. Если установлен автоматический режим выбора диапазона измерений, настройка счетчика 6000. Если ручной – 9999.

    4. В данном режиме канал 2 автоматически выключается.


    Наверх

    Как проверить диод мультиметром АМ-1109?

    1. Установите дисковый переключатель канала 1 в положение « » и нажмите кнопку SHIFT. На дисплее появится символ « » .

    2. Соедините черный тестовый кабель с общим разъемом «COM», а красный кабель – с разъемом канала 1.

    3. Подсоедините тестовые пробники к выводам диода.

    4. Прочтите показания прибора.


    Наверх

    Как измерить частоту и скважность мультиметром АМ-1109?

    1. Установите дисковый переключатель канала 1 или 2 в положение: V, mV, A, mA, или mA. Выбор активного канала осуществляется при помощи кнопки СН2/СН1.

    2. Соедините черный тестовый кабель с общим разъемом «COM», а красный кабель – с разъемом канала 1 или 2.

    3. Подсоедините тестовые пробники к цепи.

    4. Нажмите кнопку SHIFT.

    5. Нажмите кнопку Hz.

    6. Прочтите показания прибора.


    Наверх

    Как измерить частоту и скважность TTL сигнала мультиметром АМ-1109?

    1. Установите дисковый переключатель канала 1 в положение: mV (TTL).

    2. Соедините черный тестовый кабель с общим разъемом «COM», а красный кабель – с разъемом канала 1.

    3. Подсоедините тестовые пробники к цепи.

    4. Нажмите кнопку SHIFT.

    5. Прочтите показания прибора.


    Наверх

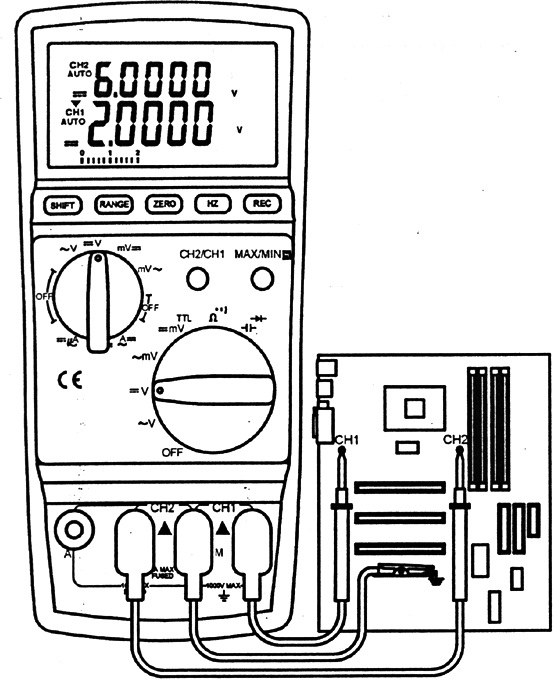

    Как провести двухканальные измерения (U+U)мультиметром АМ-1109?


    1. Установите дисковые переключатели каналов 1 и 2 в положение «V» или «mV».

    2. Соедините черный тестовый кабель с разъемом канала 1, а красный кабель – с разъемом канала 2. Кабель с защелкой «крокодил» подсоедините к общему разъему «COM» и шине защитного заземления тестируемого прибора (см. рисунок).

    3. Подсоедините тестовые пробники к точкам измерения (параллельное соединение).

    4. Прочтите показания прибора для каналов 1 и 2.

    Внимание!

    1. Оба канала должный быть подключены к одной шине заземления.

    2. При двухканальных измерениях (частота 0...400 Гц) рекомендуется проводить измерения величин, значения которых отличаются не более чем в 10 раз. Не рекомендуется проводить измерения величин, значения которых отличаются в 100 и более раз (например, мВ и В).


    Наверх

    Как провести двухканальные измерения (U+I) мультиметром АМ-1109?

    1. Установите дисковый переключатель канала 1 в положение «V» или «mV».

    2. Установите дисковый переключатель канала 2 в положение «А», «mA» или «mА».

    3. Соедините тестовые кабели для измерения напряжения с разъемом канала 1 и общим разъемом «COM» (параллельное соединение)

    4. Соедините тестовые кабели для измерения силы тока с разъемом канала 2 и разъемом канала 1 (последовательное соединение) так как показано на рисунках ниже.

    5. Подсоедините тестовые пробники к точкам измерения.

    6. Прочтите показания прибора для каналов 1 и 2.

    Внимание!

    1. Оба канала должны быть подключены к одной шине заземления.

    2. Разъем «СОМ» используется в качестве точки рабочего заземления при измерении силы тока. Разъем «А» используется в качестве точки рабочего заземления при измерении напряжения. Две разные точки заземления соединены между собой через предохранитель.

    3. Следует учитывать дополнительную погрешность, возникающую при проведении измерений по двум каналам (см. раздел «Технические характеристики»).



    Наверх

    Что означает "Err" на дисплее мультиметра АМ-1109?

    Если измерительные щупы подсоединены неправильно, прибор выдаст продолжительный звуковой сигнал с одновременной индикацией символа «Err» на дисплее. Такое сообщение сигнализирует о неправильном подключении тестовых кабелей к разъемам или о неправильном выборе режима измерений.

    Сообщение об ошибочном подсоединении исчезает при выключении прибора или при корректном подключении.


    Наверх

    Как включить удержание текущих и максимальных значений в мультиметре АМ-1109?

    Для включения данной функции нажмите кнопку MAX/MIN/HOLD. Будет установлен режим удержания текущего показания. На дисплее возникнет символ «Н». Нажмите данную кнопку еще раз – прибор перейдет в режим удержания максимального показания (символ «МАХ»). Нажмите данную кнопку еще раз – прибор перейдет в режим удержания минимального показания (символ «МIN»). Для возврата к основному режиму измерений нажмите и удерживайте данную кнопку в течение 2 секунд или поменяйте измеряемый параметр.

    В режиме удержания показаний нельзя включить функцию «ZERO».

    В моменты фиксации максимального или минимального значения раздается звуковой сигнал.


    Наверх

    Как провести относительные измерения мультиметром АМ-1109?

    Нажмите кнопку ZERO и удерживайте ее в течение 1 секунды, чтобы войти в режим относительных измерений. Текущее значение будет принято за нулевое. На дисплее загорится символ «D ZERO». При этом на цифровом индикаторе прибора в начальный момент высветятся нули, затем будет производится демонстрация показаний с учетом разности текущих значений и заданной нулевой величины. Нажмите кнопку RANGE и удерживайте ее в течение 1 секунды, чтобы вернутся к основному режиму измерений. Символ «D ZERO» исчезнет.


    Наверх
