ADLM-A Aktakom Data Logger Monitor Программное обеспечение

ADLM-A Aktakom Data Logger Monitor Программное обеспечение
ADLM-A Aktakom Data Logger Monitor Программное обеспечение - Окно ADLM-a в горизонтальном положении
Торговая марка: АКТАКОМ
Совместимо с Android™
Снято с поддержки
Замена: ASDL

Программное обеспечение ADLM-A предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на планшетном компьютере с установленной операционной системой Android версии 4.0 и выше. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.

Розничная цена: 15 216,00 руб.

НДС включён в цену

В корзину Быстрый заказ
(без регистрации)



Загрузить

Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.

Назначение

Программное обеспечение ADLM-A предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на планшетном компьютере с установленной операционной системой Android версии 4.0 и выше.

Возможности

Приложение обеспечивает автоматическое обнаружение преобразователя интерфейсов USB – RS-232, используемого для подключения прибора к планшету и непосредственное считывание передаваемых прибором данных. Поддерживается обработка данных с одного и двух каналов. При передаче измерений автоматически строится их графики в реальном времени с автомасштабированием. Реализована возможность записи измерений с последующим чтением сохраненного файла при возникновении необходимости. В случае отсутствия подключенных приборов активирует демонстрационный режим работы, позволяющий ознакомится с функционалом приложения. В настройках приложения имеется возможность задать периодичность измерений и установить удержание считываемых показаний (HOLD).

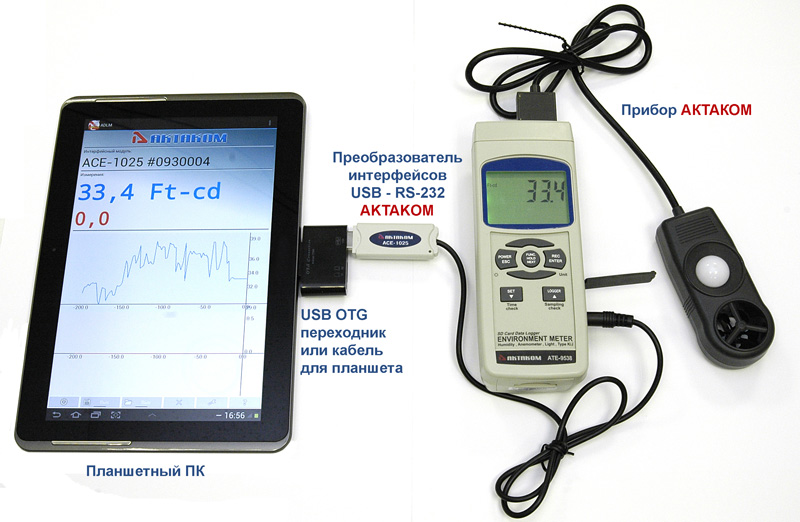

Схема подключения прибора к планшетному ПК

Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025/АСЕ-1026.

Требования к Android для работы с USB-устройствами

Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:

  1. Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
  2. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 3.1 (API Level: 12).
  3. Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play (https://play.google.com/store/apps/details?id=eu.chainfire.usbhostdiagnostics). Эта утилита также может в некоторых случаях установить в системе нужные разрешения.

Работа с программой

После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета приложение начнет автоматически обрабатывать данные, получаемые с прибора. Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ADLM-A.

При необходимости записать измерения нужно воспользоваться кнопкой , которая подсветится при ее активации, а также появится подпись внизу формы приложения «Запись <имя файла>». Файлы записываются в формате *csv, что позволит использовать их в программном обеспечении AKTAKOM ADLM-w предназначенном для работы в операционных системах Windows. Запись останавливается, и файл автоматически сохраняется при повторном нажатии на кнопку

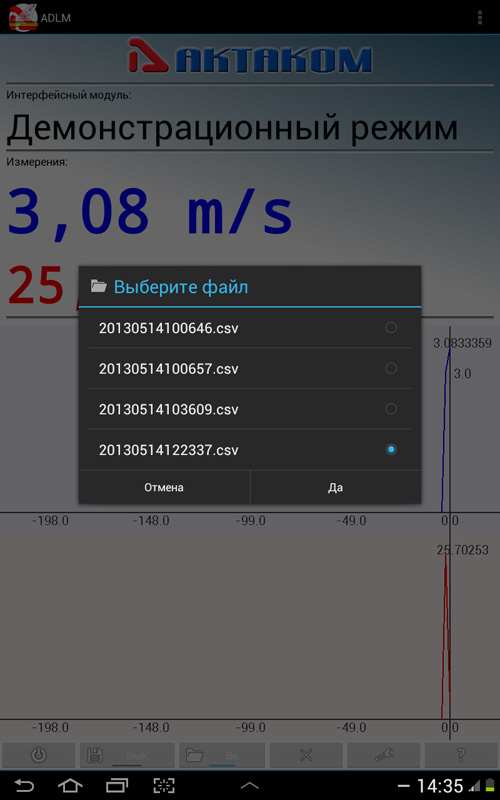

Однако возможность чтения записанных файлов присутствует и в ADLM-a. Для прочтения ранее записанного файла воспользуйтесь кнопкой . В ответ на нажатие приложение выдаст список всех записанных файлов, среди которых можно выбрать нужный.

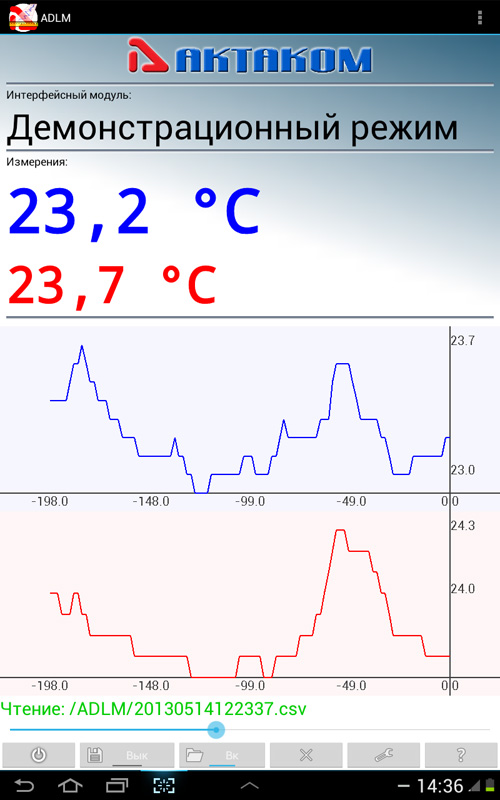

Активизируется чтение выбранного файла с полосой прокрутки для облегчения доступа к нужному участку графика

Для правильного выхода из приложения рекомендуется использовать кнопку , в противном случае приложение не завершает свою работу и продолжает обрабатывать данные, однако эту же особенность можно использовать, считывая показания в фоновом режиме и записывая их в файл.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Совместимые приборы

Совместимые операционные системы

  • Android 4.0

Часто задаваемые вопросы

  • Почему приложение закрывается сразу после запуска?
  • Как изменить единицы измерения температуры?
  • Можно ли с помощью шумомера и Aktakom Data Logger Monitor получить информацию о распределении звука по октавам?
  • Как установить ADLM-A Aktakom Data Logger Monitor?

  • Почему приложение закрывается сразу после запуска?
    Это происходит, если на мобильном устройстве отсутствует учетная запись Google Play. На таком устройстве проверка лицензии невозможна, и в результате приложение закрывается.

    Наверх

    Как изменить единицы измерения температуры?
    Программа отображает температуру в тех же единицах, в которых передает прибор. Порядок действий по изменению настроек прибора можно посмотреть в руководстве по эксплуатации.

    Как правило, процедура изменения настроек прибора заключается в следующем (на примере АТЕ-5035ВТ и АТЕ-9382ВТ):

    Перед началом изменения единиц измерения, выключите функции «Удержание текущего показания» и «Определение максимального и минимального значений».
    Держите кнопку «SET» нажатой не менее 2 сек. До тех пор, пока в нижней части дисплея не появится символ «Code».
    Затем отпустите клавишу «SET», в верхней части дисплея отобразится надпись «1000». После того, как на дисплее отобразятся надписи «CОde» и «1000», нажмите кнопку «ENTER» для перехода к функции изменения единиц измерения – в случае нажатия кнопки «ESC» прибор вернется к обычному режиму измерения.
    Используя клавишу «SET», выберете функцию «°F». Затем нажатием кнопки «FUNCTION» измените единицы измерения. Если при нажатии кнопки «FUNCTION» в верхней части дисплея отображается «0», то единицы измерения °C. Если при нажатии клавиши «FUNCTION» в верхней части дисплея отображается «1», то единицы измерения °F. После выбора нужных единиц измерения нажмите клавишу «ENTER», чтобы подтвердить выбор и сохранить установку в памяти. Нажатие на клавишу «ESC» вернет прибор в исходное состояние.
    Наверх

    Можно ли с помощью шумомера и Aktakom Data Logger Monitor получить информацию о распределении звука по октавам?
    Нет. Шумомер определяет суммарную силу звука (шума) в дБ.
    Наверх

    Как установить ADLM-A Aktakom Data Logger Monitor?

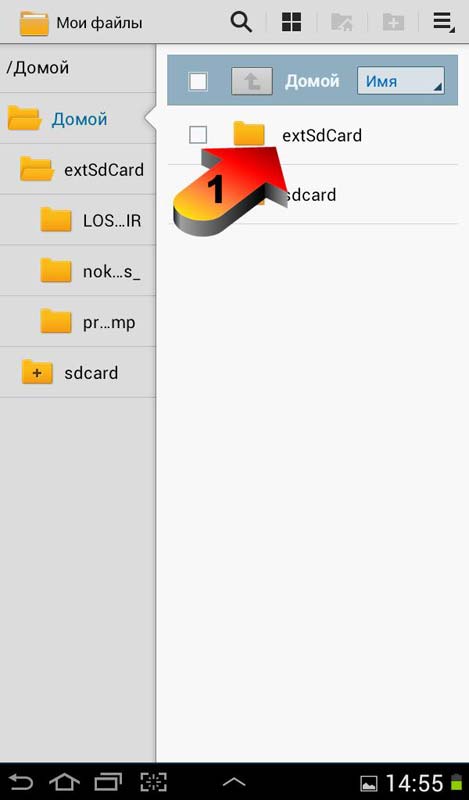

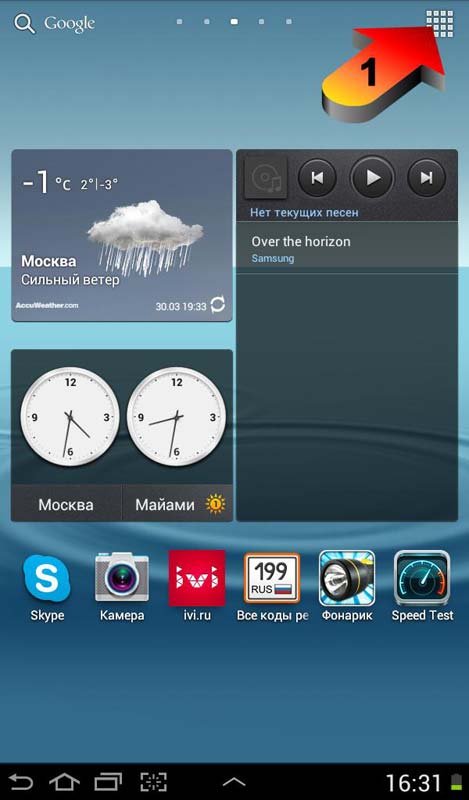

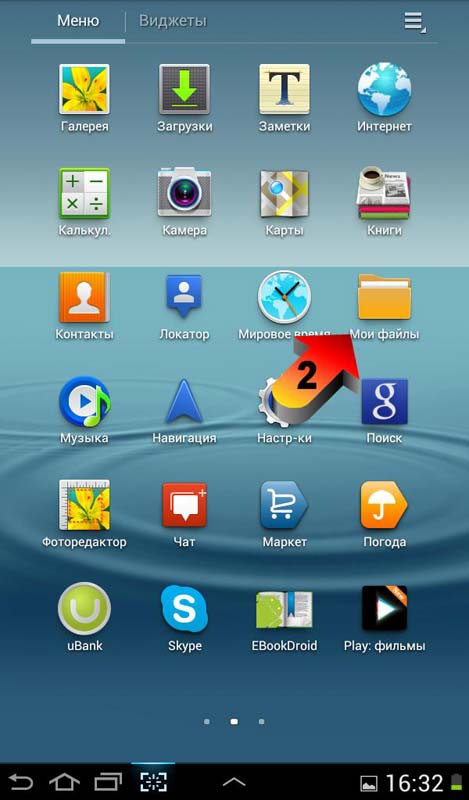

    В результате приобретения программного обеспечения ADLM-A Вы получите *.apk файл, который является установочным файлом в операционной системе android. Любым способом поместите полученный файл в планшетный ПК и найдите его с помощью файлового менеджера. Один из возможных способов представлен на следующих иллюстрациях.

    Следует отметить, что на вашем планшете должна быть разрешена установка приложений из сторонних источников, в противном случае уставить приложение не удастся.

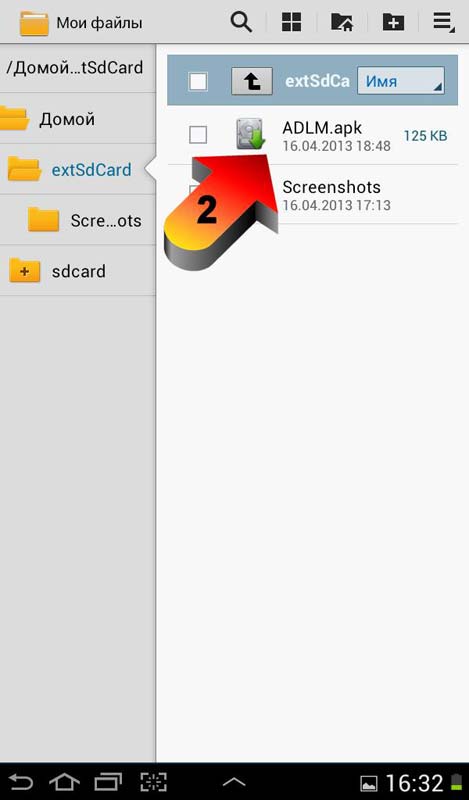

    После успешного нахождения приложения в файловой системе планшета запустите его установку.

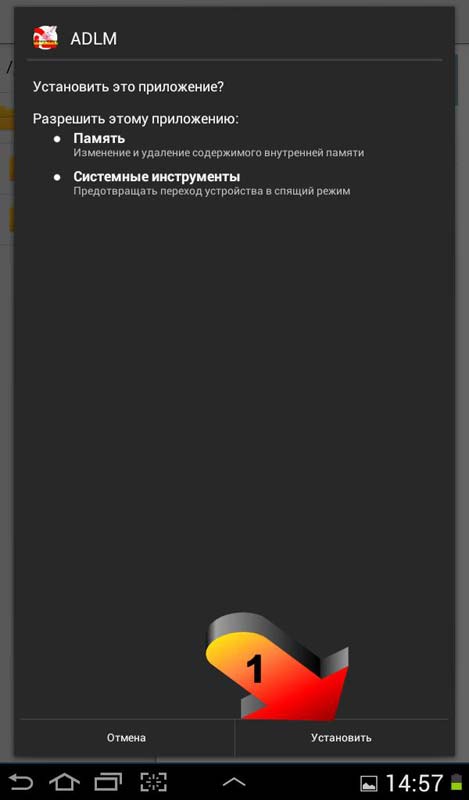

    В окне установки ADLM-A, нажмите на область экрана с надписью “Установить”.

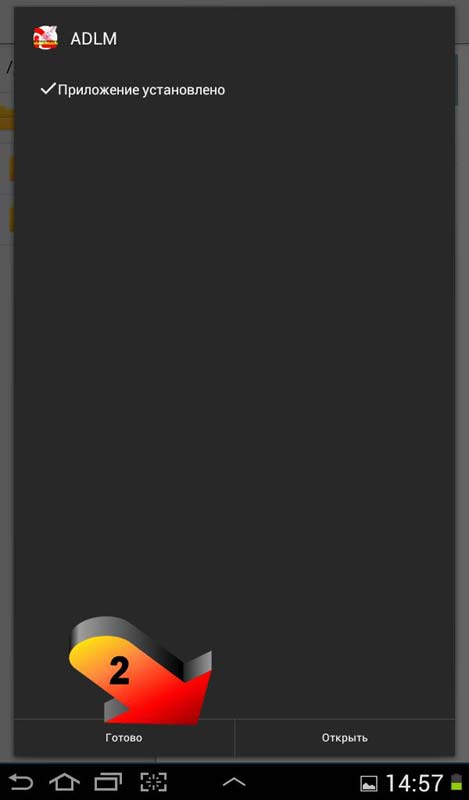

    После того, как приложение будет установлено, нажмите в область экрана с надписью “Готово”

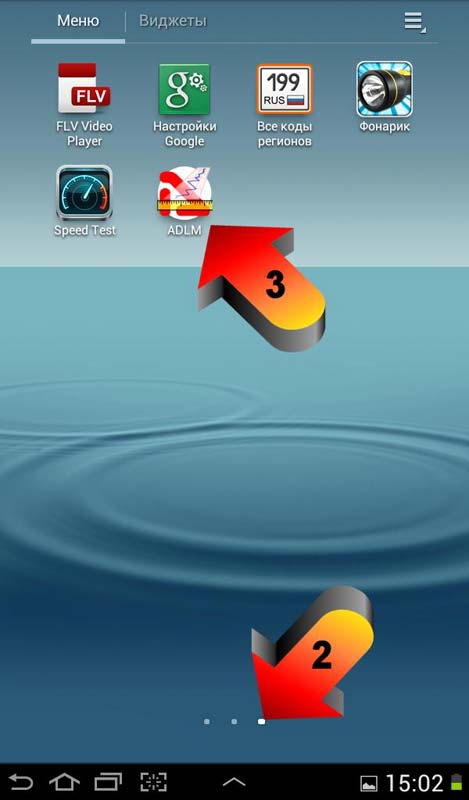

    Запустите приложение, отыскав в меню планшетного ПК соответствующий пункт.

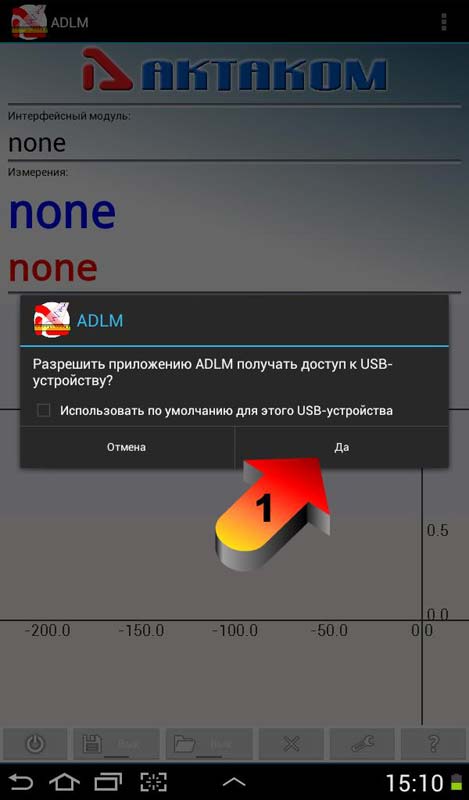

    Для полноценного функционировании ADLM операционная система попросит предоставить доступ приложению к USB-устройству, необходимо разрешить доступ.


    Наверх

    Порядок получения программного обеспечения:

    1. Зайдите на сайт www.aktakom.ru, используя мобильное устройство, работающее с ОС Android.
    2. Откройте страницу с данным приложением.
    3. Нажмите на кнопку "Доступно в Google Play".

    Далее следуйте инструкциям сайта Google Play.

    Программное обеспечение АКТАКОМ относится к объектам авторских прав и охраняется в соответствии с ГК РФ ст. 1259.

    Торговый знак АКТАКОМ зарегистрирован Федеральной службой по интеллектуальной собственности РФ и охраняется в соответствии с действующим законодательством (ГК РФ ст. 1484).

    Android является товарным знаком компании Google Inc.
