АСЕ-1016 Модуль USB дискретного ввода - вывода

Модуль дискретного ввода вывода Актаком АСЕ-1016 имеет 16 независимых входов и 16 независимых выходов. Устройство связывается с компьютером и управляется по USB.

Особенности модуля: Входы и выходы модуль дискретного ввода вывода Актаком АСЕ-1016 имеют гальваническую развязку с подключаемыми внешними сигналами. Цифровые каналы ввода представляют собой дифференциальные приемники, т.е. логическое значение на входе задается разностью потенциалов. Цифровые каналы вывода представляют собой оптореле, которые под управлением компьютера замыкаются или размыкаются.

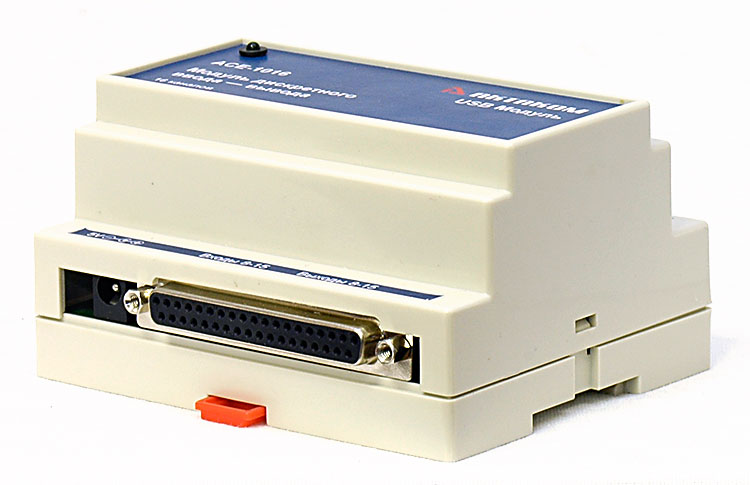

Модуль дискретного ввода вывода Актаком АСЕ-1016 имеет два соединительных разъема DB-37S для подключения входов и выходов.

Устройство предусматривает питание через отдельный разъем, однако может также питаться от USB.

Модуль дискретного ввода вывода Актаком АСЕ-1016 позволяет сохранять последнее состояние выходов при завершении работы управляющей программы - AKTAKOM Digital IO16. Кроме того, для работы (проектирование собственных приложений) с модулем дискретного ввода вывода Актаком АСЕ-1016 имеется два комплекта SDK (полный и базовый).

Возможности программного обеспечения

Программа AKTAKOM Digital IO16 служит для управления модулями дискретного ввода-вывода AKTAKOM ACE-1016. Приложение предоставляет возможность использовать все функции прибора и протоколировать события в файл.

• верхнюю кнопочную панель
• Группа меню “Входы”
  Данная группа предназначена для индикации состояния входных каналов.
• Группа меню “Выходы (состояние)”
  ­ Группа предназначена индикации состояния выходов
• Группа меню “Выходы (управление)”
  ­ Для коммутации контактов соответствующего выходного канала необходимо установить галочку в позиции, номер которой соответствует каналу. Справа от индикаторов имеется управляющий элемент для задания кода состояния выходов в шестнадцатеричном виде.
• Группа меню “Состояние выходов по умолчанию”
  Эта группа содержит 16 индикаторов, которые показывают текущее состояние на выходах прибора. Если индикатор отображается не ярким цветом, то соответствующий ключ на выходе разомкнут. Если цвет индикатора яркий, то ключ замкнут. Справа от индикаторов выводится код состояния выходов в шестнадцатеричном виде.
• Группа меню “Протокол”
  Группа “Протокол” предназначена для управления записью событий в файл протокола и содержит информационные и управляющие элементы
• Группа меню “Устройство”
  Содержит элементы для поиска и подключения прибора к программе.

Область применения

• Управление и контроль
• Лабораторные системы автоматизации
• Тестовые системы
• Системы промышленной автоматизации

Совместимое программное обеспечение

• ADIO16 Aktakom Digital IO 16 Программное обеспечение
  Программа AKTAKOM Digital IO16 служит для управления модулями дискретного ввода-вывода AKTAKOM ACE-1016. Приложение предоставляет возможность использовать все функции прибора и протоколировать события в файл.
• АСЕ-1016_SDK Полный комплект средств разработки ПО
  Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
• АСЕ-1016_SDK_Base Базовый комплект средств разработки ПО
  Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
