RIGOL DNA804 Анализатор цепей векторный двухпортовый

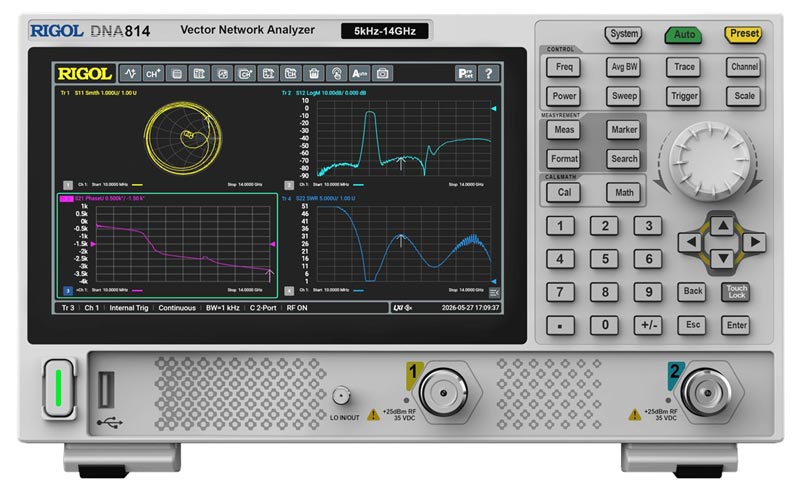

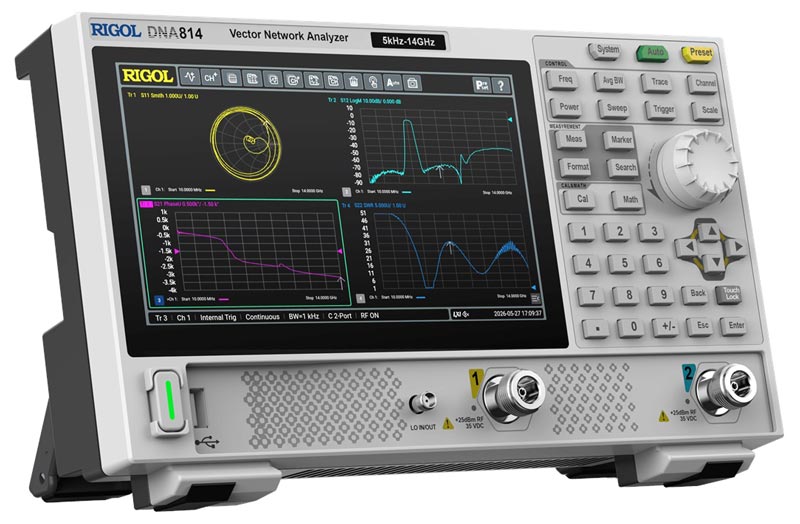

RIGOL DNA804 Анализатор цепей векторный двухпортовый
|
|
|
Торговая марка:
Гарантийный срок: 36 месяцев
Спецификация (PDF): Загрузить
Полоса от 5 кГц до 4,5 ГГц. Количество портов - 2. Разрешение по частоте 1 Гц. Динамический диапазон 125 дБ (типичное). Шум трассы 0,005 дБскз. Выходная мощность -40 дБм...10 дБм. Фильтр ПЧ: 1 Гц…3 МГц. Поддержка различных видов калибровки и совместимость с механическими и электронными калибровочными модулями ECal. Встроенное измерение S-параметров, импеданса, КСВН, анализ во временной области TDR, тестирование антенн и др. Цветной дисплей 7" (1024х600). Интерфейсы LAN, USB, HDMI. Питание Type-C адаптер, поддержка Powerbank. Размеры 265 х 162 х 78 мм, масса 1,9 кг.
|
Розничная цена:
341 844,00 руб.
НДС включён в цену
На заказ
В корзину
Быстрый заказ
(без регистрации)
|
Анализатор цепей векторный Rigol DNA804 предназначен для точных измерений амплитудно-частотных, фазо-частотных и групповых характеристик задержки в высокочастотных цепях до 4,5 ГГц. Прибор поддерживает несколько методов калибровки, включая частотную характеристику, однопортовую, изоляцию отклика, улучшенную частотную характеристику, полную двухпортовую и электрическую. В приборе имеется возможность отображения логарифмической АЧХ (магнитуда), линейной АЧХ (магнитуда), коэффициента стоячей волны SWR, фазы, групповой задержки, диаграммы Смита и диаграммы направленности.
Для подключения к компьютеру в штатной поставке DNA804 оснащен интерфейсами USB, LAN и HDMI и поддерживает дистанционное управление через SCPI команды.
Анализатор цепей векторный Rigol DNA804 используется при проведении научно-исследовательских и опытно-конструкторских работ, производственных и ремонтных испытаний в электронике, радиотехнике, связи и других областях. Прибор будет полезен при тестировании пассивных компонентов и фильтров, аттенюаторов, согласующих цепей; антенно-фидерных трактов, включая анализ антенн, диагностике кабелей с помощью функций DTF (определение расстояния до повреждения) и TDA (анализ во временной области) для поиска обрывов и неоднородностей; характеризации импеданса дорожек печатных плат и настройке цепей согласования, других областях.
Технические характеристики
|
Характеристики
|
Параметры
|
|
Значения
|
|
Полный частотный диапазон
|
5 кГц…4,5 ГГц
|
|
Количество портов
|
2
|
Динамический диапазон
(10 Гц ПЧ, 23 °C ±3 °C, отклонение от темп. калибровки <1 °C)
|
Диапазон частот
|
100 кГц...10 МГц
|
100 дБ, 110 дБ (тип.)
|
10 МГц...4,5 ГГц
|
115 дБ, 125 дБ (тип.)
|
|
Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц
|
Ошибка калибровки
(10 Гц ПЧ, без усреднения, 23 °C ±3 °C, отклонение от темп. калибровки <1 °C)
|
|
Диапазон частот
|
Направленность
|
Согласование нагрузки
|
Согласование источника
|
Трекинг передачи
|
Трекинг отражения
|
электронный калибровочный модуль ECAL100/200
|
5 кГц...100 кГц
|
46 дБ
|
35 дБ
|
30 дБ
|
±0,30 дБ
|
±0,30 дБ
|
|
100 кГц...10 МГц
|
55 дБ
|
48 дБ
|
45 дБ
|
±0,06 дБ
|
±0,08 дБ
|
10 МГц...4,5 ГГц
|
50 дБ
|
42 дБ
|
38 дБ
|
±0,10 дБ
|
±0,10 дБ
|
электронный калибровочный модуль ECAL300/400
|
5 кГц...100 кГц
|
35 дБ
|
30 дБ
|
28 дБ
|
±0,30 дБ
|
±0,30 дБ
|
|
100 кГц...10 МГц
|
55 дБ
|
45 дБ
|
42 дБ
|
±0,06 дБ
|
±0,10 дБ
|
10 МГц...4,5 ГГц
|
50 дБ
|
42 дБ
|
35 дБ
|
±0,15 дБ
|
±0,10 дБ
|
электронный калибровочный модуль 85054D
|
5 кГц...100 кГц
|
35 дБ
|
30 дБ
|
25 дБ
|
±0,30 дБ
|
±0,30 дБ
|
|
100 кГц...10 МГц
|
55 дБ
|
50 дБ
|
48 дБ
|
±0,02 дБ
|
±0,04 дБ
|
10 МГц...4,5 ГГц
|
50 дБ
|
45 дБ
|
38 дБ
|
±0,02 дБ
|
±0,04 дБ
|
|
Производительность системы
|
без калибровки
|
5 кГц...100 кГц
|
20 дБ
|
12 дБ
|
20 дБ
|
±1,5 дБ
|
±1,5 дБ
|
|
100 кГц...10 МГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
10 МГц...4,5 ГГц
|
25 дБ
|
15 дБ
|
25 дБ
|
±1,5 дБ
|
±1,5 дБ
|
Выход тестового порта
|
Частотные характеристики
|
Старение
|
<1 ppm/год
|
Температурная стабильность
(0 °C...40 °C)
|
<0,5 ppm
|
|
Начальная точность после калибровки
|
1 ppm
|
|
Разрешение по частоте
|
1 Гц
|
|
Количество точек свипирования
|
1...100001
|
|
Полоса пропускания ПЧ
|
1 Гц…3 МГц
|
|
Максимальный уровень выходной мощности
|
5 кГц...100 кГц
|
0 дБм
|
|
100 кГц...10 МГц
|
5 дБм
|
10 МГц...4,5 ГГц
|
10 дБм
|
Диапазон установки уровня выходной мощности
|
5 кГц...100 кГц
|
-40 дБм...0 дБм
|
|
100 кГц...10 МГц
|
-40 дБм...5 дБм
|
10 МГц...4,5 ГГц
|
-40 дБм...10 дБм
|
|
Точность установки уровня выходной мощности
|
100 кГц...4,5 ГГц
|
±1,0 дБм, ±0,6 дБ (тип.)
|
Линейность уровня выходной мощности
(относительно -5 дБм, режим сканирования уровня мощности от -25 дБм до 0 дБм)
|
5 кГц...100 кГц
|
±0,6 дБ
|
Характеристики выходной мощности
|
Разрешающая способность
|
0,01 дБ
|
|
Макс. устанавливаемый уровень
|
10 дБм
|
|
Мин. устанавливаемый уровень
|
-40 дБм
|
|
Гармонические искажения второго порядка
|
100 кГц...4,5 ГГц
|
-20 дБн
|
|
Интермодуляционные искажения третьего порядка и субгармоники
|
100 кГц...4,5 ГГц
|
-30 дБн
|
|
Вход тестового порта
|
Уровень собственных шумов
(определяется как СКЗ коэфф. передачи с ПЧ 10 кГц, нормализованное к 1 Гц)
|
100 кГц…10 МГц
|
-100 дБм, -110 дБм (тип.)
|
|
10 МГц...4,5 ГГц
|
-115 дБм, -120 дБм (тип.)
|
Шум сигнала
(настройки по умолчанию, При передаче/отражении: ПЧ 1 кГц для сигналов < 10 МГц; 10 кГц для сигналов ≥ 10 МГц)
|
100 кГц…10 МГц
|
Магнитуда: 0,006 дБскз; 0,003 дБскз (тип.)
Фаза: 0,045 градскз; 0,025 градскз;
|
|
10 МГц...4,5 ГГц
|
Магнитуда: 0,005 дБскз; 0,0015 дБскз (тип.)
Фаза: 0,035 градскз; 0,02 градскз;
|
|
Температурная стабильность (тип.)
|
5 кГц...100 кГц
|
Магнитуда: 0,03 дБскз/°C
Фаза: 0,2 градскз/°C
|
100 кГц...4,5 ГГц
|
Магнитуда: 0,02 дБскз/°C
Фаза: 0,1 градскз/°C
|
|
Опасный входной уровень
|
|
+25 дБм или ±35 В пост. напряж.
|
Время измерения
(сканирование, 1 ГГц центр. частота, 200 МГц полоса обзора, 201 точка сканирования, измерение параметров S11)
|
Время сканирования (TSWEEP)
|
Фильтр ПЧ 1 МГц
|
11,2 мс
|
|
Фильтр ПЧ 500 кГц
|
11,25 нс
|
|
Время цикла сканирования (TCYCLE)
|
Фильтр ПЧ 1 МГц
|
11,2 мс
|
|
Фильтр ПЧ 500 кГц
|
11,25 нс
|
|
Время подготовки на точку (TPREP)
|
|
50 мкс
|
Время сбора данных на точку (TACQ)
|
Фильтр ПЧ 1 МГц
|
3,5 мкс
|
|
Фильтр ПЧ 500 кГц
|
5,3 мкс
|
|
Общее время на точке (TPOINT)
|
Фильтр ПЧ 1 МГц
|
53,5 мкс
|
|
Фильтр ПЧ 500 кГц
|
55,3 мкс
|
Время сканирования
|
Диапазон частот
|
Калибровка
|
Фильтр ПЧ
|
201 точка
|
401 точка
|
1601 точка
|
10 МГц...4,5 ГГц
|
Без калибровки
|
1 МГц
|
12,52 мс
|
22,93 мс
|
85,40 мс
|
|
500 кГц
|
12,52 мс
|
22,94 мс
|
85,40 мс
|
|
100 кГц
|
12,56 мс
|
22,98 мс
|
85,46 мс
|
|
1 кГц
|
202 мс
|
402 мс
|
1599 мс
|
10 МГц...4,5 ГГц
|
Двухпортовая калибровка
|
1 МГц
|
25,11 мс
|
45,81 мс
|
170,77 мс
|
|
500 кГц
|
25,00 мс
|
45,82 мс
|
170,78 мс
|
|
100 кГц
|
25,10 мс
|
45,93 мс
|
170,90 мс
|
|
1 кГц
|
407 мс
|
806 мс
|
3198 мс
|
|

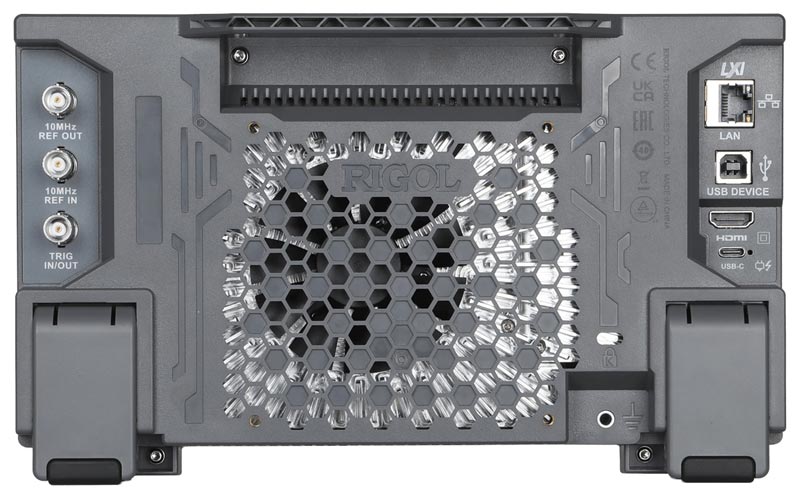

ВХОДЫ / ВЫХОДЫ
|
Разъемы на передней панели
|
ВЧ входы
RF 1, RF 2
|
Частотный диапазон 5 кГц...4,5 ГГц
Разъем N-типа (розетка)
Импеданс 50 Ом
|
Вход/выход низкой частоты
LO In/Out
|
|
Разъемы на задней панели
|
Выход опорной частоты
10 MHz REF OUT
|
Частота 10 МГц
Входной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (розетка)
Импеданс 50 Ом
|
|
Вход тактовой частоты
10 MHz REF IN
|
Частота 10 МГц ±2 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (розетка)
Импеданс 50 Ом
|
|
Вход / Выход синхронизации Trig IN/OUT
|
Разъем BNC-тип (розетка)
Вход синхронизации:
Входной импеданс ≥1 кОм (ном.)
Уровень запуска: 3,3 В TTL уровень
Выход синхронизации:
Выходной импеданс: 50 Ом
Уровень запуска: 3,3 В TTL уровень
|
USB Host
|
1 на передней панели
USB Type-A
Версия 2.0
|
|
Интерфейсы
|
|
USB Device
|
1 на задней панели
USB Type-B
Версия 2.0
|
|
LAN
|
1 на задней панели
Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
|
|
HDMI
|
1 на задней панели
Разъем A-plug
Протокол HDMI 1.4
|
|
Общие характеристики
|
Дисплей
|
Тип
|
Емкостной мультитач
|
|
Разрешение
|
1024 х 600
|
Системная часть
|
Операционная система
|
Linux
|
|
Внутренняя память
|
32 ГГб
|
|
Внешняя память
|
USB-флэш накопитель
|
|
Интерфейс питания
|
Type-C
|
|
Питание
|
|
Выход адаптера
|
DC 20 В, 5A
|
|
Потребляемая мощность
|
50 Вт (тип.)
|
|
Рабочая температура
|
0 °C…40 °C
|
|
Габаритные размеры
|
265,35 x 161,75 х 77,38 мм
|
|
Масса
|
1,9 кг
|
Стандартная комплектация
- Анализатор цепей векторный
- Адаптер питания
Дополнительная комплектация (оплачивается отдельно)
- DNA-TDA10 Опция анализа во временной области
- DNA-DTF10 Опция измерение расстояния до неоднородности
- ECAL304-NF2 Электронный калибровочный модуль для автоматической калибровки, 100 кГц...4,5 ГГц, 2 порта, N-тип (розетка), 50 Ом
- ECAL304-SF2 Электронный калибровочный модуль для автоматической калибровки, 100 кГц...4,5 ГГц, 2 порта, SMA (розетка), 50 Ом
- ECAL404-NF2 Электронный калибровочный модуль для автоматической калибровки, DC...4,5 ГГц, 2 порта, N-тип (розетка), 50 Ом
- ECAL404-SF2 Электронный калибровочный модуль для автоматической калибровки, DC...4,5 ГГц, 2 порта, SMA (розетка), 50 Ом
- Механические калибровочные комплекты MCAL
- ВЧ кабели
