Планшетные осциллографы Актаком ADS-44xx поступили на склад

14.09.2021

Информируем о поступлении на склад новых планшетных осциллографов Актаком ADS-44xx.

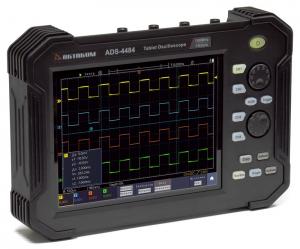

С нашего склада можно приобрести следующие двух- и четырехканальные модели: ADS-4472 (2 канала, 70 МГц), ADS-4472H (2 канала, 70 МГц, 14 бит), ADS-4482 (2 канала, 100 МГц), ADS-4482H (2 канала, 100 МГц, 14 бит), ADS-4484 (4 канала, 100 МГц).

Среди основных возможностей планшетных осциллографов Актаком серии ADS-44xx можно выделить:
  • 2 или 4 аналоговых канала
  • Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»)
  • Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами
  • Глубина записи до 40 миллионов точек
  • Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации
  • Встроенный анализатор протоколов UART, I²C, SPI, CAN
  • Встроенный 4½ разрядный мультиметр (для двухканальных моделей)
  • Частотомер 6 разрядов
  • Ударопрочный хольстер
  • Широкий выбор интерфейсов
  • Поддержка SCPI, LabVIEW
  • Аккумуляторная батарея большой емкости 8000 мА·ч


    ADS-4472/ADS-4472H ADS-4474/ADS-4474H ADS-4482/ADS-4482H ADS-4484/ADS-4484H
    ADS-4492/ADS-4492H
    Количество каналов 2 4 2 4 2
    Полоса пропускания 70 МГц 70 МГц
    100 МГц
    100 МГц
    120 МГц
    Макс. частота дискретизации 1 Гвыб/с
    Разрешение по вертикали 8 бит 8/12/14 бит 8 бит 8/12/14 бит 8 бит
    Макс. скорость захвата 45 000 осц/сек
    Макс. память 40 М точек
    Горизонтальная развертка 2 нс/дел…1000 с/дел
    Вертикальное отклонение 1 мВ/дел…10 В/дел
    Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, лог. шаблон, N фронт, рант
    UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
    Анализ протоколов Штатно: UART, I²C, SPI, CAN, LIN;
    Опция: MIL-1553B, ARINC429

    Кроме того, в моделях, которые имеют два осциллографических канала встроен полнофункциональный цифровой мультиметр с разрешением 4½ разряда. Он имеет свои отдельные входы и реализован аппаратными средствами. Входы цифрового мультиметра в двухканальных моделях расположены рядом со входными разъемами цифрового осциллографа. Цифровой мультиметр в осциллографах ADS-44xx может выполнять до 8 измерительных функций

    Параметр Диапазоны Точность
    Постоянное напряжение 20 мВ/200 мВ/2 В/20 В/200 В /1000 В ±0,3%
    Переменное напряжение 20 мВ/200 мВ/2 В/20 В/200 В /750 В ±0,8%
    Постоянный ток 10 А ±2,0%
    Переменный ток 10 А ±2,5%
    Сопротивление 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм ±0,5%
    Емкость 2 нФ ~ 20 мФ ±4,0%
    Тест диодов 0 В ~ 2 В
    Неразрывность цепи <50 Ом звуковой сигнал

    Все модели серии ADS-44xx могут управляться жестами через сенсорный тачскрин дисплей размером 8", так и через органы управления, расположенные на передней панели справа от экрана. Кроме того, благодаря наличию большого числа встроенных интерфейсов возможно и дистанционное управление от ПК и других устройств. Приборы поддерживают управление SCPI-командами и могут встраиваться в системы, где происходит работа под управлением LabVIEW.

    Для удобства работы в "полевых" условиях новые приборы имеют противоударный хольстер, который надежно защищает осциллограф при случайном падении; аккумуляторную батарею высокой емкости; относительно небольшие размеры и вес.

    Следите за нашими новостными блоками!
