Двухканальные комбинированные осциллографы Актаком с полосой 350 и 500 МГц

18.11.2021

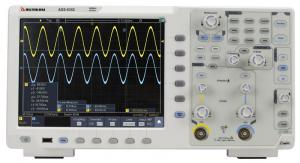

Двумя новыми моделями ADS-6332 и ADS-6352 с полосами пропускания 350 и 500 МГц пополнился модельный ряд комбинированных осциллографов Актаком серии ADS-6000.

В штатной комплектации (без опционального расширения) данные модели объединяют в одном корпусе до 7 измерительных приборов:
  • двух- или четырехканальный осциллограф;
  • анализатор протоколов (I²C, SPI, RS-232, CAN);
  • 4 1/2 - разрядный цифровой мультиметр с функцией регистрации данных;
  • генератор сигналов 50 МГц;
  • анализатор спектра на основе БПФ;
  • измеритель АЧХ (диаграммы Боде);
  • 6-ти разрядный частотомер
Параметр
ADS-6332
ADS-6134
ADS-6352
ADS-6144
Кол-во каналов 2 4 2 4
Полоса пропускания 350 МГц
500 МГц
Макс. частота дискретизации 5 Гвыб/с
Разрешение АЦП 8 бит
Максимальная глубина записи 400 М точек
Скорость захвата осциллограмм 600 000 осц/сек
Горизонтальная развертка 500 пс/дел ~ 1000 с/дел
Вертикальное отклонение 1 MОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел
Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон, сигналы последовательных шин: I²C, SPI, RS-232/UART, CAN
Генератор сигналов 1 канал, макс.частота 50 МГц, 14 бит
Анализатор протоколов I²C, SPI, RS-232, CAN
Цифровой мультиметр 4 ½ разряда (20000 отсчетов)
Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, частоты; тестирование диодов и прозвонка целостности цепи
Частотомер 6 разрядов
Диапазон измерения от 2 Гц до 350 МГц
6 разрядов
Диапазон измерения от 2 Гц до 350 МГц
Анализатор спектра на основе БПФ 4 окна: прямоугольник, Hanning, Blackman, Hamming
Макс.полоса 350 МГц
4 окна: прямоугольник, Hanning, Blackman, Hamming
Макс.полоса 500 МГц
Измеритель АЧХ на основе диаграмм Боде с построением логарифмических амплитудно-фазовых частотных характеристик
Интерфейсы USB host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In
Дисплей 10,4”, ЖК сенсорный IPS 1024 x 768
