Цифровые осциллографы Rigol HDO4000 с разрешением 12 бит!

16.09.2022

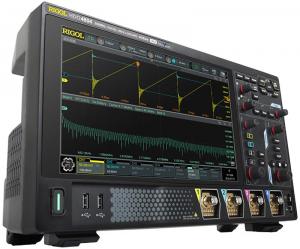

Компания Rigol Technologies Co, LTD - ведущий производитель измерительного оборудования, выпустила новую серию цифровых осциллографов HDO4000.

Отличительной чертой HDO4000 является высокоскоростной АЦП с разрешением 12 бит при максимальной полосе пропускания до 800 МГц. В данной серии осциллографов применяется новейший чипсет собственной разработки ”Centaurus”. Все модели осциллографов Rigol серии HDO4000 обеспечивают минимальный уровень собственных шумов до 18 мкВскз, высочайшую чувствительность от 100 мкВ, широкий диапазон разверток от 100 мкВ/дел до 10 В/дел и скорость захвата осциллограмм до 1500000 осц/сек.
Серия HDO4000 представлена тремя моделями с полосами пропускания 800 МГц (HDO4804), 400 МГц (HDO4404), 200 МГц (HDO4204).

Основные возможности серии HDO4000

  • Полоса пропускания до 800 МГц
  • Чипсет собственной разработки "Centaurus"
  • Высокое разрешение АЦП 12 бит, 16 бит в режиме высокого разрешения
  • Ультранизкий уровень шумов до 18 мкВскз
  • Чувствительность от 100 мкВ
  • Широкий диапазон вертикальных разверток для наблюдения малых и больших сигналов от 100 мкВ/дел до 10 В/дел
  • Частота дискретизации до 4 Гвыб/сек
  • Максимальная глубина записи до 500 миллионов точек
  • Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
  • Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
  • Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики


HDO4804 HDO4404 HDO4204
Полоса пропускания 50 Ом 800 MГц 400 МГц 200 МГц
1 МОм 500 МГц 400 МГц 200 МГц
Количество каналов 4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм
50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип ≤437 пс
≤875 пс ≤1.75 нс
Макс. дискретизация (реальное время) 4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала)
Глубина записи 250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно
500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опционально
Входной импеданс 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1%
Вертикальное разрешение 12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм) 100 мкВ/дел ~ 10 В/дел
Регистратор до 500000 кадров
Типы запуска
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN
Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Анализ протоколов Штатно: Parallel, RS232/UART, I²C, SPI, CAN
Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Цифровой вольтметр штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер 6 разрядов
Дисплей 10,1" , емкостной сенсорный мультитач , 1280 х 800 точек
Операционная система Android

Заказать новейшие цифровые осциллографы Rigol серии HDO4000 можно у официального дистрибьютора компании Rigol Technologies - ООО "Ирит".
