Двухканальные осциллографы Rigol включены в Госреестр!!!

25.09.2009

На основании положительных результатов испытаний осциллографы Rigol серий DS1000CA, DS1000D и DS1000E включены в Государственный реестр средств измерений под № 33711-08.

Модельный ряд цифровых двухканальных осциллографов Rigol представлен четырьмя линейками: DS5000, DS1000CA, DS1000D и DS1000E.

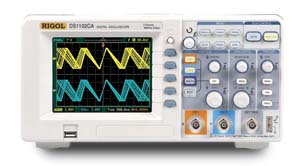

В линейке осциллографов DS1000CA - 4 модели: DS1062CA, DS1102CA, DS1202CA, DS1302CA с полосой пропускания, соответственно, 60МГц, 100МГц, 200МГц, 300МГц. Отличительной особенностью данной серии является большая частота дискретизации: 2 Гвыб/сек в режиме реального времени, высокая скорость захвата осциллограмм: 2000 осц./сек, максимальная длина памяти - 10К. Кроме того, модели DS1202CA, DS1302CA имеют 50-Омный вход.

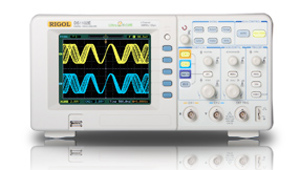

Линейка осциллографов DS1000E представлена двумя моделями: DS1052E и DS1102E. Данная серия пришла на смену, снятой с производства, наиболее популярной серии DS1000C. Осциллограф DS1102E имеет полосу пропускания 100МГц, а DS1052E - 50МГц. Максимальная частота дискретизации в реальном времени - 1Гвыб/сек. Отличает данную линейку - максимальный объем памяти - до 1М точек.

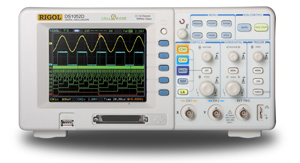

Серия DS1000D представлена двумя моделями: DS1052D и DS1102D. Как цифровые осциллографы, DS1052D и DS1102D являются полными аналогами осциллографов, соответственно, DS1052E и DS1102E, но имеют встроенный 16-ти канальный логический анализатор. Логический анализатор в DS1052E и DS1102E имеет частоту дискретизации – 200 Мвыб/сек на канал и объем памяти - 512К на канал. Логический анализатор имеет 2 режима запуска: по шаблону и по шаблону во временном интервале. Он может работать с пороговыми уровнями: TTL (1,4В); CMOS (2,5В); ECL (-1,3В); пользовательский (от -8В…+8В).

Все цифровые осциллографы Rigol серий DS1000CA, DS1000D и DS1000E имеют широкий спектр возможностей, среди которых: цифровая фильтрация при помощи 4-х встроенных фильтров, курсорные измерения, 20 автоизмерений, математические функции, функции анализа спектра (БПФ), встроенный интерполятор Sin(x)/x, режимы усреднения и пикового детектора, регулируемый гистререзис уровня запуска, самописец, растяжка, режим X-Y, функция тестирования в пределах "годен-негоден", встроенный частотомер и многие другие.

Кроме того, они имеют расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов.

Характерной особенностью всех осциллографов Rigol является встроенная полнофункциональная файловая система с возможностью сохранения файлов, как на внешнюю память, так и на внешний USB-носитель. Для управления осциллографом с персонального компьютера предусмотрен интерфейс USB -device.

Пользователи, которые работали с другими сериями осциллографов Rigol (DS1000) наверняка запомнили отличное качество цветного TFT дисплея. Изображение на дисплее остается четким даже, при просмотре, под очень острым углом к экрану. Кроме прекрасных технических характеристик, осциллографы Rigol серий DS1000CA, DS1000D и DS1000E имеют ультракомпактные размеры и небольшой вес - всего 2,3 кг.

Срок действия сертификата до 01.01.2014 г.

Все цифровые двухканальные осциллографы Rigol серий DS1000CA, DS1000D и DS1000E доступны к поставке.
