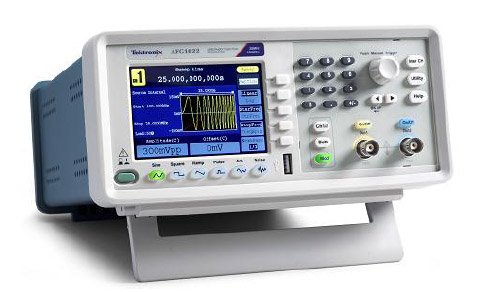

Генераторы сигналов произвольной формы Tektronix серии AFG1000 - в Государственном Реестре средств измерений!

18.05.2016

По результатам положительных испытаний получены свидетельства об утверждении типа средств измерений на генераторы сигналов произвольной формы Tektronix AFG1022 и AFG1062.




Универсальные генераторы сигналов Tektronix серии AFG1000 представляет собой доступные инструменты воспроизведения сигналов с лучшим соотношением цены и качества.
Несмотря на невысокую цену, приборы имеют высокую функциональность и производительность.

Параметр
AFG1022AFG1062
Количество каналов2
Частотный диапазон (синус) 1 мкГц…25 МГц1 мкГц…60 МГц
Разрешение по частоте1 мкГц
Фазовый шум (<1 МГц, 1 Вп-п)< -110 дБн/Гц @ 10 кГц
Количество форм сигналов5 стандартных, 45 пользовательских, произвольная
Произвольная форма14 бит, 125 Мвыб/сек, 8 К точек14 бит, 300 Мвыб/сек, 2 М точек
Выходная амплитуда (50 Ом) 1 мВп-п …10 Вп-п 1 мВп-п …10 Вп-п (≤25 МГц)
1 мВп-п …5 Вп-п (>25 МГц)
Разрешение по амплитуде1 мВп-п, 1 мВскз
ИнтерфейсUSB host, USB device

Среди функциональных возможностей генераторы сигналов Tektronix серии AFG1000 можно выделить:
  • высокая стабильность частоты опорного генератора (старение 1 ppm/год);
  • интуитивно понятный пользовательский интерфейс;
  • возможность формирования и сохранения в памяти пользовательских форм сигналов;
  • энергонезависимая память 64 МБ для пользовательских форм сигналов;
  • сохранение данных на USB накопитель и дистанционное управление по USB интерфейсу;
  • режимы свипирования и формирования пачек импульсов;
  • формирование сигналов с аналоговой и цифровой модуляцией: АМ, ЧМ, ФМ (для всех моделей); АМн, ЧМн, ФМн , ШИМ (только для AFG1062);
  • встроенный 6-ти разрядный частотомер на 200 МГц;
  • компактные размеры и небольшой вес;
  • программное обеспечение ArbExpress для создания пользовательских форм сигналов;
  • совместимость с TekSmartLab для объединения до 120 приборов в локальную сеть без использования кабелей и возможностью централизованного мониторинга;
  • цветной 3,95" TFT дисплей с разрешением 480x320 точек и поддержкой отображения формы сигнала.
Генераторы сигналов произвольной формы Tektronix AFG1022 и AFG1062 включены в Государственный реестр средств измерений за номером 63241-16.
Срок действия свидетельства об утверждении типа средств измерений до 17 февраля 2021 года.
