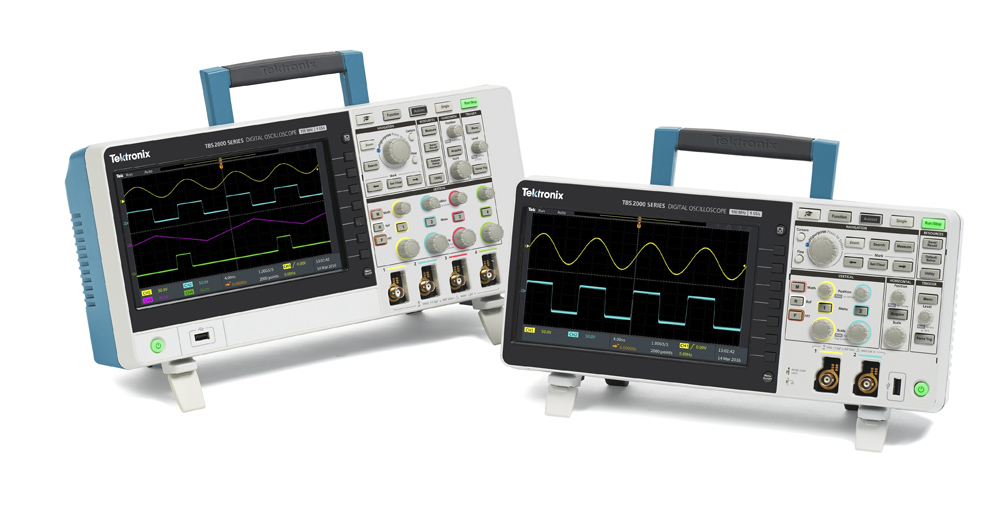

Новые осциллографы Tektronix TBS2000 с наилучшей в отрасли визуализацией сигналов

05.08.2016

Компания Tektronix, ведущий мировой поставщик контрольно-измерительных решений, представляет осциллограф начального уровня серии TBS2000, позволяющий сократить время измерения и анализа сигналов за счет максимальной длины записи и самого большого дисплея в своем классе.


Пополнение ассортимента Tektronix осциллографами серии TBS2000 предоставляет расширенные возможности, включая использование разнообразных пробников Tektronix, для научно-исследовательских и учебных лабораторий с ограниченным бюджетом.

Инженеры-разработчики используют осциллографы общего назначения при создании опытных образцов, для отладки и оценки характеристик новых изделий, а также для общей диагностики. В учебных лабораториях такие осциллографы помогут студентам приобрести практический опыт в области электроники, а преподавателям – повысить эффективность обучения и контроля знаний больших групп студентов.

Ниже приведены основные характеристики и функциональные возможности осциллографов серии TBS2000:

• В серию входят модели с полосой пропускания 70 или 100 МГц и с 2 или 4 каналами.

Характеристика	TBS2072	TBS2102	TBS2074	TBS2104
Количество каналов	2	2	4	4
Полоса пропускания	70 МГц	100 МГц	70 МГц	100 МГц
Частота дискретизации	1 Гвыб/сек
Длина записи	20 М точек

• 9-дюймовый дисплей WVGA имеет 15 делений по горизонтали, поэтому пользователи смогут увидеть на экране сигнал длительностью на 50 % больше, чем при работе с другими осциллографами того же класса.

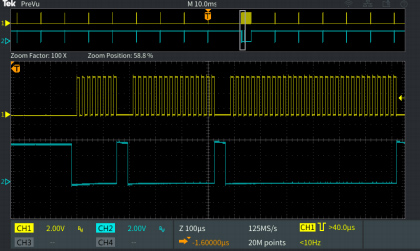

• Длина записи 20 млн. точек с функцией панорамирования и масштабирования одной ручкой обеспечивает захват сигналов большой длительности и эффективную навигацию при поиске важных деталей.

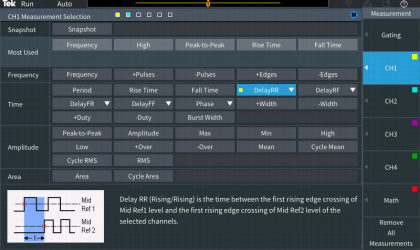

• 32 типа автоматических измерений позволяет ускорить и упростить анализ разнообразных сигналов.

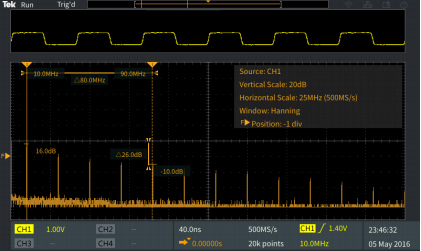

• Специальная кнопка БПФ на передней панели осциллографа позволяет быстро отобразить частотный спектр входного сигнала.

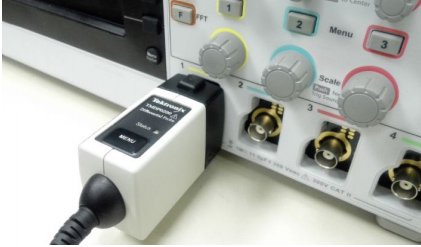

• Поддержка интерфейса пробника Tektronix VPI – впервые для недорогих осциллографов Tektronix – позволяет инженерам-разработчикам и студентам использовать широкий ассортимент активных пробников Tektronix по приемлемой цене.

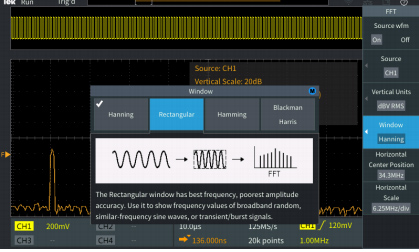

• Новая конфигурируемая контекстно-зависимая справочная система HelpEverywhere выводит на экран подсказки для основных настроек.

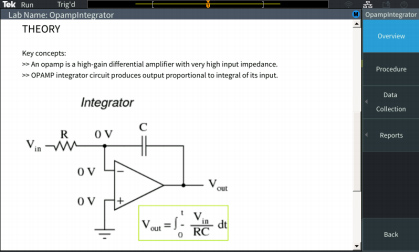

• ПО для составления описаний лабораторных работ и загрузки материала непосредственно в осциллограф, чтобы каждый студент мог выполнить работу и составить отчет. Предусмотрена возможность загрузки более 100 примеров лабораторных работ с веб-сайта Tektronix.



  Прибор может легко интегрироваться в систему TekSmartLab


• Адаптер Wi-Fi (дополнительная опция) позволяет преподавателям легко конфигурировать приборы в учебной лаборатории, а инженерам – использовать преимущества интерфейса LXI для дистанционного управления осциллографом.
