Новая серия цифровых осциллографов Rigol DS1000Z / DS1000Z-S

20.09.2013

Уважаемые клиенты!
Представляем новую серию цифровых осциллографов Rigol DS1000Z/DS1000Z-S.
Серия цифровых осциллографов DS1000Z/DS1000Z-S представлена четырьмя четырехканальными  моделями которые различаются максимальной полосой пропускания: DS1074Z и DS1074Z-S (70 МГц), а DS1104Z и DS1104Z-S (100 МГц).



DS1074Z
DS1074Z-S
DS1104Z
DS1104Z-S
Количество  каналов

4

Полоса пропускания70 МГц
100 МГц
Макс.частота дискретизации1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
Макс.глубина записи
 12 миллионов точек (6 млн.точек -2 канала, 3 М точек на канал)
опция до 24 млн.точек
Макс.скорость захвата осциллограмм
до 30000 осц/сек
Встроенный цифровой генератор

2 канала, 100 мГц~25 МГц, 14 бит
(для моделей DS1074Z-S и DS1104Z-S)

Автоматический покадровый регистратор

до 60000 кадров (опция)

Интерфейсы
USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
Дисплей
диагональ 7” , ЖК, TFT матрица, 800х480 точек

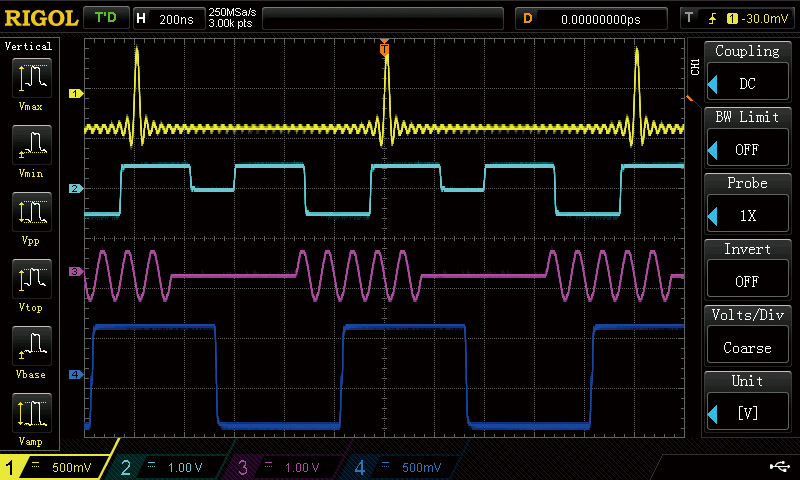

Новые цифровые осциллографы позволяют отображать формы сигналов сразу по четырем каналам

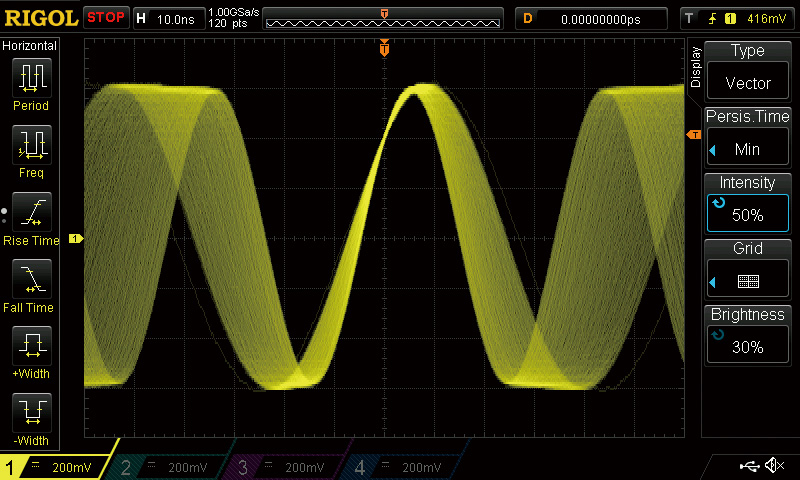

Для удобства работы с осциллограммами в осциллографах серии DS1000Z/DS1000Z-S, также как и в сериях DS2000, DS4000 и DS6000 применена новая инновационная технология UltraVision

, что позволило обеспечить:

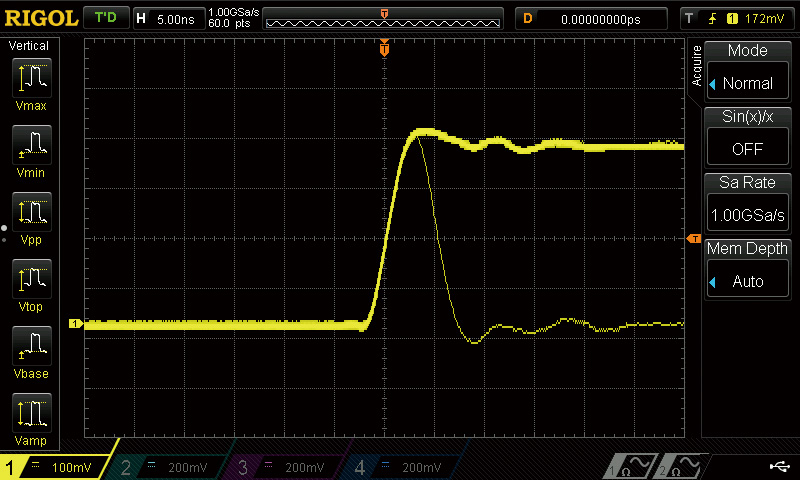

  • высокую скорость захвата осциллограмм (до 30000 осц./сек)

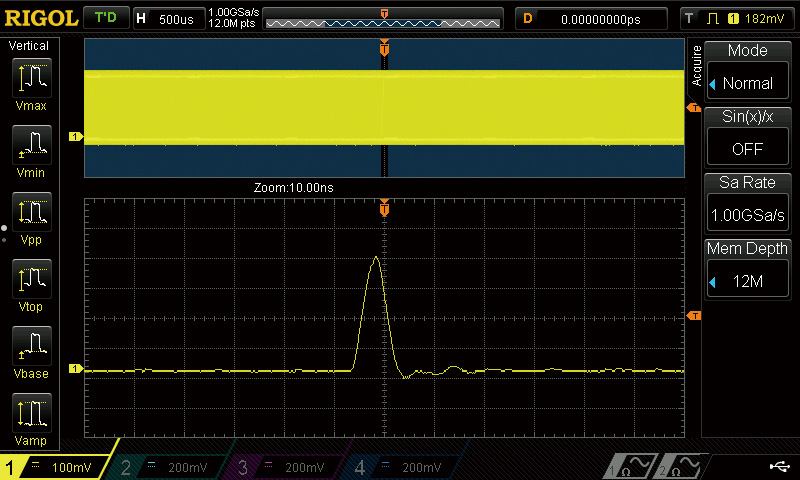

  • большую глубину записи до 12 млн.точек (3 миллионов точек на канал) с возможностью опционального расширения до 24 млн.точек
  • 256 градаций яркости при отображении сигнала


Среди других функциональных возможностей новых моделей можно выделить:

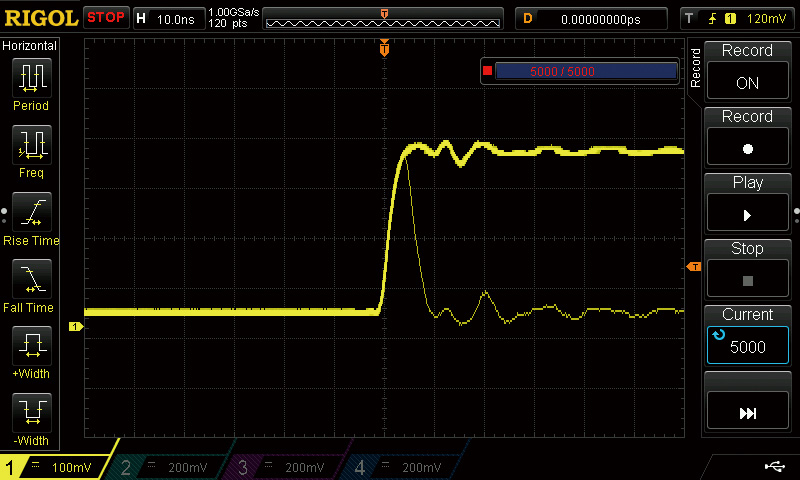

  • автоматическую регистрацию до 60000 кадров (опция) с возможностью записи и воспроизведения записанных кадров


  • расширенную система синхронизации

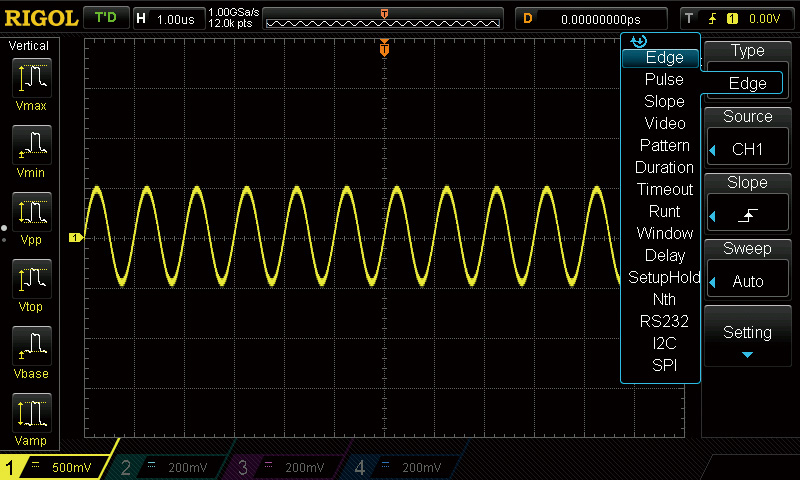

В новых четырехканальных осциллографах Rigol  DS1074Z, DS1074Z-S, DS1104Z и DS1104Z-S используется расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других.

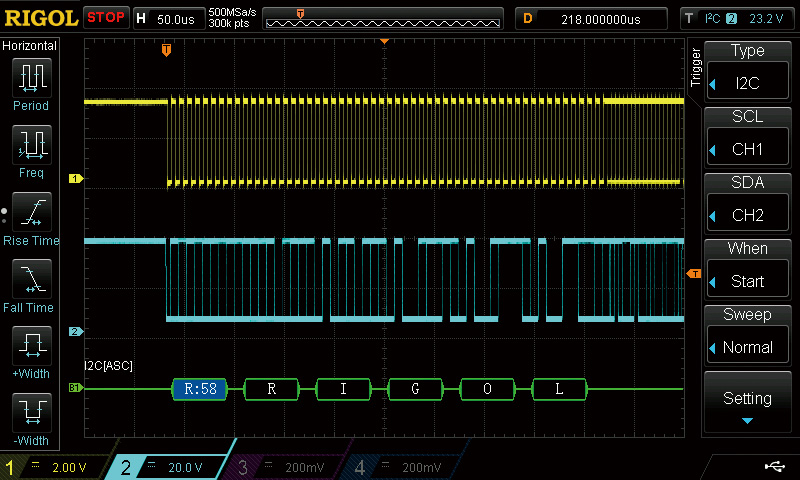

  • возможность запуска для последовательных шин I2C, SPI, RS-232(опция)


  • различные математические операции

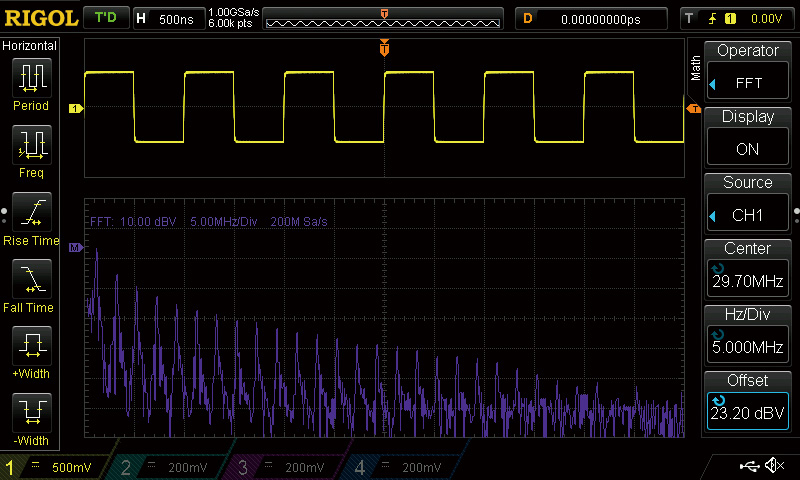

  • анализ спектров на основе БПФ

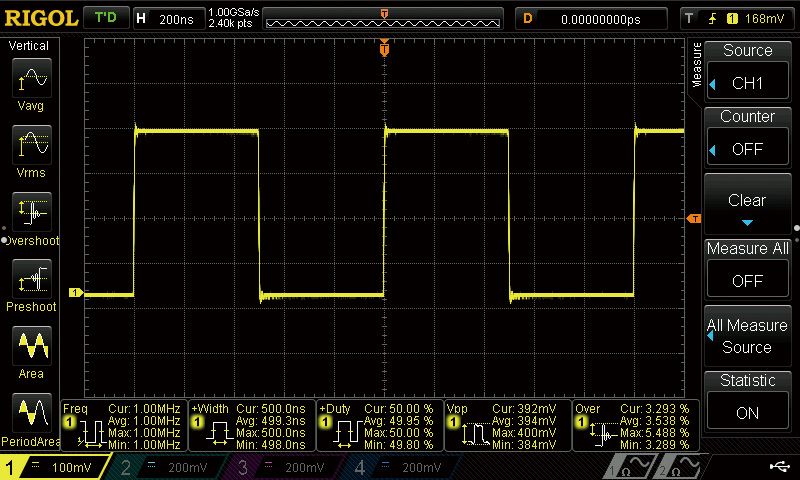

  • автоматические измерения со статистической обработкой информации

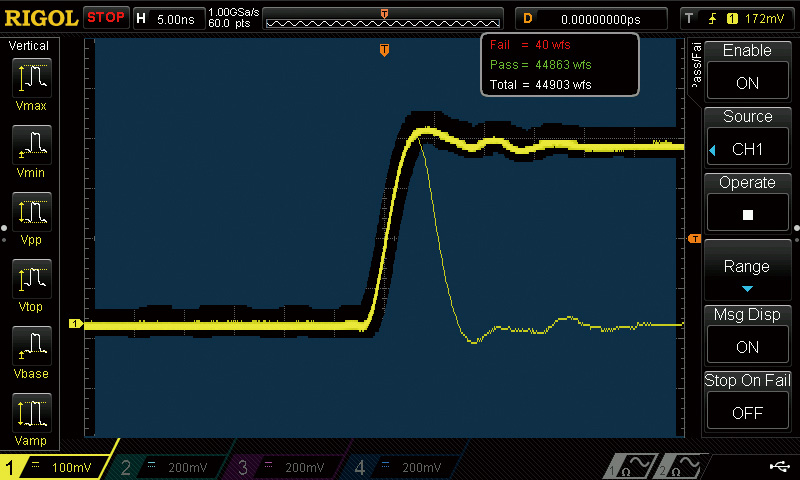

  • тестирование по маске Годен-Негоден (Pass-Fail)


  • встроенный двухканальный цифровой генератор (для моделей для моделей DS1074Z-S и DS1104Z-S)

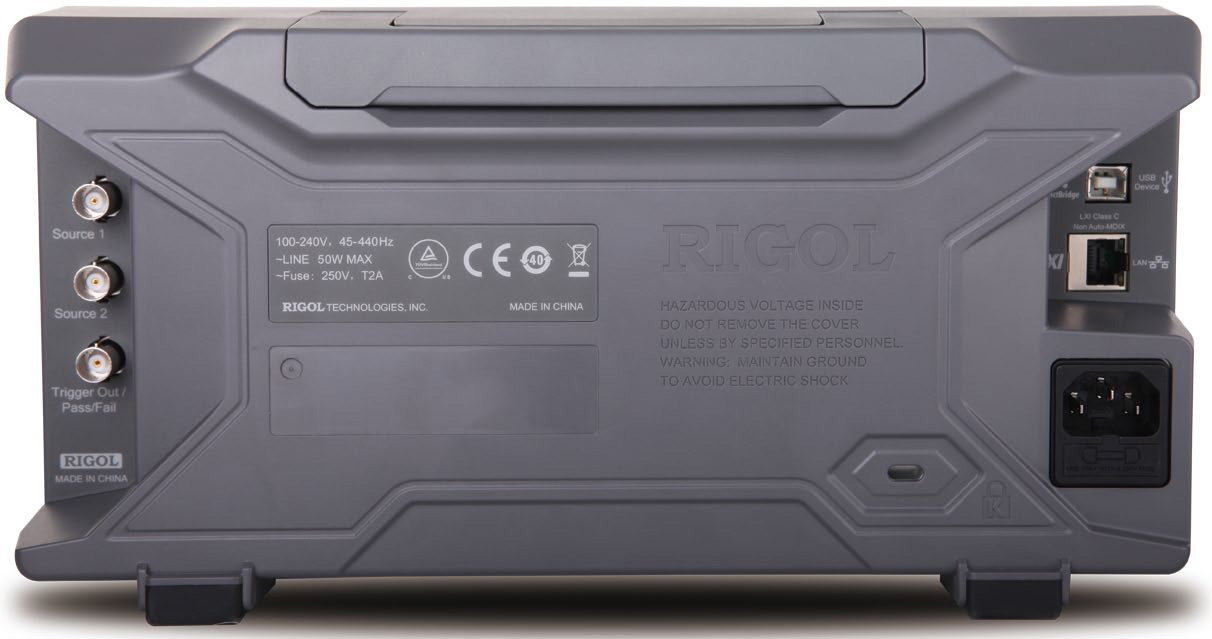

Все осциллографы серии DS1000Z/DS1000Z-S имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail).





Цифровые осциллографы Rigol DS1074Z, DS1074Z-S, DS1104Z и DS1104Z-S доступны к поставке по ОЧЕНЬ интересным ценам/
Так цена четырехканального осциллографа DS1074Z с полосой пропускания 70 МГц составляет всего 24485 руб с учетом НДС.

Вся продукция, представленная на нашем сайте, в т.ч. и все модели Rigol,  завезена на территорию России - строго официально с уплатой всех необходимых пошлин и платежей.

:Ждем Ваших заказов!
Следите за нашими новостями!
В ближайшее время появятся ряд информационных сообщений об обновлении ассортимента Rigol.
