Набор датчиков ближнего поля Rigol NFP-3

27.09.2016

Для решения задач связанных с тестированием на электромагнитную совместимость и проведения ЭМИ измерений компания Rigol Technology, INC представила новый набор зондов ближнего поля NFP-3.

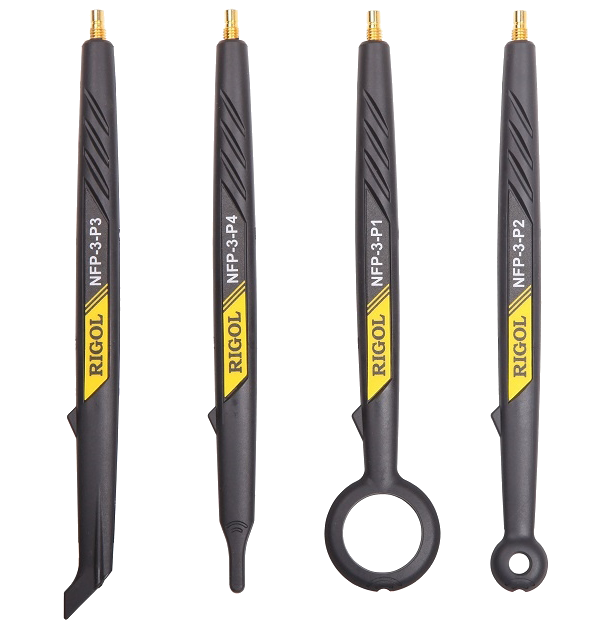

NFP-3 включает четыре модели пробников (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4) различной конфигурации, подключаемых к анализаторам спектра серий Rigol DSA800/700 с опцией DSA800-EMI которые позволяют находить источник электромагнитных помех в диапазоне частот от 30 МГц до 3 ГГц.

Модель зонда	Изображение	Описание	Частотная характеристика
NFP-3-P1		Высокочувствительный зонд ближнего поля большого диаметра. Диапазон частот от 30 МГц до 3 ГГц. Он может быть использован на расстоянии до 10 см от источника помех. Зонд обнаруживает пространственное распределение высокочастотного магнитного поля в устройствах и комплексах и позволяет проанализировать электромагнитные выбросы.
NFP-3-P2		Зонд ближнего поля имеет более высокое разрешение и низкую чувствительность, чем NFP-3-P1. Диапазон частот от 30 МГц до 3 ГГц. Он предназначен для измерений до 3 см от источника излучения. Источники помех могут быть устранены путем определения распределения и ориентации поля, что обеспечивается более точным позиционированием и высоким разрешением зонда.
NFP-3-P3		Зонд ближнего поля имеет диапазон частот от 30 МГц до 2 ГГц. Принцип действия аналогичен с токовыми клещами. Он регистрирует ток, протекающий в проводе, который создаёт вокруг себя магнитное поле. Используется для очень широкого ряда приложений (разрешение около 5 мм). Благодаря соответствующим поправочным коэффициентам можно вычислить ток, протекающий в проводнике через измеренное зондом напряжение. Такое преобразование можно использовать для сравнительных измерений.
NFP-3-P4		Зонд ближнего поля предназначен для обнаружения магнитных полей, которые излучаются вертикально от поверхности печатных и монтажных плат и может применяться для исследования токовой петли. Диапазон частот от 30 МГц до 3 ГГц. Зонд позволяет проводить измерения в труднодоступных местах платы между большими компонентами. Разрешение 2 мм.

Полное описание нового комплекта пробников ближнего поля NFP-3 см. здесь

Приобрести набор датчиков Rigol, а также получить необходимую консультацию можно у официального дистрибьютера Rigol - ООО "Ирит"
