Новинка 2010 года. Линейка цифровых генераторов High-End класса - DG-5000

07.06.2010

Компания Rigol Technologies выпускает новую линейку генераторов произвольной формы с частотным диапазоном до 350 МГЦ - DG5000. Генераторы DG5000 построены с применением технологии цифрового синтеза, имеют высокую точность, стабильность частоты опорного генератора и низкий уровень шумов.

В линейке генераторов DG5000 представлены 6 двух- и одноканальных моделей. Модели имеющие на конце индекса цифру "2" (DG5352, DG5252, DG5102) - двухканальные, а с индексом "1" (DG5351, DG5251, DG5101) - одноканальные.

Кроме того, генераторы внутри линейки различаются и диапазоном частот. Максимальная частота генерации составляет:
DG5352, DG5351 - 350 МГц
DG5252, DG5251 - 250 МГц
DG5152, DG5151 - 100 МГц

Генераторы DG5000 могут выдавать на выходе сигналы разнообразных форм, среди них: синусоида, меандр, пила, треугольник, импульс, шумовой, кардиосигнал, Sin (х)/x, экспоненциальное возрастание и убывание, напряжение постоянного тока и сигналы произвольной формы. Причем, благодаря 14-битному ЦАП, частоте дискретизации 1 Гвыб/сек и памяти 128 миллионов точек !!! можно добиться непревзойденного качества сформированного сигнала с высоким разрешением как по вертикале, так и по горизонтали.

Кроме вышеперечисленных достоинств, генераторы DG5000 обладают уникальными возможностями по работе со модулированными и сложномодулированными сигналами.
В штатных возможностях генераторов присутствуют следующие виды модулированных сигналов: АМ (амплитудная модуляция), ЧМ (частотная модуляция), ФМ (фазовая модуляция), АМн (амплитудная манипуляция), ЧМн (частотная манипуляция), ФМн (фазовая манипуляция), ШИМ (широтно-импульсная модуляция).
Кроме того, генераторы DG5000 предоставляют возможность работы со следующими видами IQ-модулированными сигналами: BPSK, QPSK, OQPSK, π/4DQPSK, 8PSK, D8PSK, 16PSK, 4QAM, 8QAM, 16QAM, 32QAM, 64QAM. Причем, имеется возможность создавать, выбирать и редактировать карту-схему IQ модуляции.

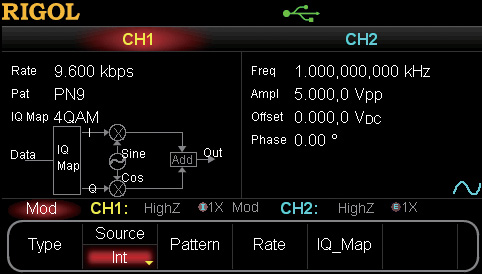

IQ-модуляция

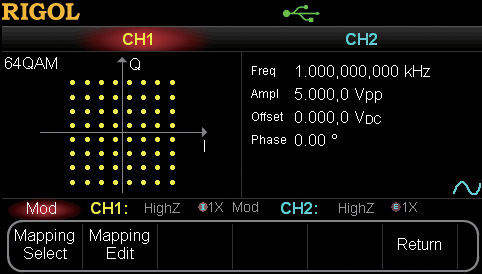

Выбор карты модуляции

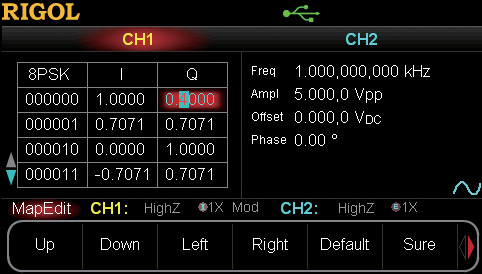

Редактирование карты модуляции

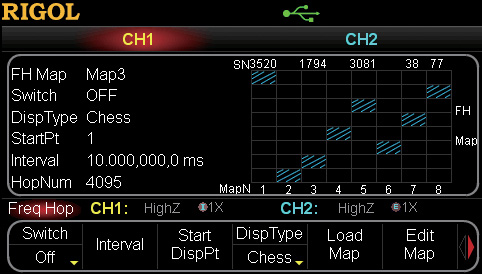

Также отмети возможность скачкообразного изменения частот.

Излишне говорить, что генераторы DG5000 могут работать в режиме выдаче пачек импульсов и свипирования по частоте.

Как и большинство моделей выпускаемых компанией Rigol Technologies генераторы серии DG5000 могут управляться по интерфейсу LAN с поддержкой стандарта LXI - класс С, а, кроме того, имеют интерфейсы USB-host, USB-device, GPIB.

Особенно хочется отметить высокочеткий графический TFT дисплей размером 11 см (4,3") с 16-ти миллионами цветов.

Опционально, генераторы DG5000 могут поставляться с модулем цифрового ввода-вывода (аналогично моделям генераторов серии DG3000).

Начало продаж генераторов Rigol серии DG5000 намечен на лето 2010 года.
