Новинка! Генераторы сигналов произвольной формы Rigol DG1022Z

11.11.2016

Компания Rigol Technologies, Inc объявила о выпуске новой модели цифрового генератора сигналов специальной формы серии DG1000Z.

Представляем новый генератор сигналов Rigol DG1022Z.





Таким образом, обновленная линейка генераторов специальной формы серии DG1000Z включает три модели: В настоящее время доступны к поставке две модели из этой серии: DG1022Z, DG1032Z и DG1062Z, которые различаются максимальной частотой генерации.

Форма сигнала DG1022Z DG1032Z DG1062Z
синусоидальный сигнал 1 мкГц ~ 25 МГц 1 мкГц ~ 30 МГц 1 мкГц ~ 60 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц 1 мкГц ~ 25 МГц 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 15 МГц 1 мкГц ~ 15 МГц 1 мкГц ~ 250 МГц
пилообразный сигнал 1 мкГц ~ 500 кГц 1 мкГц ~ 500 кГц 1 мкГц ~ 1 МГц
гармоники 1 мкГц ~ 10 МГц 1 мкГц ~ 10 МГц 1 мкГц ~ 20 МГц
белый шум (Гаусс) полоса 25 МГц (-3дБ) полоса 30 МГц (-3дБ) полоса 60 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц 1 мкГц ~ 10 МГц 1 мкГц ~ 20 МГц

Генераторы Rigol DG1000Z имеют два полнофункциональных идентичных канала, параметры которых, а также формы сигнала одновременно отображаются на дисплее генератора.



Следует выделить еще несколько параметров характеризующих данные приборы: точность установки составляет всего 1 ppm, уровень собственных шумов не более -125 дБн/Гц !!! на отстройке 10 кГц (такого показателя нет ни у кого из аналогов в данном классе приборов), гармонические искажения - не более -65 дБн и этот список можно и еще более продолжить.
В приборах используется 14-ти битный быстродействующий АЦП , частота дискретизации составляет 200 Мвыб/сек , а глубина записи при формировании сигналов произвольной формы в штатной поставке - до 8 миллионов точек, которая может быть увеличена до 16 миллионов точек при приобретении опции Arb16M-DG1000Z.
Следует отметить, что в генераторах Rigol серии DG10000Z во всех моделях применена инновационная технология поточечного формирования сигналов произвольной формы - SiFi.


Благодаря ней удалось более точно, без искажений, восстанавливать сигнал, уменьшить влияние дискретизации и обеспечить джиттер до 200 пс.


Генераторы Rigol DG1000Z могут формировать:


 до 160 предустановленных форм сигналов



аналоговые и цифровые модулированные сигналы
(AM, FM, PM, ASK, FSK, PSK, PWM)


пачки импульсов

свипированные сигналы

гармоники до 8-го порядка

результат суммирования 1 и 2 - го каналов

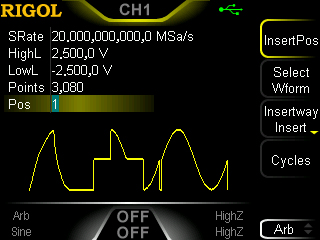

сигналы произвольной формы по точечно и
сегментами


Работать в режиме 7-ми разрядного частотомера
(до 200 МГц) со статистической обработкой
результатов измерений



Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, в том числе: USB device, USB host, LAN (поддержка LXI класс С),
которые расположены на задней панели прибора. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.


Уже сейчас универсальные генераторы экономного класса Rigol DG1022Z доступны к поставке.
Ждем Ваших заказов!
