Новые инновационные генераторы произвольной формы Rigol DG1000Z

09.10.2013


Уважаемые клиенты!
Представляем новую серию универсальных цифровых генераторов произвольной формы Rigol DG1000Z.



Новая серия цифровых генераторов представлена двумя моделями DG1032Z и DG1062Z, которые различаются максимальной частотой генерации.

Форма сигналаDG1032ZDG1062Z
синусоидальный сигнал1 мкГц ~ 30 МГц 1 мкГц ~ 60 МГц
прямоугольный сигнал1 мкГц ~ 15 МГц 1 мкГц ~ 25 МГц
импульсный сигнал1 мкГц ~ 15 МГц 1 мкГц ~ 250 МГц
пилообразный сигнал1 мкГц ~ 500 кГц 1 мкГц ~ 1 МГц
гармоники1 мкГц ~ 10 МГц1 мкГц ~ 20 МГц
белый шум (Гаусс)полоса 30 МГц (-3дБ)полоса 60 МГц (-3дБ)
специальной формы1 мкГц ~ 10 МГц1 мкГц ~ 20 МГц

Генераторы Rigol DG1000Z имеют два полнофункциональных идентичных канала, параметры которых, а также формы сигнала одновременно отображаются на дисплее генератора.



Следует выделить еще несколько параметров характеризующих данные приборы: точность установки составляет всего 1 ppm, уровень собственных шумов не более -125 дБн/Гц !!! на отстройке 10 кГц (такого показателя нет ни у кого из аналогов в данном классе приборов), гармонические искажения - не более -65 дБн и этот список можно и еще более продолжить. …

По своим функциональным возможностям новая серия близка к серии DG4000 (DG4162, DG4102 и DG4062).
Генераторы Rigol DG1000Z могут формировать до 160 произвольных форм сигналов с максимальной частотой генерации до 60 МГц (DG1062Z) и разрешением 1 мкГц.



Кроме стандартных (встроенных) форм сигналов пользователь может работать с аналоговыми и цифровыми модулированными сигналами (AM, FM, PM, ASK, FSK, PSK, PWM)



формировать пачки импульсов

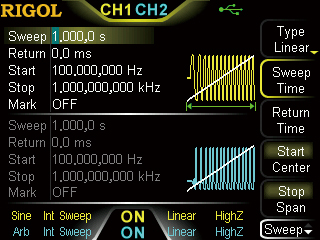

работать в режиме качания частоты (свипирования)



имеет функцию генерации гармоник (до 8-го порядка)



А, кроме того, в генераторах Rigol DG1032Z и DG1062Z можно смешивать (суммировать) сигнал первого и второго канала



В приборах используется 14-ти битный быстродействующий АЦП , частота дискретизации составляет 200 Мвыб/сек , а глубина записи при формировании сигналов произвольной формы в штатной поставке - до 8 миллионов точек, которая может быть увеличена до 16 миллионов точек при приобретении опции Arb16M-DG1000Z.

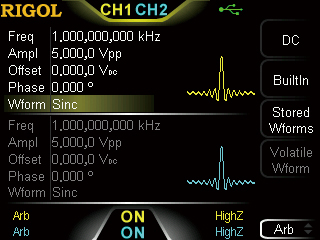

Следует отметить, что в моделях Rigol DG1032Z и DG1062Z впервые применена инновационная технология поточечного формирования сигналов произвольной формы - SiFi.


Благодаря ней удалось более точно, без искажений, восстанавливать сигнал, уменьшить влияние дискретизации и обеспечить джиттер до 100 пс.



Обе модели универсальных генераторов DG1000Z имеют встроенный 7-ми !!! разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц) с возможностью измерения: частоты, периода, длительности положительного/отрицательного импульса и коэффициента заполнения.

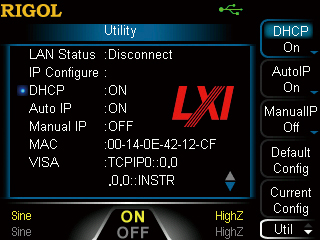

Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, в том числе: USB device, USB host, LAN (поддержка LXI класс С).



которые расположены на задней панели прибора. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.



Уже сейчас можно заказать универсальные генераторы экономного класса Rigol DG1032Z и DG1062Z со склада в Москве.
Все наши поставки - официальные. В цену включены все налоги, в т.ч. НДС.
