Новинки Rigol. Цифровые осциллографы смешанных сигналов MSO4000

29.10.2013

Компания Rigol выпустила новую серию цифровых осциллографов Rigol MSO4000.



Также как и для приборов серии DS4000, в состав MSO4000 входит четыре двухканальных (MSO40x2) и четыре четырехканальных моделей (MSO40x4) которые различаются максимальной полосой пропускания: от 100 до 500 МГц.


DS4012
MSO4012
DS4014
MSO4014
DS4022
 MSO4022
DS4024
MSO4024
DS4032
MSO4032
DS4034
MSO4034
DS4052
MSO4052
DS4054
MSO4054
Количество аналоговых каналов24
24
24
24
Количество цифровых каналов
16 (только для моделей MSO)
Полоса пропускания100 МГц
200 МГц
350 МГц
500 МГц
Макс.частота дискретизации4 Гвыб/сек (2 Гвыб/сек на каждый канал)
Макс.глубина записи 140 миллионов точек (70 млн.точек на канал)
Макс.скорость захвата осциллограмм до 110 000 осц/сек
Автоматический покадровый
регистратор
 До 200 000 кадров

Новые приборы обладают всеми возможностями осциллографов серии DS4000.
Для удобства работы с осциллограммами в осциллографах серии DS4000/MSO4000, также как и в сериях DS2000 и DS6000 применена новая инновационная технология UltraVision

Среди основных возможностей осциллографов  Rigol DS4000/MSO4000 можно выделить:


высокая скорость захвата осциллограмм
(до 110000 осц./сек)


большая глубина записи до 140 млн.точек
(70 миллионов точек на канал)


256 градаций яркости при отображении сигнала



просмотр истории измерений (построение тренда)


математические операции над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые  расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR )

автоматические измерения со статистической обработкой информации



Расширенная система синхронизации.
Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других, а также возможность запуска для последовательных шин:, I2C, RS-232/UART ,  а также SPI, CAN, USB и ряда других типов запуска


I2C

RS-232/UART

При работе с цифровыми каналами приборы серии MSO4000 имеют следующие технические характеристики:
  • 16 цифровых каналов
  • Частота дискретизации для цифровых каналов - 1 Гвыб/сек
  • Глубина записи для цифровых каналов - 28 М точек
  • Скорость захвата для цифровых каналов - 85000 осц/сек
  • Покадровый регистратор реального времени на 64000 кадров
 а также имеется возможность:

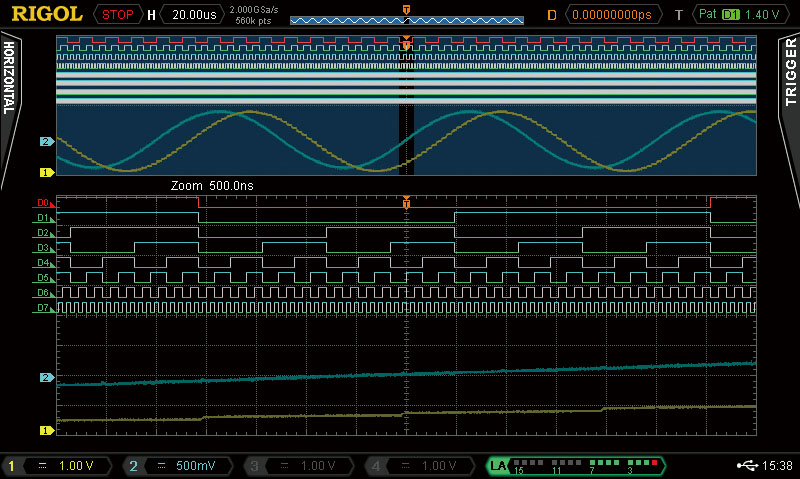

Одновременного отображения на экране цифровых
и аналоговых каналов

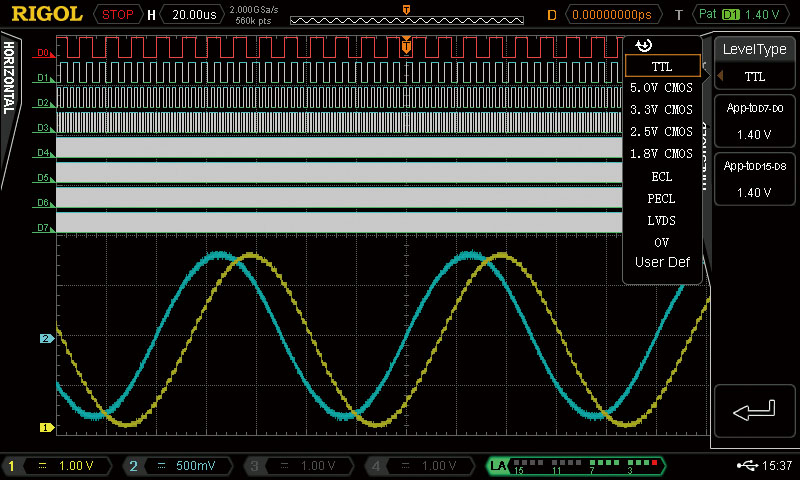

Поддержки различных логических уровней

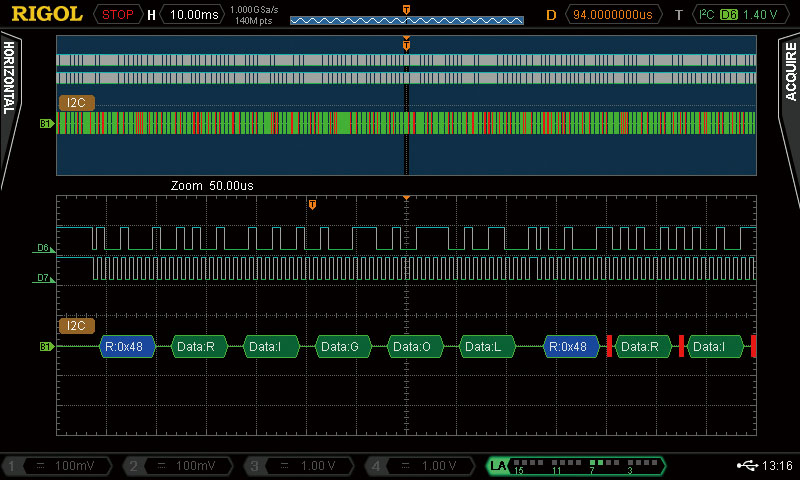

Декодирования и запуска в цифровых каналах
для сигналов последовательных шин

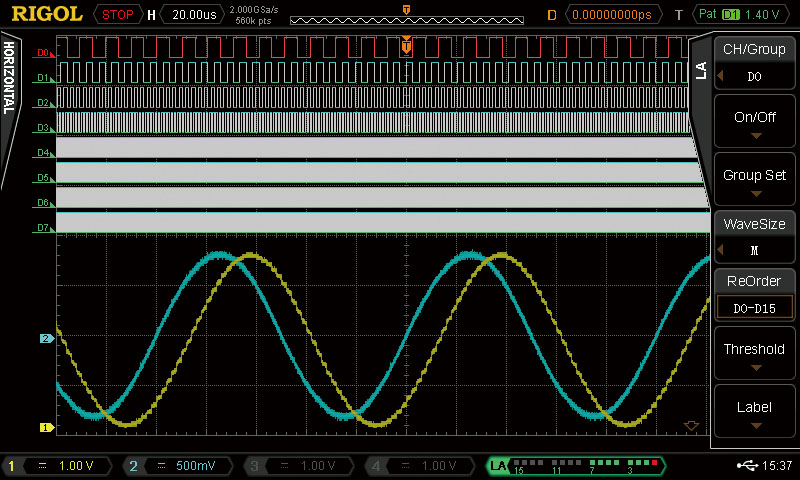

Легкой группировки цифровых каналов


Все осциллографы Rigol серии MSO/DS4000 имеют интерфейсы: два USB Host, USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail/Fast/GND/Calibration).


Цифровые осциллографы Rigol серии DS4000 и MSO4000 доступны к поставке по привлекательным ценам.

Ждем Ваших заказов!
Следите за нашими новостями!
