Новый высоковольтный пробник HVP-28HF

31.05.2017

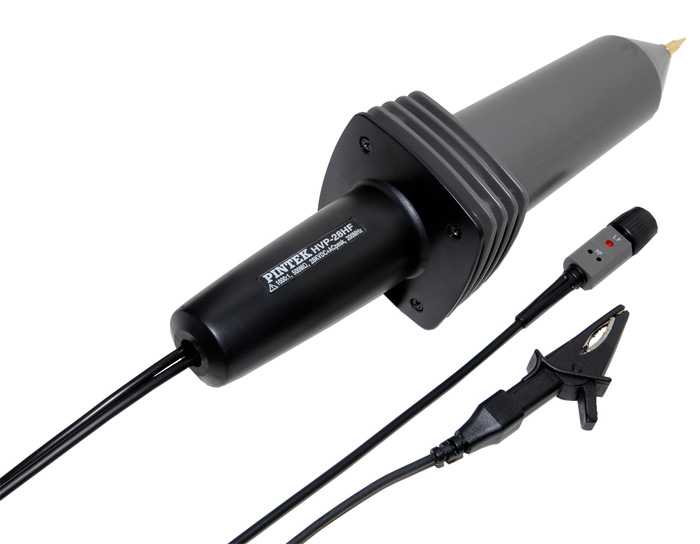

В ассортименте высоковольтных пробников появилась новинка - новый высоковольтный пробник HVP-28HF

http://www.eliks.ru/upload/iblock/e11/HVP-28HF-sb.jpg

Пробник HVP-28HF позволяет проводить безопасные измерения до 28 кВ по постоянного напряжения и до 56 кВпик-пик в импульсном режиме переменного напряжения с высокой точностью (±3%). Он может быть использован для измерений в широкой полосе частот от 0 до 200 МГц.

Новый пробник HVP-28HF имеет
фиксированный коэффициент ослабления 1:1000
входное сопротивление 500 МОм с емкостью в параллели 1,7 пФ
диапазон компенсации емкости от 10 пФ до 35 пФ

Таким образом, новый высоковольтный пробник займет в модельном ряду промежуточное место между HVP-15HF (15 кВ/50 МГц) и АСА-6039 (39 кВ /220 МГц)

HVP-08 HVP-15HF HVP-28HF АСА-6039
Макс. постоянное напряжение 8 кВ 15 кВ
28 кВ 39 кВ
Макс. переменное напряжение
синус
импульс

6 кВскз
16 кВп-п

10 кВскз
30 кВп-п

20 кВскз
56 кВп-п

27 кВскз

Полоса DC...40 МГц
DC...50 МГц DC...200 МГц DC...220 МГц
Время нарастания
8,8 нс 7 нс
1,8 нс 1,6 нс
Максимальный ток
80 мкА 150 мкА 56 мкА
45 мкА
Входной импеданс
100 МОм||3 пФ 100 МОм||3 пФ 500 МОм||1,7 пФ 900 МОм|| 3 пФ
Ослабление 1:1000 1:1000 1:1000 1:1000
Габаритный размеры
Ø47 х 215 мм Ø75 х 340 мм Ø80 х 320 мм Ø80 х 320 мм
Вес 180 г 250 г 460 г
460 г

Ждем Ваших заказов!
