Новинки Rigol! Цифровые осциллографы серии DS2000A

21.11.2013

Уважаемые клиенты!
Компания Rigol Technologies, Inc выпустила новую серию цифровых осциллографов Rigol DS2000A. Фактически, новая серия осциллографов пришла на смену серии DS2000. Однако новая линейка осциллографов Rigol DS2000A представлена уже восемью моделями с максимальной полосой пропускания 300 МГцDS2072A и DS2072A-S (70 МГц), DS2102A и DS2102A-S (100 МГц), DS2202A и DS2202A-S (200 МГц), DS2302A и DS2302A-S (300 МГц).



Чем же отличаются осциллографы новой серии DS2000A от выпускаемой ранее серии DS2000?

1. В модельном ряду появилась ожидаемые модели на 300 МГц: DS2302A и DS2302A-S
2. Для всех моделей появилась возможность установки входного импеданса прибора равного 50 Ом, а не только 1 МОм
3. В стандартной поставке появилась возможность производить запуск по сигналам CAN шин.
4. Аналогично серии приборов DS1000Z-S в новой линейке DS2000A-S появились 4 модели осциллографов с индексами A-S (DS2072A-S, DS2102A-S, DS2202A-S, DS2302A-S), которые имеют встроенный двухканальный цифровой генератор сигналов с полосой пропускания до 25 МГц.

DS2072ADS2072A-SDS2102ADS2102A-SDS2202ADS2202A-SDS2302ADS2302A-S
Количество  каналов2 + внешний запуск
Полоса пропускания70 МГц 100 МГц 200 МГц 300 МГц
Макс.частота дискретизации2 Гвыб/сек (1 Гвыб/сек на каждый канал)
Макс.глубина записи 14 миллионов точек (7 млн.точек на канал)
опция до 56 млн.точек
Макс.скорость захвата осциллограмм до 50000 осц/сек
Градаций яркости
256
Автоматический покадровый регистратордо 65000 кадров
Встроенный генератор сигналов---Да---Да---Да---Да

Для удобства работы с осциллограммами в осциллографах серии DS2000A применена инновационная технология UltraVision

, что позволило обеспечить:
  • высокую скорость захвата осциллограмм (до 50000 осц./сек)



  • большую глубину записи до 14 млн.точек (7 миллионов точек на канал) с возможностью опционального расширения до 56 млн. точек


  • 256 градаций яркости при отображении сигнала


  • автоматическую регистрацию до 65000 кадров

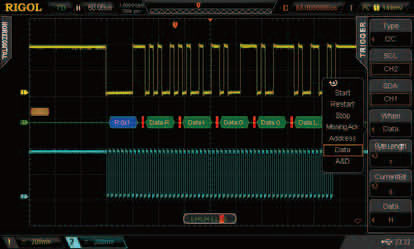

В новых осциллографах Rigol DS2000A используется расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других. Особенно хочется отметить возможность запуска для последовательных шин I2C, SPI, RS-232. Кроме того, в серии DS2000A в отличие от DS2000 в штатной поставке имеется возможность синхронизации по шинам CAN.

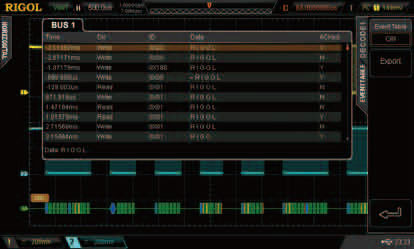

,а также возможность декодирования с отображением списка на экране

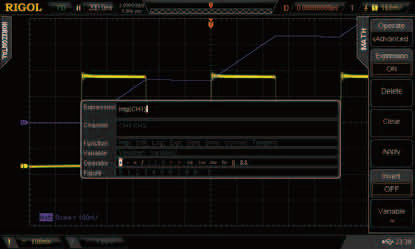

В данных моделях цифровых осциллографах предусмотрены большие возможности по математическим операциям над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые  расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR )


и автоматическим измерениям со статистической обработкой информации


Все осциллографы Rigol серии DS2000A имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail), а модели осциллографов с индексами A-S (DS2072A-S, DS2102A-S, DS2202A-S, DS2302A-S) также имеют два выхода встроенного генератора на задней панели прибора.


Цифровые осциллографы Rigol DS2000A включены в Государственный реестр средств измерений за  № 54989-13 и уже доступны к поставке.

Заказать всю продукцию Rigol можно у официального дистрибьютора компании Rigol Technologies, Inc на территории РФ - ООО "Ирит".

Ждем Ваших заказов!
