Новое поступление измерителей LCR Актаком

30.06.2017

Уважаемые клиенты!

Информируем о поступлении на склад:

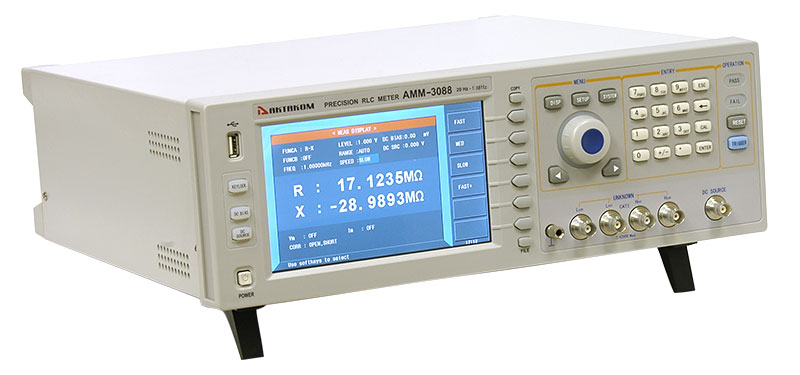

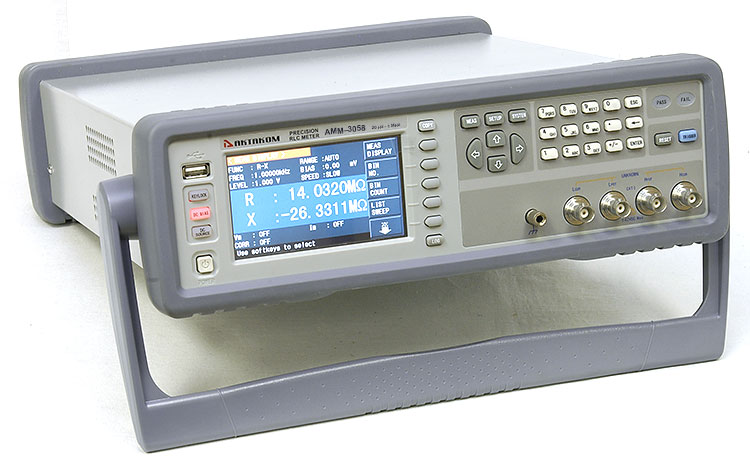

Прецизионных анализаторов компонентов Актаком



АММ-3038, АММ-3048 АММ-3068, АММ-3078, АММ-3088


Данные модели прецизионных измерителей RLC предназначены для измерения параметров электронных компонентов на постоянном и переменном токе на тестовых частотах:

АММ-3058, АММ-3088: 20 Гц…1 МГц
АММ-3048, АММ-3078: 20 Гц…500 кГц
АММ-3038, АММ-3068: 20 Гц…300 кГц.

Все модели способны измерять следующие параметры

Параметр
Значение
Абсолютный импеданс
Сопротивление
Реактивное сопротивление
Сопротивление постоянному току
|Z|
R
X
DCR
0,00001 Ом...99,9999 МОм
Абсолютный адмиттанс
Проводимость
Реактивная проводимость
|Y|
G
B
0,00001 мкСм..99,9999 См
Емкость C 0,00001 пФ...9,99999 Ф
Индуктивность L 0,00001 мкГн...99,9999 кГн
Тангенс угла диэлектрических потерь D 0,00001...9,99999
Добротность Q 0,00001...99999,9
Фазовый угол θ (град)
θ (рад)
-179,999°...179,999°
-3,14159...3,14159
Отклонение
Δ% -999,999%...999,999%

Базовая точность измерения составляет 0,05%.

Прецизионные измерители RLC Актаком этих серий имеют:
  • мощный источник внутреннего смещения напряжения и тока:
    0 В ...±10 В / 0 мА ...±100 мА (АММ-3068, АММ-3078, АММ-3088)
    0 В ...±5 В / 0 мА ...±50 мА (АММ-3038, АММ-3048, АММ-3058)
  • возможность опциональной установки встроенного источника смещения до 1А (АММ-3068, АММ-3078, АММ-3088);
  • вход для подключения внешнего источника тока смещения до 120А с возможностью управления через интерфейс DCI;
  • встроенный источник напряжения и тока 0 В ...±10 В / 0 мА ...±50 мА (АММ-3068, АММ-3078, АММ-3088);
  • расширенный диапазон установки уровня тестового сигнала:
    10 мВ...10 Вскз/ 50 мкА...100 мА (АММ-3068, АММ-3078, АММ-3088)
    10 мВ...2 Вскз/ 100 мкА...20 мА (АММ-3038, АММ-3048, АММ-3058)
  • расширенные возможности в режиме свипирования;
  • функцию графического анализа: непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения (АММ-3068, АММ-3078, АММ-3088);
  • функцию тестирования параметров трансформаторов (АММ-3038, АММ-3048, АММ-3058);
  • автоматический контроль уровня сигнала напряжения и тока;
  • три скорости измерения;
  • последовательную и параллельную схему замещения;
  • выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
  • возможность сохранения во внутреннюю память до 100 настроек и 201 результат измерения;
  • использование в качестве внешней памяти USB носители;
  • встроенный компаратор на 10 ячеек с выходом сигнала на внешний интерфейс;
  • дистанционное управление по интерфейсам USB, RS232C, LAN и опционально GPIB.

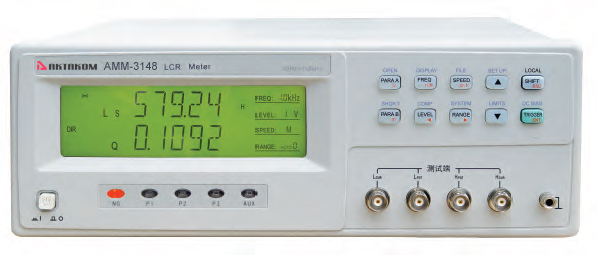

Настольный измеритель RLC экономного класса АММ-3148




АММ-3148 позволяет проводить тестирование электронных компонентов, таких как: конденсаторы, катушки индуктивности, резисторы и т.п., на тестовых частотах до 100 кГц. В отличии от большинства прецизионных анализаторов компонентов Актаком, где тестовая частота и уровень тестового сигнала могут изменяться с заданным шагом, в АММ-3148 эти значения фиксированы по нескольким значениям.
Так, например, тестовая частота может быть выбрана из ряда: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц, а уровень тестового сигнала может быть установлен как: 0,1 Вскз, 0,3 Вскз, 1 Вскз.

Несмотря на невысокую цену, данный прибор имеет три скорости измерения и обеспечивает высокую точность измерения ( до 0,1%) следующих параметров:

Характеристика Значение
Измеряемые (тестируемые) параметры |Z|, C, L, X, B, R, G, D, Q, θ
Диапазон измерения LCR параметров |Z|, X, R 0,0001 Ом...99,999 МОм
C 0,001 пФ...9999,9 мкФ
L 0,001 мкГн...99,999 кГн
D 0,0001...9,9999
Q 0,0001...9999,9
θ (град) -179,99°...179,99°
θ (рад) -3,1415...3,1415
Δ% -999,99%...999,99%

Тестовая частота может быть выбрана из ряда: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц, а уровень тестового сигнала может быть установлен как: 0,1 Вскз, 0,3 Вскз, 1 Вскз.

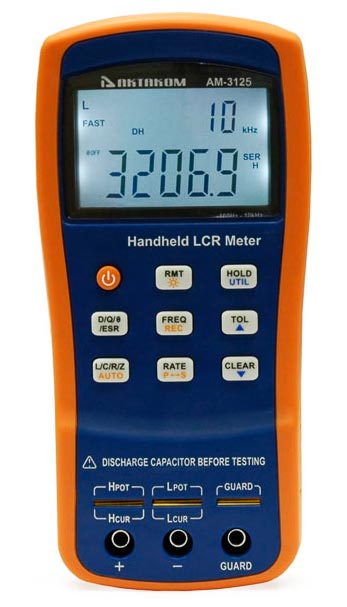

Профессиональные портативные RLC-метры АКТАКОМ АМ-3123 и АМ-3125 (включены в Государственный реестр!)

Приборы предназначены для быстрого и точного измерения параметров компонентов. Измерители сочетают в себе отличную точность и стабильность показаний, а так же обладают рядом преимуществ, характерных для лабораторных приборов, а в ряде случаев и заменяющих их.

Среди основных достоинств RLC-метров АМ-3123 и АМ-3125:

  • базовая погрешность 0,25%
  • тестовая частота до 10 кГц (АМ-3123) и до 100 кГц (АМ-3125)
  • разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь
  • высокая скорость измерений (до 4 изм/с)
  • возможность процентного отображения и режим сортировки по допуску (1% / 5% / 10% / 20%)
  • 3-х и 5-ти проводная технология соединения с компонентом
  • сканирующий режим автоматического определения типа тестируемого компонента
  • фиксированный выходной импеданс 100 Ом (аналогично лабораторным RLC-метрам)
  • фиксация текущего, минимального, максимального и среднего значения
  • ультра-малое энергопотребление (25 мА)
  • mini-USB интерфейс для быстрого подключения к ПК и обработки данных
Параметр

Диапазоны

Разрешение

Базовая точность

Ёмкость

40 пФ / 4 пФ…20 мФ

0,01 пФ / 0,001 пФ

±0,25 %

Индуктивность 40 мкГн / 4 мкГн…1000 Гн 0,01 мкГн / 0,001 мкГн ±0,25 %
Сопротивление

0,4 Ом…10 МОм

0,0001 Ом

±0,25 %

tg угла потерь

0,0001…9,999

0,0001

-

Добротность

0,0001…9999

0,0001

-

Фазовый сдвиг

±179°

0,01°

-


Приборы включены в Государственный Реестр средств измерений (№55171-13).

Спешите приобрести!
Количество приборов ограничено!
