Система сбора данных и регистрации Keithley DAQ6510

07.06.2018

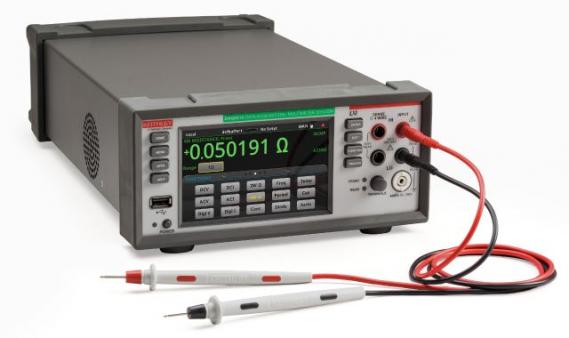

Компания Tektronix, ведущий производитель измерительного оборудования, выпустила новую систему сбора данных и регистрации Keithley DAQ6510 со встроенным 6½ - разрядным цифровым мультиметром с сенсорным графическим дисплеем.

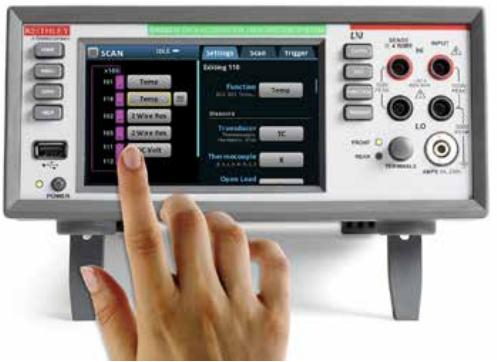

Система DAQ6510, демонстрирующая новый уровень простоты эксплуатации, имеет сенсорный интерфейс пользователя, обеспечивающий более быструю настройку измерений, мониторинг состояния тестирования в режиме реального времени и подробный анализ данных на экране прибора.

При помощи прибора можно быстро и просто настраивать и выполнять тестирование, не затрачивая время и усилия на написание тестовых программ. Интуитивно понятный сенсорный дисплей системы сбора и регистрации данных с мультиметром DAQ6510 обеспечивает простую настройку конфигурации, визуальную интуитивную настройку тестирования, визуализацию состояния сканирования в режиме реального времени для обнаружения проблем на ранней стадии и предотвращения потерь времени при тестировании, а также простой анализ полученных данных.

Система Keithley DAQ6510 позволяет проводить:

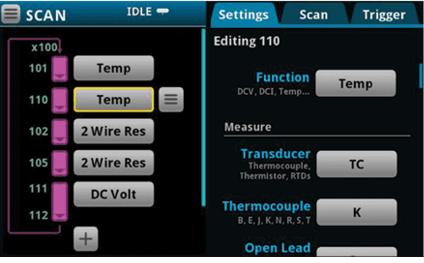

  • Настройку многоканального сканирования и широкого спектра функций измерения осуществляется при помощи одного меню конфигурации измерений и сканирования

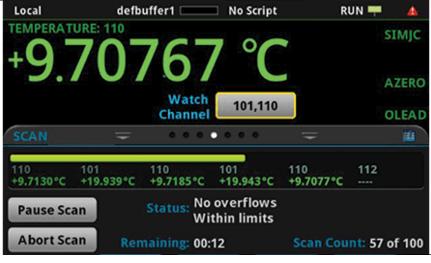

  • Запуск и мониторинг: отображение процесса сканирования во время тестирования для немедленного обнаружения результатов измерений, выходящих за пределы заданных диапазонов и превышающих пороговые значения

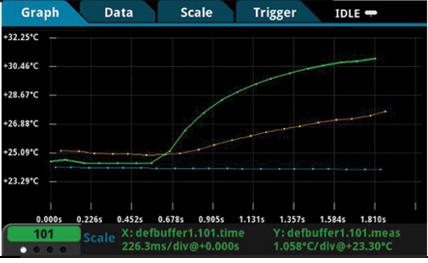

  • Анализ: отображение и анализ результатов при помощи графиков и статистики. Функция масштабирования на сенсорном экране позволяет более подробно изучить полученные результаты. Используя курсоры, можно рассчитать статистические значения для сегментов данных


В систему DAQ6510, имеющую разрешение 6½ разрядов, встроено 15 функций измерения.
АЦП прибора позволяет измерять слабые токи, малые сопротивления, температуру, а также регистрировать нестационарные сигналы.

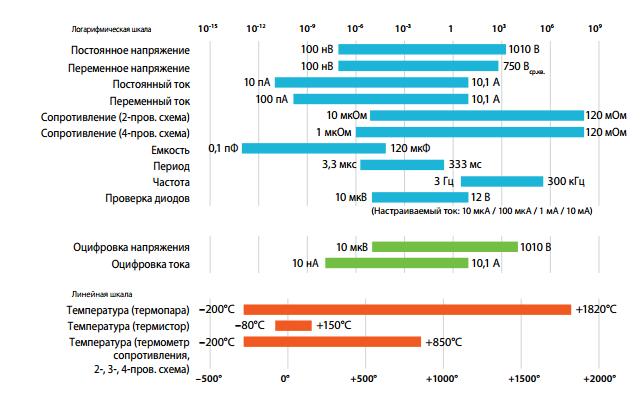

Система обеспечивает:

  • Измерение напряжения от 100 нВ до 1000 В с базовой точностью 0,0025 % для постоянного напряжения
  • Измерение тока от 1 пА до 3 А
  • Измерение сопротивления от 1 мкОм до 120 МОм
  • Измерение емкости от 0,1 пФ до 100 мкФ
  • Температуру можно измерять в диапазоне от –200 до +1820 °C при помощи термопар, термометров сопротивления и термисторов
  • 1 Мвыб/с, 16-битный АЦП и возможность сохранять до 7 млн показаний

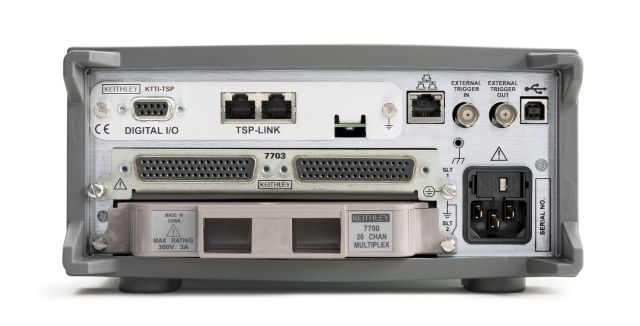

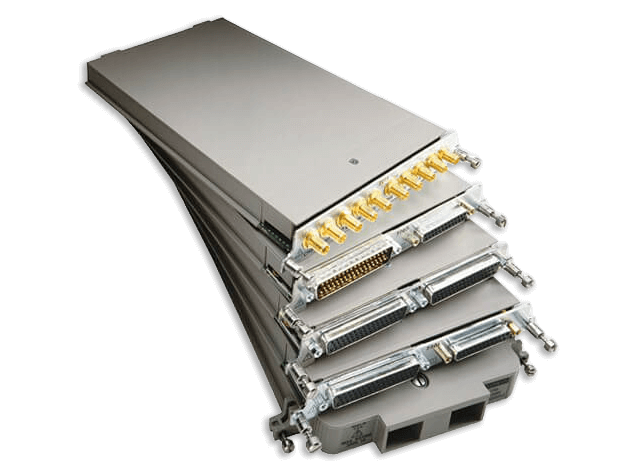

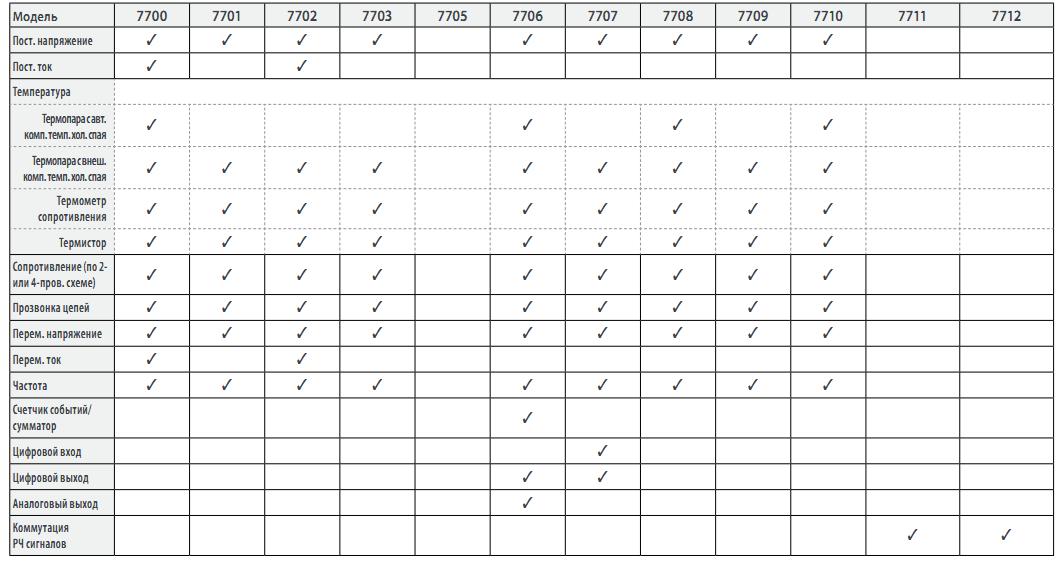

Базовый блок DAQ6510 имеет два слота для 12 различных подключаемых модулей коммутации/управления серии 7700.
Благодаря этому, можно создавать систему для измерения и управления максимум 80 тестируемыми устройствами. Наличие двух модулей матричных коммутаторов 6×8, обеспечивающих 96 точек коммутации, позволяет тестировать одну или несколько ИС. При производственном тестировании модуль мультиплексора с полупроводниковыми реле обеспечивает повышение скорости сканирования до 800 каналов/с и сокращает время простоя по сравнению с электромеханическими реле, срок службы которых ограничен.


Прибор снабжен 5­-ти дюймовым (127 мм) графическим емкостным сенсорным экраном с поддержкой нескольких касаний


Стандартные интерфейсы LAN, LXI и USB обеспечивают быструю интеграцию в систему тестирования. Интерфейсы GPIB и RS-232 (опции), которые можно установить на месте эксплуатации прибора, включают шесть цифровых портов ввода-вывода для непосредственной синхронизации и связи между приборами. Система DAQ6510 может работать с любым интерфейсом ПК, выбранным пользователем.

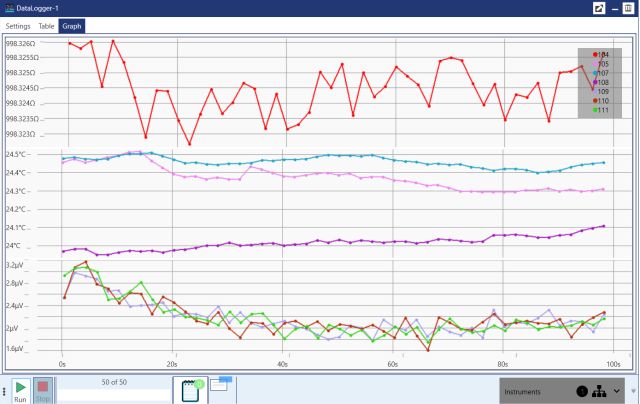

При помощи ПО для управления прибором KickStart можно быстро запрограммировать на ПК сбор данных при тестировании. ПО не требует дополнительного программирования — нужно только вести настройки тестирования, пользуясь экранными меню. Результаты отображаются в табличном или графическом виде


Уже сейчас можно приобрести систему сбора данных и регистрации Keithley DAQ6510 со встроенным 6½ - разрядным цифровым мультиметром!
Ждем Ваших заказов!
