Новая серия универсальных генераторов сигналов произвольной формы Rigol DG900

03.10.2018

Компания Rigol Technology, Inc выпустила новую серию высокопроизводительных генераторов сигналов произвольной формы DG900.



Модельный ряд генераторов Rigol DG900 представлен тремя моделями DG952 (50 МГц), DG972 (70 МГц), DG992 (100 МГц).

DG952

DG972

DG992

Макс.частота генерации 50 МГц 70 МГц 100 МГц
Количество каналов 2 2 2
Диапазон синусоидальный сигнал 1 мкГц ~ 50 МГц 1 мкГц ~ 70 МГц 1 мкГц ~ 100 МГц
прямоугольный сигнал 1 мкГц ~ 15 МГц 1 мкГц ~ 20 МГц 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 15 МГц 1 мкГц ~ 20 МГц 1 мкГц ~ 25 МГц
пилообразный сигнал 1 мкГц ~ 1,5 МГц 1 мкГц ~ 1,5 МГц 1 мкГц ~ 2 МГц
гармоники 1 мкГц ~ 20 МГц 1 мкГц ~ 20 МГц 1 мкГц ~ 25 МГц
произвольной формы 1 мкГц ~ 15 МГц 1 мкГц ~ 20 МГц 1 мкГц ~ 20 МГц
двухтональный 1 мкГц ~ 20 МГц 1 мкГц ~ 20 МГц 1 мкГц ~ 20 МГц
PRBS 2 кбит/с ~ 40 Мбит/с
RS-232 скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
последовательность 2 кВыб/с ~ 60 Мвыб/с
Амплитуда сигнала (50 Ом) 1 мВп-п - 10 Вп-п (≤10 МГц)
1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
Типы модуляции AM, FM, PM, ASK, FSK, PSK, PWM
Интерфейсы USB устройство, USB хост , LAN
Дисплей сенсорный ЖК, 4,3" TFT, 480 х 272, 16 млн.цветов

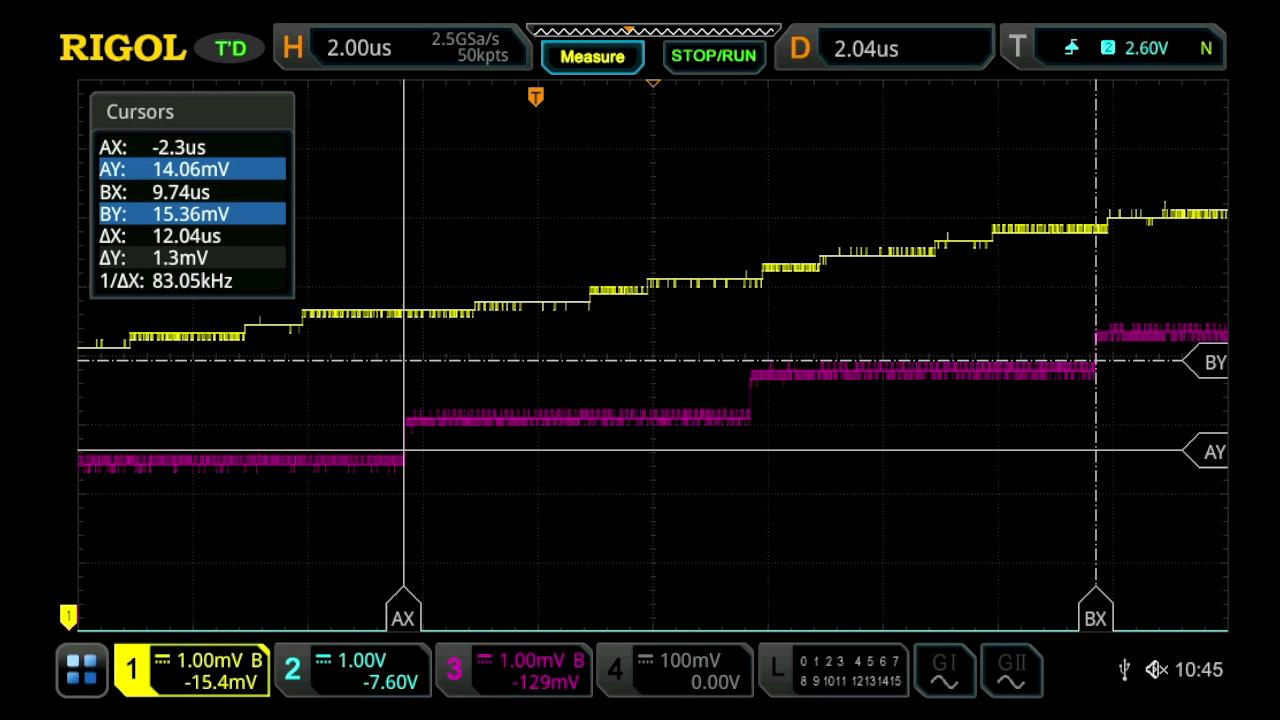

Генераторы серии DG900 имеют вертикальное разрешение 16 бит, что позволяет более надежно воспроизводить любую форму сигнала, улучшить точность воспроизведения и представление сигнала, по сравнению с традиционными 14-ти битными моделями.

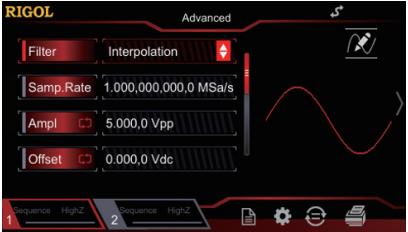

Кроме того, в новых моделях применена улучшенная инновационная технология SiFi II (Signal Fidelity), которая обеспечивает поточечное воспроизведение сигнала практически без искажений с малым уровнем джиттера 200 пс и возможностью точного задания частоты дискретизации.

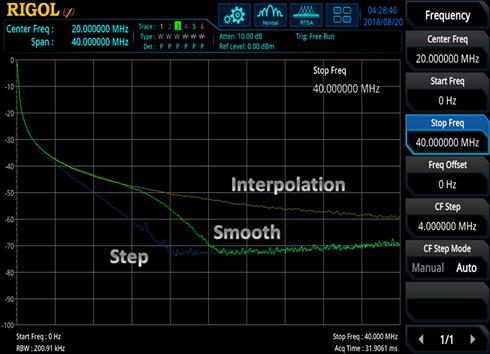

В приборах обеспечиваются мощные и гибкие возможности по формированию сигналов при помощи таких функций, как фильтрация, регулировка шага, сглаживание и интерполяция. Использование технологии SiFi II наряду с 16-ти битным разрешением позволяет добиться уникальной точности и чистоты сигнала на выходе генератора.

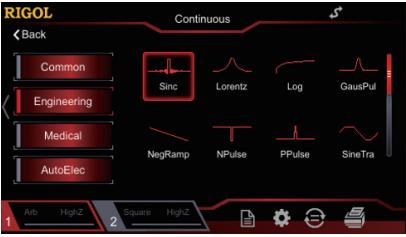

Новые универсальные генераторы Rigol серии DG900 позволяют формировать до 160 предустановленных произвольных форм сигнала, наиболее часто используемых в инженерных приложениях, медицинской электронике, автомобильной электронике, математической обработке и других областях.



Наряду со 160-тью гармоническими формами сигнала новые генераторы, аналогично серии DG1000Z, позволяют формировать сложные сигналы с АМ, ЧМ, ФМ, АМн, ЧМн, ФМн и ШИМ модуляциями, выполнять свипирование по частоте, работать в режиме выдачи пачек импульсов и генератора гармоник до 8-го порядка.

В отличие от предыдущих серий генераторов Rigol в новых моделях предусмотрена возможность создания тестовых сигналов для предварительных испытаний, имитирующие

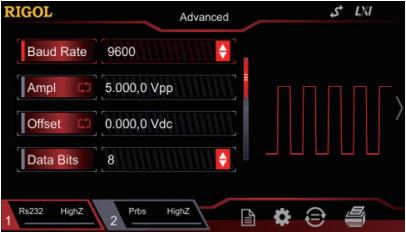

  • RS232-последовательности

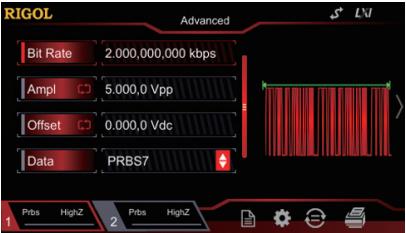

  • псевдослучайные последовательности (PRBS)

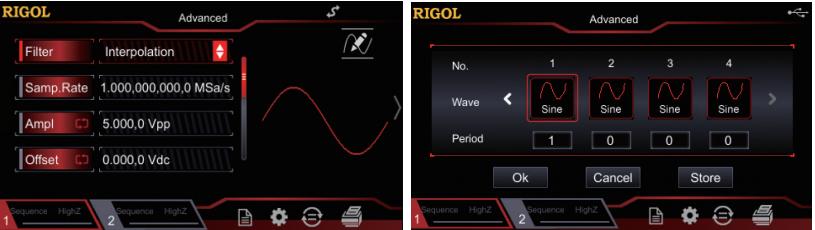

  • создавать и редактировать другие полные последовательности

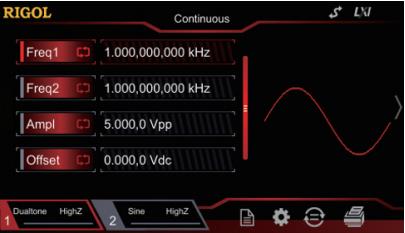

  • выводить двухтональные сигналы



Расширить возможности по формированию сложных сигналов можно за счет комбинирования и наложения различных сигналов и последовательностей с разных каналов.

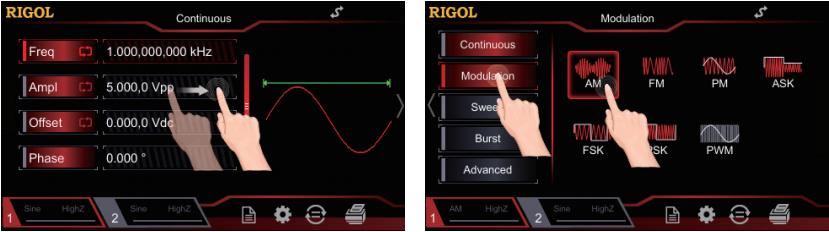

Еще одной инновацией в генераторах Rigol серии DG900 стало использование в приборах цветного 4,3 дюймового тачскрин дисплея с полным сенсорным управлением



Генераторы Rigol серии DG900 имеют оригинальный компактный дизайн с новой конструкцией системы тепловыделения, обеспечивающее устойчивое функционирование приборов в различных условиях эксплуатации.
Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, расположенных на задней панели прибора, в том числе: USB device, USB host с возможностью управления по GPIB при помощи подключаемого опционального адаптера USB-GPIB. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.



Приобрести новые универсальные генераторы сигналов произвольной формы Rigol можно у официального дистрибьютора Rigol Technologies, Inc - ООО "ИРИТ".
