Новая серия комбинированных осциллографов Rigol MSO5000. 7 приборов в 1 корпусе.

23.11.2018

Компания Rigol Technologies, Inc выпустила новую серию комбинированных осциллографов MSO5000.

Серия MSO5000 построена на процессоре собственной разработки "Phoenix" с использование новейшей технологии Ultravision 2, что позволило добиться непревзойденной производительности для осциллографов данного класса.

Новые приборы могут объединять в одном корпусе до семи измерительных приборов:

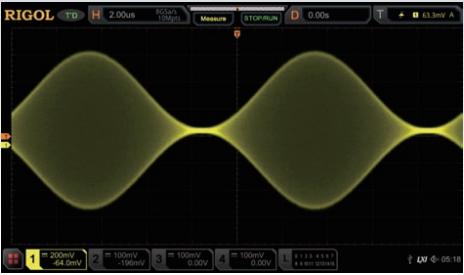

Цифровой осциллограф Два (MSO5102, MSO5072) или четыре (MSO5354, MSO5204, MSO5104, MSO5074) канала с возможностью программного апгрейда двухканальных моделей до четырехканальных. Полоса пропускания моделей: 350 МГц (MSO5354), 200 МГц (MSO5204), 100 МГц (MSO5104 и MSO5102), 70 МГц (MSO5074 и MSO5072) Возможность увеличения полосы пропускания любых моделей до 350 МГц Максимальная дискретизация до 8 Гвыб/сек в реальном времени Максимальная глубина записи 100 М точек (стандартно) и до 200 М точек (опция) Скорость захвата осциллограмм до 500000 осц/сек Расширенная система синхронизации, включая зональный триггер

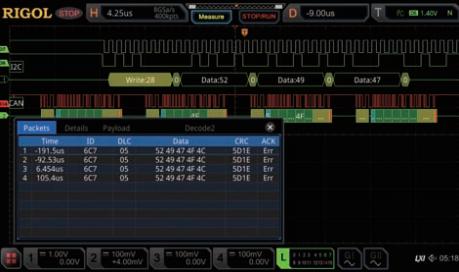

Логический анализатор 16 каналов при покупке пробника PLA2216 Максимальная глубина записи 25 М точек для цифровых каналов Частота дискретизации до 1 Гвыб/сек Функция записи и воспроизведения Одновременный анализ и отображение цифровых и аналоговых сигналов

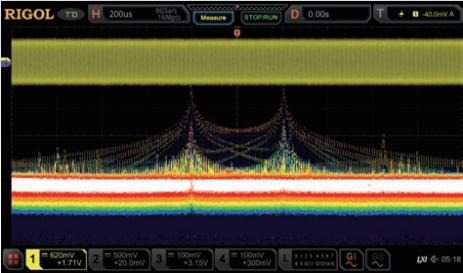

Анализатор спектра Расширенный анализ спектров в реальном времени на основе БПФ (FFT) Максимальная память до 1 М точек Частота анализа: до максимальной аналоговой полосы осциллографа Одновременное отображение до четырех групп операций Независимая цветовая персистенция для БПФ Поддержка до 15 пиков в функции поиска и таблице событий 6 оконных функций (прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник)

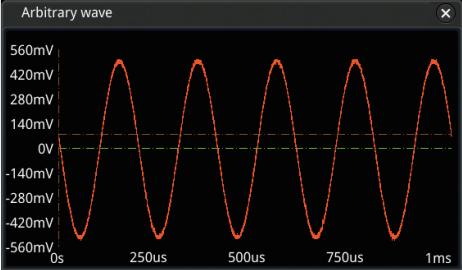

Генератор сигналов (опция MSO5000-AWG) Два выходных канала До 13 предустановленных форм Максимальная частота генерации 25 МГц Частота дискретизации до 250 Мвыб/сек Режимы модуляции (АМ, ЧМ, ШИМ), свипирования и пакетный режим

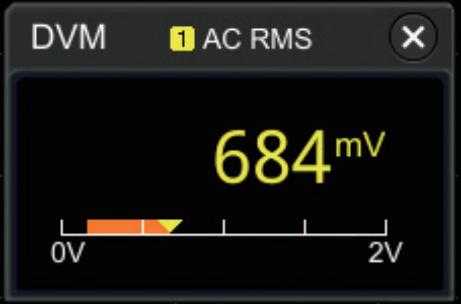

Цифровой вольтметр 3 разряда Функции измерения напряжения DC/AC, RMS/AC+DC RMS Звуковая сигнализация выхода за пределы измерения Отображение результатов измерения в цифровой форме и на аналоговой шкале

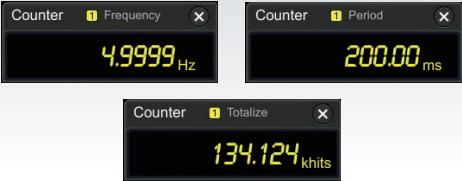

Частотомер Функции измерения: частота. период, счет импульсов Максимальное разрешение до 6 разрядов Максимальная частота до максимальной аналоговой полосы осциллографа Максимальная разрядность счетчика 48 бит

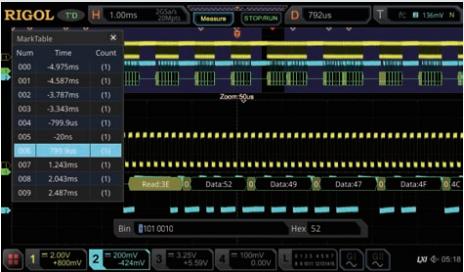

Анализатор протоколов RS-232 / UART декодирование - опция MSO5000-COMP I²C / SPI декодирование - опция MSO5000-EMBD LIN / CAN декодирование - опция MSO5000-AUTO FlexRay декодирование - опция MSO5000-FLEX I²S декодирование - опция MSO5000-AUDIO MIL-STD-1553 декодирование - опция MSO5000-AERO

Аналогично другой новой серии осциллографов Rigol DS/MSO7000 в MSO5000 используется сенсорный мультитач дисплей, правда меньшего размера (9 - дюймов) с разрешением 1024х600 точек, который позволяет проводить управление прибором и измерения при помощи касаний и жестов.

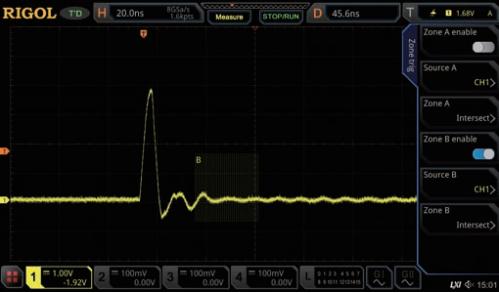

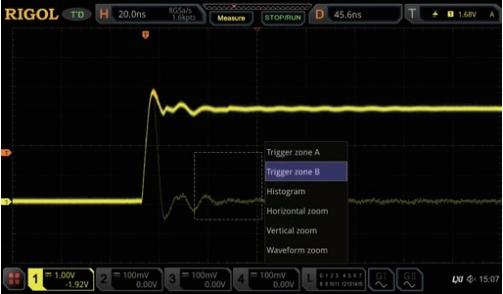

Наличие сенсорного дисплея открыло возможность применения в MSO5000 еще одной нужной и интересной новинке - зональному триггеру. Такой тип триггера очень удобен при отладке сложных сигналов. При его использовании пользователь выделяет (рисует) на сигнале одну или две прямоугольные области по событиям, в которых требуется произвести запуск

Зональный триггер может работать с другими 20 типами триггеров, и также поддерживает декодирование, запись формы сигнала и результатов теста Годен / Не годен и может быть особенно полезен при отладке сложных сигналов.
