Rohde & Schwarz оптимизирует источники питания для применения в образовательных целях

05.12.2018

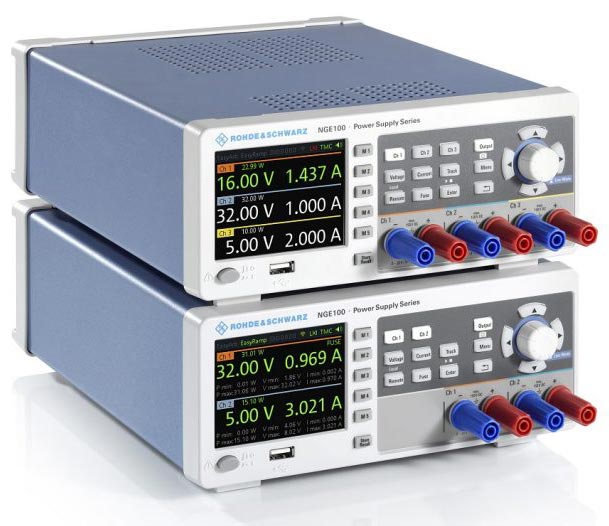

Rohde & Schwarz представила обновленную серию источников питания R&S NGE100B


В серию источников питания R&S®NGE100B входят двухканальный источник R&S® NGE102B и трехканальный источник R&S® NGE103B. Оба прибора предоставляют выходную мощность до 33,6 Вт на один канал.

Параметры/Модель R&S® NGE102B R&S® NGE103B
Количество выходных каналов 2 3
Максимальная выходная
мощность
66 Вт 100 Вт
Выходная мощность на канал максимум 33,6 Вт максимум 33,6 Вт
Выходное напряжение на канал от 0 В до 32 В от 0 В до 32 В
Выходной ток на канал от 0 А до 3 А от 0 А до 3 А

В отличие от большинства источников питания данного класса источники R&S® NGE100B имеют полностью одинаковые по электрическим параметрам выходные каналы. Все выходы не заземлены и защищены от короткого замыкания. Это позволяет легко комбинировать каналы с целью питания двухполюсных цепей, которым могут понадобиться, например, напряжения +12 В/–12 В, и избежать проблем с заземлением в сложных ИУ. Кроме того, выходные каналы могут соединяться последовательно или параллельно с целью получения более высоких значений токов или напряжений (до 96 В или до 9 А при использовании всех трех каналов источника R&S® NGE103B).

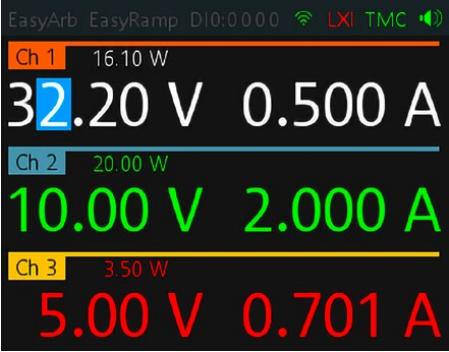

Для удобства использования предусмотрена цветовая маркировка каналов. На экране одновременно отображаются рабочие состояния всех каналов. Активные каналы указываются с помощью подсвеченных клавиш каналов. Активные выходы отображаются зеленым цветом при работе в режиме постоянного напряжения и красным — в режиме постоянного тока. Неактивные выходы отображаются белым цветом.

Для защиты прибора и испытуемого устройства (ИУ) источники питания R&S®NGE100B оснащены разнообразными функциями. Для каждого канала пользователи могут отдельно устанавливать максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP), максимально допустимое напряжение (защита от перенапряжения, OVP) или максимально допустимую мощность (защита от превышения мощности, OPP). При достижении заданного предела происходит отключение выходного канала. Защита от превышения температуры (OTP) предотвращает перегрев прибора.

Встроенная функция EasyArb позволяет пользователям запрограммировать последовательность значений время/напряжение или время/ток либо вручную через пользовательский интерфейс, либо через внешние интерфейсы.
Иногда испытательные последовательности должны имитировать рабочие условия, при которых требуется избегать резкого роста питающего напряжения. Эту задачу решает функция EasyRamp, которой оснащены источники питания серии R&S®NGE100B. Выходное напряжение может непрерывно увеличиваться во временном интервале от 10 мс до 10 с. Разумеется, функциями EasyArb и EasyRamp можно управлять как вручную, так и дистанционно, в том, числе через интерфейсы, расположенные на задней панели прибора.

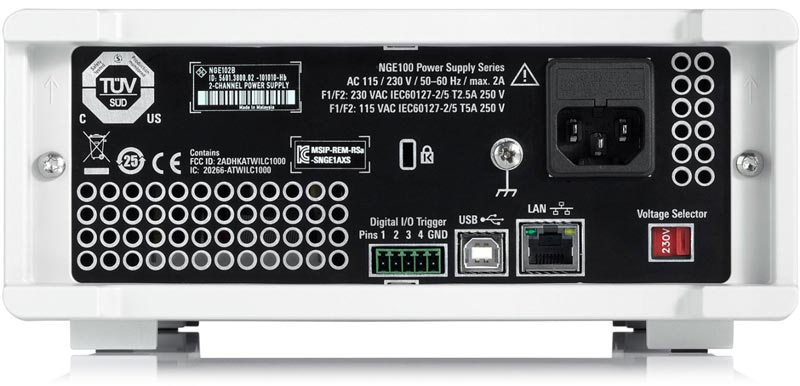

Помимо стандартного USB-разъема, источники питания R&S®NGE100B оснащаются дополнительным Ethernet-интерфейсом (R&S®NGE-K101), который может быть активирован пользователем с помощью ключевого кода, заказываемого отдельно. Источники питания серии R&S®NGE100B сертифицированы на соответствие стандарту LXI версии 1.4

Альтернатива дистанционному управлению источниками питания серии R&S®NGE100 — использование беспроводного LAN-интерфейса (R&S®NGE-K102), заказываемого отдельно. Модуль беспроводной локальной сети (LAN), активируемый с помощью ключевого кода, поддерживает клиентский режим, подразумевающий автоматическое подключение приборов к сети. Таким же образом могут подключаться другие источники питания или другие средства измерений. С помощью браузера всеми подключенными приборами можно управлять через сеть.

Еще одна опция для источников питания серии R&S®NGE100B — набор 4-битных цифровых интерфейсов входа/выхода, которые по отдельности могут использоваться как входы или выходы сигнала запуска.
