Цифровые осциллографы Rigol серии DS4000

12.11.2012

Уважаемые клиенты!
Представляем серию двухканальных цифровых осциллографов Rigol DS4000.



В состав серии цифровых осциллографов D4000 входит четыре двухканальных (DS40x2) и четыре четырехканальных моделей (DS40x4) которые различаются максимальной полосой пропускания: от 100 до 500 МГц.

DS4012DS4014DS4022
DS4024DS4032 DS4034DS4052
DS4054
Количество каналов24
24
24
24
Полоса пропускания100 МГц
200 МГц
350 МГц
500 МГц
Макс.частота дискретизации4 Гвыб/сек (2 Гвыб/сек на каждый канал)
Макс.глубина записи 140 миллионов точек (70 млн.точек на канал)
Макс.скорость захвата осциллограмм до 110 000 осц/сек
Автоматический покадровый
регистратор
 До 200 000 кадров

Для удобства работы с осциллограммами в осциллографах серии DS4000, также как и в сериях DS2000 и DS6000 применена новая инновационная технология UltraVision

, что позволило обеспечить:

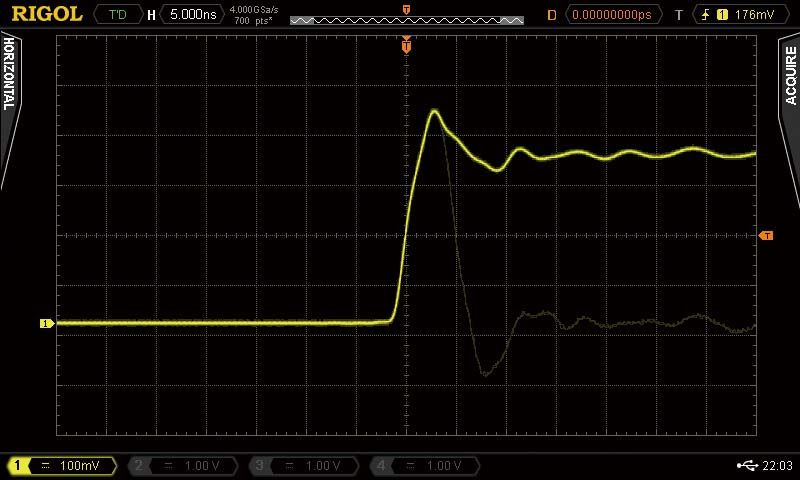

  • высокую скорость захвата осциллограмм (до 110000 осц./сек)

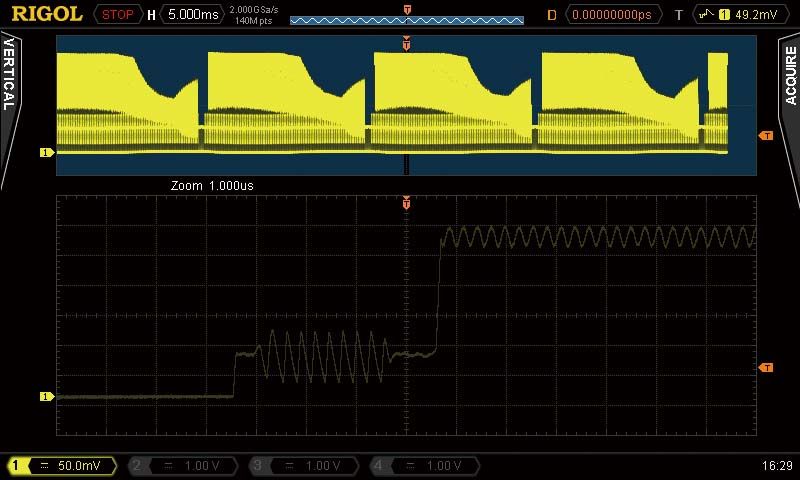

  • большую глубину записи до 140 млн.точек (70 миллионов точек на канал) и многоуровневую систему градаций яркости (256 градаций) при отображении сигнала


  • 256 градаций яркости при отображении сигнала


  • автоматическую регистрацию до 200 000 кадров
В новых осциллографах Rigol серии DS4000 используется расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других. Особенно хочется отметить возможность запуска для последовательных шин:

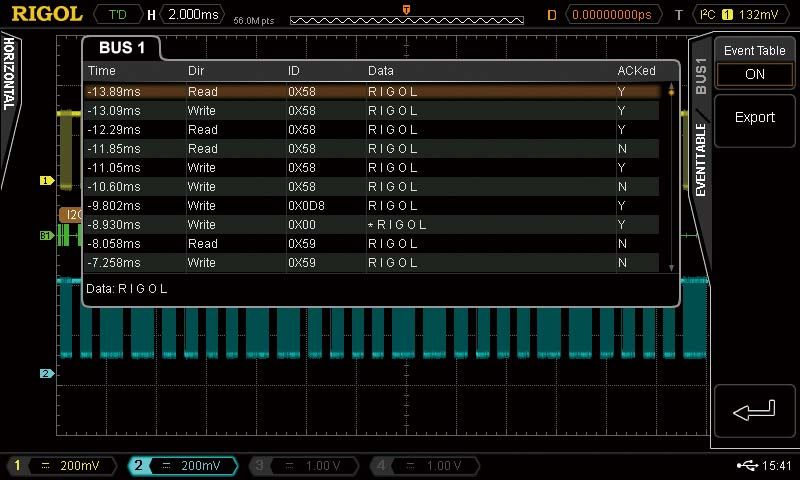

 I2C

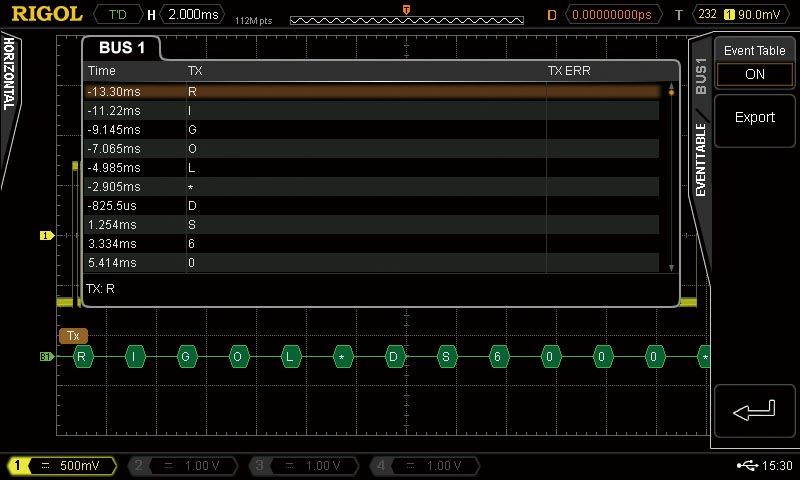

RS-232/UART


, а также SPI, CAN, USB и ряда других типов запуска

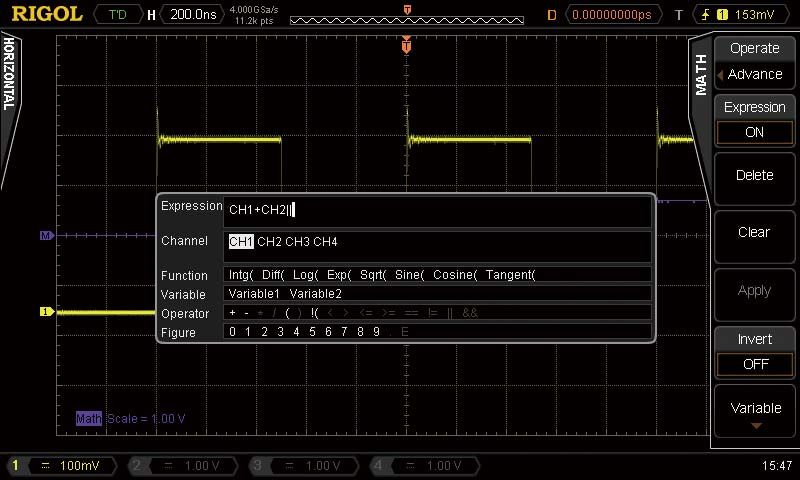

В цифровых осциллографах Rigol серии DS4000 предусмотрены большие возможности по математическим операциям над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые  расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR )

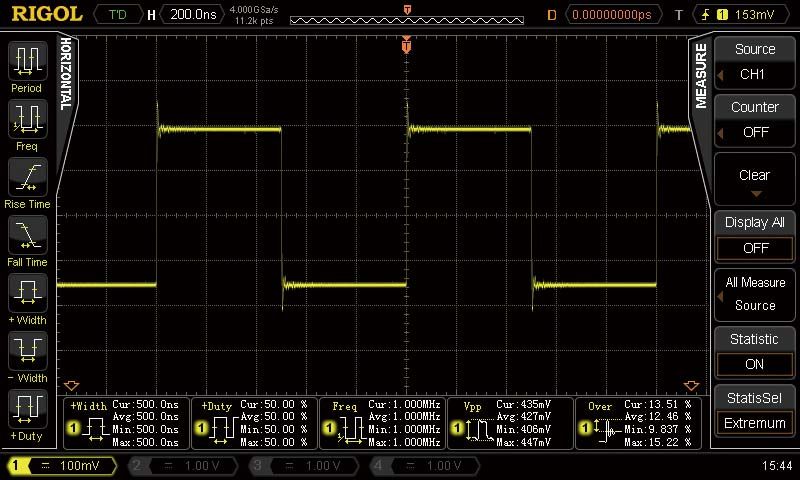

и автоматическим измерениям со статистической обработкой информации

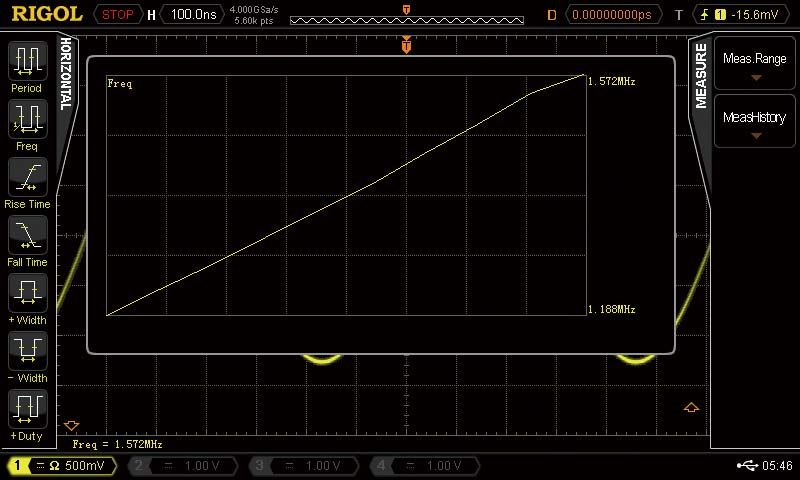

Также имеется возможность просмотра истории измерений (построение тренда)

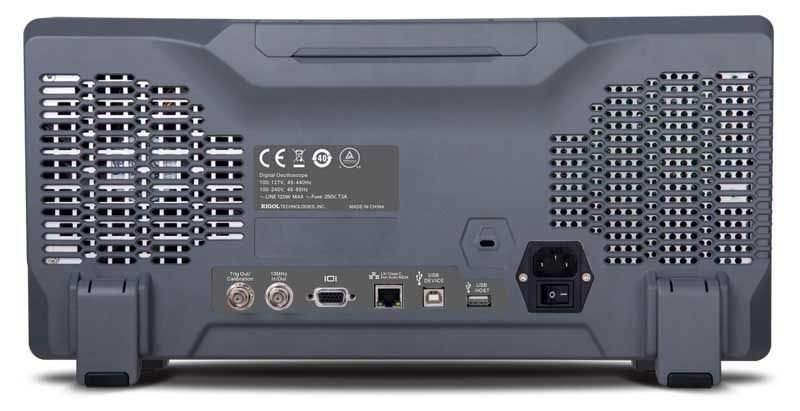

Все осциллографы Rigol серии DS4000 имеют интерфейсы: два USB Host, USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail/Fast/GND/Calibration).


Цифровые осциллографы Rigol серии DS4000 доступны к поставке по привлекательным ценам.

Ждем Ваших заказов!
