Цифровые осциллографы смешанных сигналов MSO серии 6 - в Государственном реестре средств измерений!

29.04.2019

По результатам испытаний получены свидетельства об утверждении типа средств измерений (включены в Госреестр СИ РФ) на цифровой осциллограф смешанных сигналов MSO серии 6.

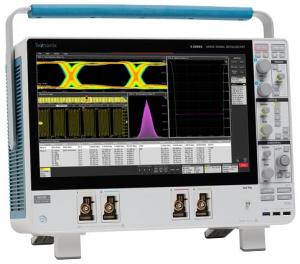

MSO серии 6 - это первый в отрасли осциллограф среднего ценового диапазона с полосой пропускания 8 ГГц и частотой дискретизации 25 Гвыб./с по всем 4 каналам удовлетворяет потребностям разработчиков высокоскоростных и сложных встраиваемых систем.

Частота дискретизации 25 Гвыб./с по всем каналам предоставляет разработчикам возможность одновременно и с высокой точностью исследовать сигналы до четырех высокоскоростных сигналов. Например, тактовую частоту и сигналы трех линий передачи данных памяти DDR3 можно наблюдать и анализировать одновременно, что позволит уменьшить время получения всех параметров разрабатываемой системы при помощи прибора, имеющего достаточное число полноценных каналов.

В осциллографах MSO серии 6 реализовано множество инноваций, включая:
  • уникальный интуитивно понятный интерфейс пользователя;
  • емкостной сенсорный экран с диагональю 15,6 дюймов и поддержкой стандартных жестов управления
  • инновационные каналы FlexChannel®
  • 12-разрядный АЦП, обеспечивающий разрешение до 16 разрядов;
  • полностью новый дизайн;
  • опциональную операционную систему Windows 10;
  • опции для декодирования и запуска по сигналам шин CAN FD, MIL-STD-1553, ARINC429 и SENT;
  • опции тестирования последовательных шин на соответствие стандартам Automotive Ethernet и USB 2.0;
  • опция расширенного анализа источников питания с двумя бесплатными улучшениями;
  • в число новых бесплатных возможностей входят сегментированная память FastFrame и расширенная функция автонастройки;
  • новая функция визуального запуска.
Подобно осциллографам MSO серии 5, осциллографы MSO серии 6 можно модернизировать, устанавливая в них:
  • встроенный генератор сигналов произвольной формы и стандартных функций;
  • бесплатные цифровой вольтметр и частотомер при регистрации прибора;
  • опции анализа протоколов
Кроме того, как и в осциллографах MSO серии 5, при подключении к осциллографу MSO серии 6 логического пробника TLP058 каждый вход FlexChannel обеспечивает 8 цифровых каналов, предоставляя возможность гибкого конфигурирования для измерения смешанных сигналов.

Посредством загрузки лицензии можно увеличить полосу пропускания осциллографов MSO серии 6.
Модели с полосой пропускания 1 ГГц (MSO64 6-BW-1000) могут быть обновлены вплоть до 8 ГГц (2,5 ГГц / 4 ГГц / 6 ГГц).

Номер в Государственном реестре средств измерений 74563-19.
