Новая серия двухквадрантных источников питания от Rohde & Schwarz NGM200

Новая серия двухквадрантных источников питания от Rohde & Schwarz NGM200

14.11.2019

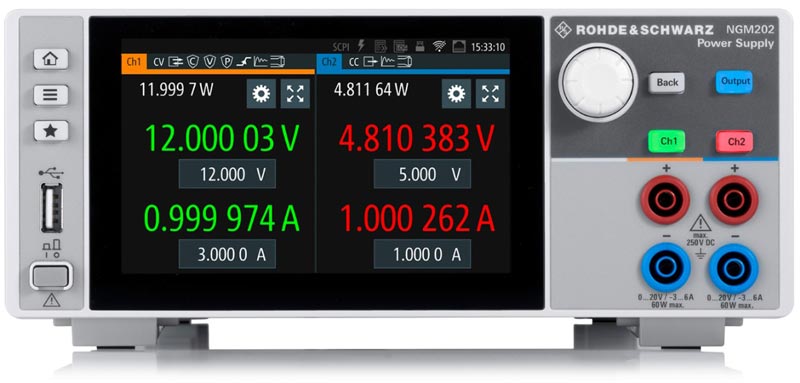

Одноканальный источник питания R&S®NGM201 и двухканальный источник питания R&S®NGM202 обеспечивают до 60 Вт выходной мощности на канал. Выходные каналы не заземлены, гальванически изолированы и защищены от перегрузки и коротких замыканий. В двухканальном источнике питания R&S®NGM202 каналы могут использоваться в качестве независимых источников питания или в виде каскадного соединения. Каналы могут подключаться параллельно с целью получения более высоких токов или последовательно с целью получения более высоких напряжений. Подключение двух каналов облегчает подачу питания на биполярные схемы, которым может требоваться, например, напряжение +12 В/–12 В.





Благодаря быстрому восстановлению менее чем за 30 мкс, минимальным выбросам даже при резком изменении нагрузки и быстрому регулированию импеданса источники питания R&S®NGM200 идеально подходят для подачи питания на устройства IoT и другие устройства, работающие от аккумуляторов.

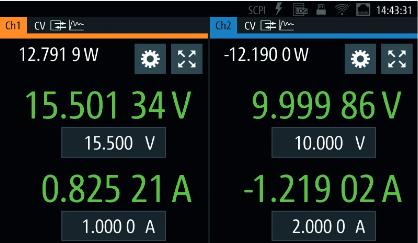

Линейная двухквадрантная конструкция выходных каскадов позволяет источникам питания из серии R&S®NGM200 работать в качестве источника и потребителя тока с минимальными уровнями остаточных пульсаций и шума, обеспечивая идеальную поддержку при разработке усилителей мощности и схем MMIC. Источник питания автоматически переключается с режима источника на режим потребителя (электронной нагрузки). Как только внешнее подаваемое напряжение превышает установленное номинальное напряжение, ток начинает течь в источник питания. На это указывает отрицательное значение тока.

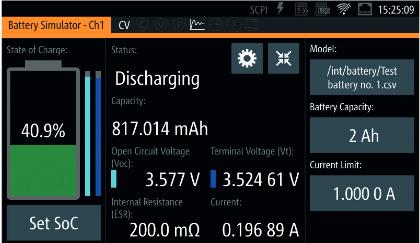

Дополнительная функция имитации аккумулятора обеспечивает условия проведения испытаний, имитирующие использование реальной аккумуляторной батареи. В частности, когда требуется оптимизировать жизненный цикл устройства с аккумуляторным питанием, необходимо учитывать режим разряда используемого типа аккумулятора. Функция имитации батареи прибора R&S ®NGM200 позволяет имитировать реальные выходные характеристики аккумулятора. Также может моделироваться режим зарядки аккумулятора. Это особенно важно при разработке зарядных устройств.



Источники питания R&S ® NGM200 обеспечивают высокоскоростную функцию FastLog для захвата результатов измерения напряжения и тока. Эти данные могут быть сохранены на внешнем USB-устройстве хранения данных или могут быть переданы на внешний ПК через USB или локальную сеть. Благодаря скорости сбора данных до 500 тыс. отсчетов/с результаты по напряжению и току доступны каждые 2 мкс. При использовании двухканального источника R&S®NGM202 сбор данных может выполняться одновременно по обоим каналам.
За счет такой высокой скорости захвата среди минимальных/максимальных значений можно обнаруживать даже пики в микросекундном диапазоне, которые не могут быть обнаружены более медленными приборами

В некоторых задачах требуется изменять напряжение или ток при проведении последовательности испытаний, например, для имитации различных условий зарядки аккумулятора. Функция Arb позволяет пользователям вручную настраивать последовательности значений время/напряжение или время/ток с помощью пользовательского интерфейса или программировать их с помощью внешних интерфейсов.
Иногда тестовые последовательности должны имитировать рабочие условия, при которых требуется избегать резкого роста питающего напряжения. Эта задача решается с помощью функции EasyRamp источников питания серии R&S
®NGM200. Выходное напряжение может увеличиваться непрерывно во временном интервале от 10 мс до 10 с.

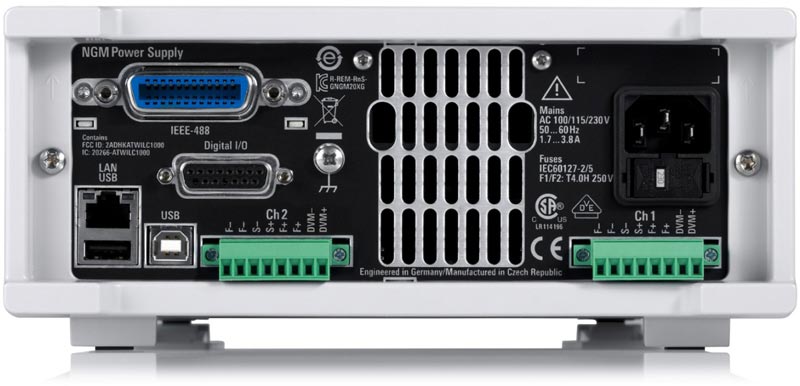

Для использования в испытательных системах возможно дистанционное управление источниками питания серии R&S®NGM200. Доступны следующие типы интерфейсов: USB, LAN (Ethernet), беспроводной LAN-интерфейс (опция R&S®NGM-K102), GPIB (опция R&S®NGM-B105).




Основные характеристики новых источников питания серии R&S®NGM200 приведены в таблице

R&S®NGM201 R&S®NGM202
Количество выходных каналов 1 2
Суммарная выходная мощность 60 Вт 120 Вт
Макс. выходная мощность на канал 60 Вт
Выходное напряжение на канал от 0 до 20 В
Выходное напряжение на канал ≤ 6 В: 6 А
> 6 В: 3 А
Время восстановления нагрузки < 30 мкс
Макс. мощность и ток на канал при использовании в качестве нагрузки 60 Вт, 3 А
