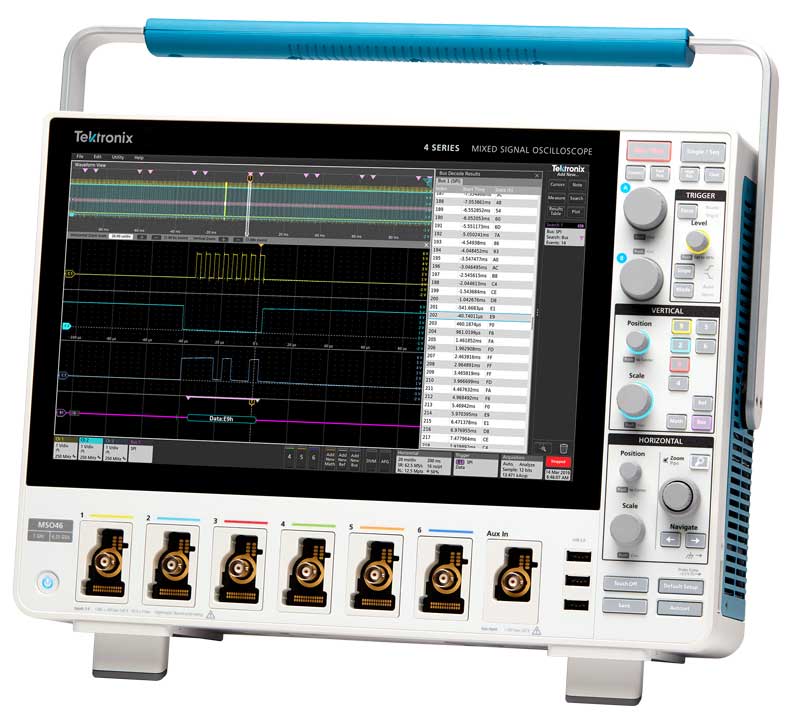

Цифровые осциллографы Tektronix серии MSO4 в Государственном Реестре!

10.01.2020

Информируем, что по результатам положительных испытаний повторно получены свидетельства об утверждении типа средств измерений (включены в Государственный реестр средств измерений) на осциллографы цифровые Tektronix серии серии MSO4.

Основные технические характеристики

  • Модели с 4 (MSO44) и 6 (MSO46) входами FlexChannel
    • Максимальное количество аналоговых каналов 4 (MSO44) и 6 (MSO46)
    • Максимальное количество цифровых каналов (с опциональным логическим пробником) 32 (MSO44) и 48 (MSO46)
  • Модели с полосой пропускания 1,5 ГГц, 1 ГГц, 500 МГц, 350 МГц, 200
  • Полоса пропускания может быть расширена (до 1,5 ГГц)
  • Частота дискретизации 6,26 Гвыб./с по всем каналам
  • Длина записи 31,25 стандартно (62,5 млн. точек опция) по всем каналам
  • Максимальная скорость захвата сигнала >500 000 осциллограмм в секунду
  • Разрядность АЦП 12 бит
    • 8 бит @ 6,25 Гвыб/c
      12 бит @ 3,125 Гвыб/c
      13 бит @ 1,25 Гвыб/c (High Res)
      14 бит @ 625 MS/s (High Res)
      15 бит @ 312,5 MS/s (High Res)
      16 бит @ ≤125 MS/s (High Res)
  • Вертикальное разрешение
  • Генерация сигналов произвольной формы и стандартных функций (опция)
    • 13 предварительно заданных форм сигнала
    • Генерация сигналов с частотой до 50 МГц
    • Длина записи сигнала произвольной формы 128 000 точек
    • Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с
  • Цифровые каналы (пробник опция)
    • Максимальное количество цифровых каналов (с опциональным логическим пробником) 32 (MSO44) и 48 (MSO46)
    • длина записи 31,25 стандартно (62,5 млн. точек опция) по всем каналам
    • разрешение по времени 160 пс
  • Запуск, декодирование и поиск для сигналов последовательных шин (опция)
    • Поддерживаются стандарты последовательных шин I2C, SPI, RS-232/422/485/UART, USB 2.0 LS/FS/HS, CAN, CAN FD, LIN, FlexRay, SENT, SPMI, Ethernet, Audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC429.
  • Цифровой вольтметр / частотомер (бесплатно при регистрации прибора)
    • Измерение ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
    • Измерение частоты с разрешением 8 разрядов
Срок действия свидетельств до 28 ноября 2024 года.
Номер в ГР средств измерений 76763-19.
