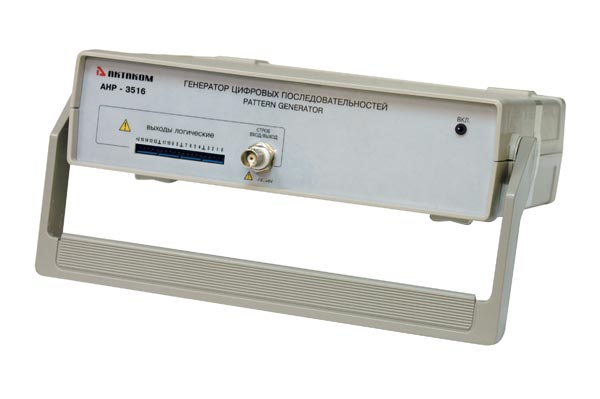

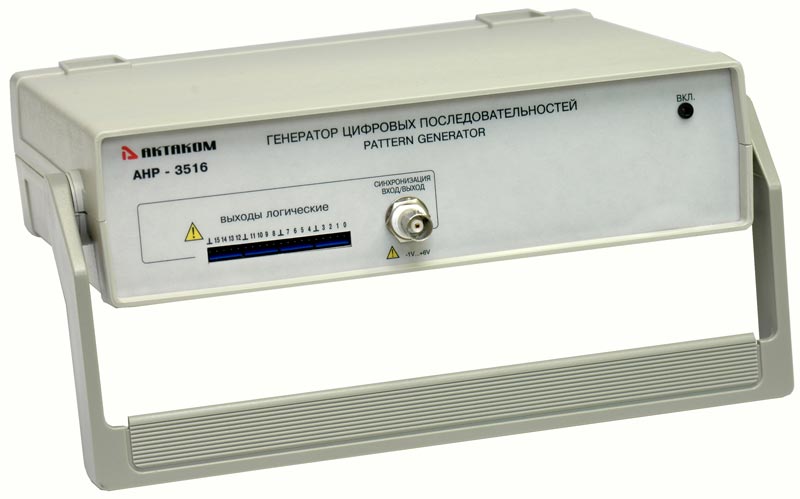

АНР-3516 USB Генератор цифровых последовательностей
АНР-3516 USB Генератор цифровых последовательностей
◄►
Торговая марка:
Гарантийный срок: 14 месяцев Снято с производства
Генератор цифровых последовательностей (генератор паттернов) используется для настойки цифровых схем. Выполнен в виде приставки к ПК. 16 каналов, частота внутреннего тактирования до 100 МГц, частота внешнего тактирования до 50 МГц, память 256 кБ на канал, амплитуда выходного напряжения от 1.8 В до 4.3 В, возможность загрузки сигнала из файла, USB 1.1, ПО для Windows XP, Windows 7, Windows 8, +6/220 В/50 Гц, размеры 260x210x70, вес 2 кг
16-канальный USB генератор цифровых последовательностей АНР-3516 обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода. Генератор цифровых последовательностей (паттернов) АКТАКОМ АНР-3516 предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов АНР-3516 позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств
Технические характеристики
16 цифровых каналов
длина памяти на канал 256 кбит
частота внутреннего тактирования 2 Гц...100 МГц
частота внешнего тактирования до 50 МГц
амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ
требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ
внешняя синхронизация
запуск внешних устройств
предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В
регулируемые пороги срабатывания при внешней синхронизации/тактировании
питание +6 В / ~220 В / 50 Гц, 15 Вт
интерфейс USB 1.1
габаритные размеры 260x210x70 мм
масса не более 1,5 кг
Программное обеспечение AKTAKOM Digital Waveform Editor обеспечивает следующие функции:
возможность редактирования цифрограмм графическим и табличным способами
возможность заполнения цифрограммы аналоговыми формами
возможность работы с блоками данных
работа в режиме счетчика
работа в режиме генератора псевдослучайной последовательности
работа в пошаговом режиме
управление синхронизацией и тактированием
управление выходным напряжением и порогами срабатывания
управление частотой дискретизации
сохранение цифрограммы в файл и чтение цифрограммы из файла
установка цветовой схемы
печать текущих изображений
изменение названия любого канала на пользовательское
ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм Приложение AKTAKOM Digital Waveform Editor предназначено для создания, редактирования и анализа 16-канальных логических сигналов (далее – цифрограмм). Программа разработана для использования совместно с программным обеспечением 16-канальных логических анализаторов (AKC-3166, ACK-4166…) и генераторов цифровых последовательностей (AHP-3516, AHP-3616) АКТАКОМ.
AHP-3516_SDK Полный комплект средств разработки ПО Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для управления 16-канальными генераторами цифровых последовательностей АКТАКОМ АНР-3516 и АКТАКОМ АНР-3616, а также модулями генераторов цифровых последовательностей в комбинированных приборах АКТАКОМ АСК-4174 и АКТАКОМ АСК-4114. Данный комплект разработчика не имеет собственных средств формирования паттернов и использует для этого ADWE. Работает в среде Windows и LabView с интерфейсами USB и LAN.
AHP-3516_SDK_Base Базовый комплект средств разработки ПО Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
APG Aktakom Pattern Generator Программное обеспечение Программное обеспечение Aktakom Pattern Generator предназначено для управления генераторами цифровых последовательностей АКТАКОМ АНР-3516 и АНР-3616, а также модулями генераторов цифровых последовательностей в составе комбинированных приборов АКТАКОМ.
AULFConverter Конвертер файлов формата AKTAKOM USB Lab Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
