ADS-3026 Одноканальный USB осциллограф - приставка
ADS-3026 Одноканальный USB осциллограф - приставка
Торговая марка:
Гарантийный срок:
12 месяцев
Снято с производства
Цифровой осциллограф карандашного типа. 1 канал. Полоса пропускания 25 МГц, Разрешение 8 бит. Дискретизация 100 Мвыб/сек Коэффициент отклонения 5 мВ/дел - 5 В/дел. Коэффициент развертки 5 нс/дел - 100 с/дел.Глубина записи 5 К точек. Макс. входное напряжение 400 Вп-п (AC+DC). Входной импеданс 1 МОм||20 пФ. 18 автоизмерений, FFT. Регистратор. Интерфейсы USB 2.0 (изолированный). Питание от USB. Русское меню. Габаритные размеры 150 х 20 х 18 мм. Вес 27 г.
Розничная цена:
По запросу
НДС включён в цену
На заказ

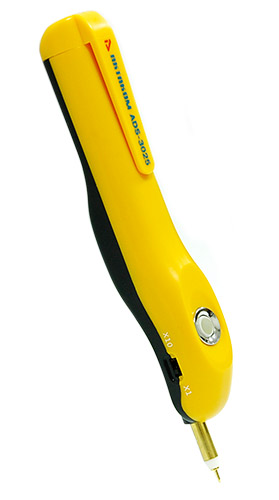

Осциллограф ADS-3026 - это цифровой USB осциллограф "карандашного" типа, который имеет гальванически развязанный интерфейс USB.
Осциллограф имеет полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.
Характеритстика
Значение
Полоса пропускания
25 MГц
Количество каналов
1
Регистрация
Режим
Обычный, пиковый детектор , усреднение
Макс. дискретизация (реальное время)
100 Mвыб/сек
Вход
Связь по входу
закрытый, открытый, земля
Входной импеданс
1 MΩ±2% в параллель 20 пФ±5 пФ
Учет ослабления пробников
1X, 10X
Максимальное входное напряжение
400 Вп-п (DC + AC пик-пик)
Параметры горизонтальной системы
Интерполяция
(sin x)/x
Глубина записи
5К точек
Коэффициент развертки
5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Параметры вертикальной системы
АЦП
8 бит
Вертикальное отклонение
5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала
25 МГц
Полоса пропускания для однократного сигнала
Полный диапазон
Низкочастотный предел
≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания
≤14 нс (типичное)
Погрешность коэф.усиления
±3%
Измерения
Курсорные
ΔV, ΔT и 1/ΔT между курсорами
Автоматические
Vpp , Vmax , Vmin , Vtop , Vbase , Vamp , Vavg , Vrms , Overshoot , Preshoot , Freq , Period , Rise Time , Fall Time , +Width , -Width , +Duty , -Duty
Математические операции
FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)
Система запуска
Режим запуска
Однократный, обычный, авто
Тип запуска
Запуск по фронту , запуск по длительности импульса , запуск по скорости нарастания
Диапазон установки уровня запуска
±5 делений от центра экрана
Покадровый регистратор
Режимы
запись, воспроизведение
Количество кадров
1 ~ 100 000 кадров
Интервал
10 мс ~ 100 000 мс, с шагом 1~2~5
Формат записи
*.cap
Режим растяжки
Ширина окна
5 нс ~ 100 с, с шагом 1~2~5
Задание окна
Курсорами, цифровая форма
Дополнительные функции
Режим "Годен - Не годен"
Задание маски по горизонтали
± 10 делений
Задание маски по вертикали
± 5 делений
Статус прохода
однократный с остановкой, цикличный
Формат сохранения файлов
текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png),
Интерфейс
USB 2.0 (изолированный)
Питание
от USB порта ( 5 В/300 мА)
Потребляемая мощность
менее 1,5 Вт
Габаритные размеры
150 мм × 20 мм × 18 мм (Д*В*Г)
Вес
около 27 гр

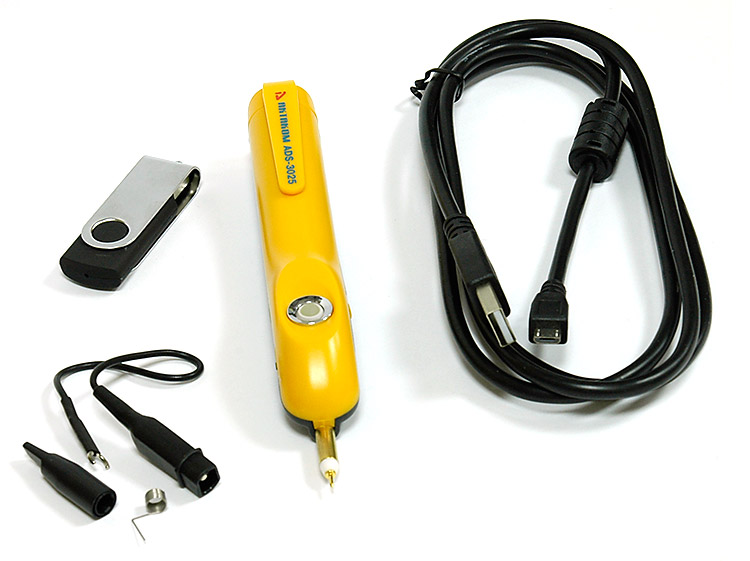

Стандартная комплектация
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение " после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения перейдите в раздел "Техническая поддержка " -> "Файлы для Вашего прибора АКТАКОМ ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru , пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Совместимое программное обеспечение
Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
