RIGOL MC3065 Модуль измерения для M300

Торговая марка:
Гарантийный срок: 12 месяцев

Измерительный модуль для системы M300. Постоянное напряжение: до 300 В, баз. погр. 0,0035% (1 год). Постоянныq ток: до 1 А, баз. погр. 0,05% (1 год). Переменное напряжение: до 300 В (True RMS). Переменный ток: до 1 А (True RMS). Сопротивление: до 100 МОм (2/4 проводная схема). Частота: 3 Гц - 1 МГц. Измерение температуры: термопары типа B, E, J, K, N, R, S , T ; платиновые сопротивления; термосопротивления. Подключение внешнего сенсора физических величин.

Розничная цена: 50 370,00 руб.
с учётом скидки
действует до 01.12.2025

НДС включён в цену

Есть на складе

В корзину Быстрый заказ
(без регистрации)

Характеристики

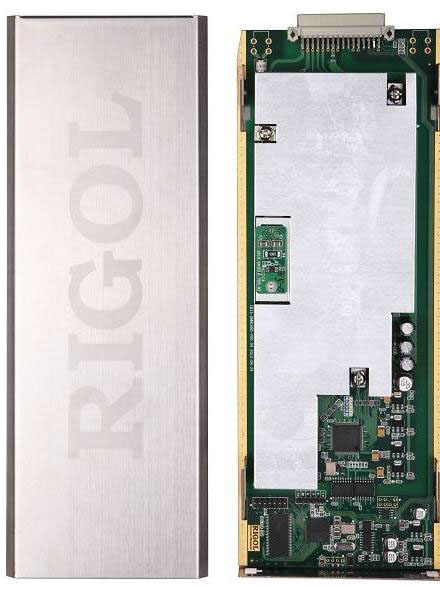

MC3065 - измерительный модуль для системы сбора и хранения данных M300.

Технические харктеристики

Измерение напряжения постоянного тока:

Диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ	0.0040 + 0.0025
2.00000 В	0.0035 + 0.0006
20.0000 В	0.0040 + 0.0005
200.000 В	0.0050 + 0.0006
300.000 В	0.0055 + 0.0010

Измерение силы постоянного тока:

Диапазон	Испыт.напряжение на нагрузке	Погрешность (1 год) (%Iизм+% от диапазона)
200.000 мкА	<0,03 В	0.050 + 0.015
2.00000 мА	<0,25 В	0.050 + 0.003
20.0000 мА	<0,07 В	0.050 + 0.015
200.000 мА	<0,7 В	0.050 + 0.003
1.00000 А	<0,12 В	0.100 + 0.020

Измерение напряжения переменного тока (среднеквадратическое значение):

Диапазон	Частота измерения	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ	3 Гц -5 Гц	1.00 + 0.04
	5 Гц -10 Гц	0.35 + 0.04
	10 Гц -20 кГц	0.06 + 0.04
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
2.00000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.06 + 0.03
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
20.0000 В	3 Гц -5 Гц	1.00 + 0.04
	5 Гц -10 Гц	0.35 + 0.04
	10 Гц -20 кГц	0.08 + 0.04
	20 кГц -50 кГц	0.15 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
200.000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.08 + 0.03
	20 кГц -50 кГц	0.12 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50
300.000 В	3 Гц -5 Гц	1.00 + 0.03
	5 Гц -10 Гц	0.35 + 0.03
	10 Гц -20 кГц	0.08 + 0.03
	20 кГц -50 кГц	0.15 + 0.05
	50 кГц -100 кГц	0.60 + 0.08
	100 кГц -300 кГц	4.00 + 0.50

Измерение силы переменного тока (среднеквадратическое значение):

Диапазон	Частота измерения	Погрешность (1 год) (%Iизм+% от диапазона)
200.0000 мкА	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
2.000000 мА	3 Гц-5 Гц	1.00 + 0.04
	5 Гц-10 Гц	0.30 + 0.04
	10 Гц-5 кГц	0.12 + 0.04
	5 кГц-10 кГц	0.20 + 0.25
20.00000 мА	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70
200.0000 мА	3 Гц-5 Гц	1.00 + 0.04
	5 Гц-10 Гц	0.30 + 0.04
	10 Гц-5 кГц	0.10 + 0.04
	5 кГц-10 кГц	0.20 + 0.25
1.000000 А	3 Гц-5 Гц	1.10 + 0.06
	5 Гц-10 Гц	0.35 + 0.06
	10 Гц-5 кГц	0.15 + 0.06
	5 кГц-10 кГц	0.35 + 0.70

Измерение сопротивления (2-х и 4-х проводная схема):

Диапазон	Тестовый ток	Погрешность (1 год) (%Rизм+% от диапазона)
200.0000 Ом	1 мА	0.010+ 0.004
2.000000 кОм	1 мА	0.010 + 0.001
20.00000 кОм	100 мкА	0.010 + 0.001
200.0000 кОм	10 мкА	0.010 + 0.001
1.000000 МОм	2 мкА	0.012 + 0.001
10.00000 МОм	200 нА	0.040 + 0.001
100.0000 МОм	200 нА \|\| 10 МОм	0.800 + 0.010

Измерение частоты и периода:

Диапазон	Частотный диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200 мВ - 300 В	3 Гц -5 Гц	0.07
	5 Гц -10 Гц	0.04
	10 Гц -40 Гц	0.02
	40 Гц -300 кГц	0.007
	200 кГц -1 МГц	0.007

Измерение температуры

Тип пробника	Тип пробника	Диапазон	Погрешность (1 год)
Платиновое сопротивление RTD	α = 0.00385	-200 °С ~ 600 °С	0.16 °С
	α = 0.00389	-200 °С ~ 600 °С	0.17 °С
	α = 0.00391	-200 °С ~ 600 °С	0.14 °С
	α = 0.00392	-200 °С ~ 600 °С	0.15 °С
Термосопротивление	2,2 кОм	-40 °С ~ 150 °С	0.08 °С
	3 кОм	-40 °С ~ 150 °С	0.08 °С
	5 кОм	-40 °С ~ 150 °С	0.08 °С
	10 кОм	-40 °С ~ 150 °С	0.08 °С
	30 кОм	-40 °С ~ 150 °С	0.08 °С
Термопара	B	-0 °С ~ 1820 °С	0.76 °С
Термопара	E	-270 °С ~ 1000 °С	0.5 °С
Термопара	J	-210 °С ~ 1200 °С	0.5 °С
Термопара	K	-270 °С ~ 1372 °С	0.5 °С
Термопара	N	-270 °С ~ 1300 °С	0.5 °С
Термопара	R	-50 °С ~ 1768.1 °С	0.5 °С
Термопара	S	-50 °С ~ 1768.1 °С	0.6 °С
Термопара	T	-270 °С ~ 400 °С	0.5 °С
