АКТАКОМ APS-5333 Источник питания 3-х канальный программируемый

APS-5333 Источник питания 3-х канальный программируемый
APS-5333 Источник питания 3-х канальный программируемый - вид спереди
Торговая марка: АКТАКОМ
Снято с производства
Замена: APS-5603, APS-5613, DP832
USB Host RS-232

2х30В/2х3А, 5В/3А. Макс.мощность 195 Вт. 3 канала. ЖК дисплей 3,9". Разрешение 1 мВ/1 мА. Пульсации/шум – 2 мВскз. Кнопка включения/отключения нагрузки. Интерфейс USB-host, USB-device, RS-232 . Режим работы по списку: 100 групп. Последовательное и параллельное соединение каналов, биполярный режим. Размеры 480x230x330 мм. Вес 6,2 кг

Розничная цена: недоступно

НДС включён в цену

На заказ



Технические характеристики


Канал 1/Канал 2 Фиксированный выход
(5В)
Выходные параметры
Напряжение Независимый режим работы каналов/
Параллельное соединение каналов
0~30 В 5 В
Последовательное соединение каналов
0~60 В
Биполярный режим
-30 В ~+30 В
Ток Независимый режим работы каналов/
Последовательное соединение каналов/
Биполярный режим
0~3 A 3A
Параллельное соединение каналов 0~6 A
Нестабильность по сети
CV ≤0.01% + 3 мВ ≤3 мВ
CC ≤0.1% + 3 мА

Нестабильность по нагрузке
CV ≤0.01% + 3 мВ
≤0.1%+3 мВ
CC ≤0.2% + 3 мА

Пульсации и шум
(20 Гц~7 МГц)
CV
≤2 мВскз
≤10мВскз
CC ≤5 мАскз
Разрешение установки
Напряжение 1 мВ не нормировано
Ток 1 мА
не нормировано
Погрешность установки
(25°C±5°C)
Напряжение ≤0.05% + 1 мВ не нормировано
Ток ≤0.1% + 1 мА не нормировано
Разрешение считывания Напряжение 1 мВ (<10 В) 10 мВ (≥10 В) не нормировано
Ток 1 мА не нормировано
Погрешность считывания
(25°C±5°C)
Напряжение ≤0.05% + 1 мВ(<10 В) ≤0.05% + 10 мВ(≥10 В) не нормировано
Ток ≤0.1% + 1 мА не нормировано
  • Дисплей: ЖК, цветной, 3.9"
  • Разрешение дисплея: 480 × 320 пикселей
  • Дисплей цвета: 65536 цветов, TFT матрица
  • Габаритные размеры: 480x230x330 мм
  • Вес: 6.2 кг

Стандартная комплектация

  • Прибор 1шт.
  • Кабель питания 1шт.
  • Руководство по эксплуатации 1экз.
  • Кабель USB 1шт.
  • Упаковочная тара 1шт.

Дополнительная комплектация

  • Измерительный кабель PTL904-3
  • Измерительный кабель PTL904-4
  • Измерительный кабель PTL908-1
  • Измерительный кабель PTL908-2
  • Зажим типа крокодил PTL909-5

Часто задаваемые вопросы

  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Как выбрать режим работы источника питания APS-5333?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
  • Как выбрать опции в меню SYSTEM и сбросить на заводские настройки источник питания APS-5333?
  • Как подключить нагрузку в режиме "плюс-минус" к источнику питания APS-5333?
  • Как использовать источник питания APS-5333 в стандартном режиме?
  • Как программировать режим работы по таймеру источника питания APS-5333?
  • Как сохранить и восстановить данные в источнике питания APS-5333?
  • Как включить меню "Help" в источнике питания APS-5333?

  • Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Как выбрать режим работы источника питания APS-5333?

    Прибор имеет четыре режима работы выходов: независимый, параллельный, последовательный и плюс-минус. Для переключения между режимами работы нажмите клавишу MODE. Выбранный режим отображается на дисплее прибора.

    Значки статуса

    - Прибор подключен к ПК - Режим последовательных выходов
    - Запись выходного сигнала - Режим плюс-минус
    - Обнаружено USB- устройство - звук включен
    - Режим независимых выходов - звук выключен
    - Режим параллельных выходов - включен режим работы по таймеру

    Значки статусов и диапазоны выходных величин для режимов работы прибора

    Режимы работы Независимый Параллельный Последовательный Плюс-минус
    Значок статуса
    Диапазон выходных напряжений 0…30 В 0…30 В 0…60 В 0…±30 В
    Диапазон выходных токов 0…3 А 0…6 А 0…3 А 0…3 А

    Выход канала 3 имеет фиксированное напряжение 5 В и ток до 3 А на выходе. Канал 3 включен постоянно, пока прибор работает.


    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Как выбрать опции в меню SYSTEM и сбросить на заводские настройки источник питания APS-5333?

    Работа с меню "SYSTEM"

    1. Нажмите клавишу SYSTEM чтобы войти в меню.
    2. Используйте клавиши ▲ и ▼ или поворотный регулятор для перемещения по строкам меню.
    3. Нажмите клавишу ◄, ENTER или поворотный регулятор чтобы войти в выбранное подменю. Чтобы вернуться в главное меню нажмите клавишу ►.
    4. Используйте клавиши ▲ и ▼ или поворотный регулятор для перемещения по строкам подменю.
    5. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.
    6. Нажмите клавишу SYSTEM чтобы выйти из меню.

    Описание меню "SYSTEM"

    Установка языка

    1. Нажмите клавишу SYSTEM и выберите подменю «Язык».
    2. Выберите язык из списка.
    3. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

    Установка яркости дисплея и таймаута экранной заставки

    1. Нажмите клавишу SYSTEM и выберите подменю «Дисплей».
    2. Для настройки яркости выберите «Яркость». Настройте яркость при помощи клавиш ◄ и ► или поворотного регулятора. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.
    3. Для настройки таймаута экранной заставки выберите «Хран.экр». Настройте время до включения заставки при помощи клавиш ◄ и ► или поворотного регулятора. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

    Установка даты и времени, включение/выключение звукового сигнала

    1. Нажмите клавишу SYSTEM и выберите подменю «Уст.Сист».
    2. Для настройки даты и времени выберите «С.время».
    3. При помощи клавиш ▲, ▼, ◄, ► и поворотного регулятора настройте дату и время.
    4. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.
    5. Для включения/выключения звукового сигнала выберите «Сигнал».
    6. Нажмите клавишу ENTER или поворотный регулятор для того, чтобы включить или выключить звуковой сигнал.

    Информация о системе

    Для ознакомления с информацией о системе нажмите клавишу SYSTEM и выберите подменю «Сист.инфо». Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

    Установка параметров по умолчанию

    Нажмите клавишу SYSTEM и выберите подменю «Зав.Уст.». Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

    Пункт меню Заводские установки
    Яркость 9
    Заставка Выкл
    Звуковой сигнал Вкл

    Перечень заводских настроек:

    Режим работы Независимый Параллельный Последовательный Плюс-минус
    Параметр Канал 1 Канал 2 Полож. Отрицат.
    Стандартный режим Напряжение, В 5 5 12 15 12 12
    Ток, А 0,5 0,5 1 1,5 0,5 0,5
    O.V.P, В 5,5 5,5 12,5 15,5 12,5 12,5
    O.C.P, А 0,6 0,5 1,1 1,6 0,6 0,6
    Статус O.V.P / O.C.P выкл выкл выкл выкл выкл выкл
    Работа по таймеру O.V.P, В 15 15 12 24 12 12
    O.C.P, А 1,5 1,5 1,5 1,5 0,5 0,5
    Статус O.V.P / O.C.P выкл выкл выкл выкл выкл выкл

    Наверх

    Как подключить нагрузку в режиме "плюс-минус" к источнику питания APS-5333?

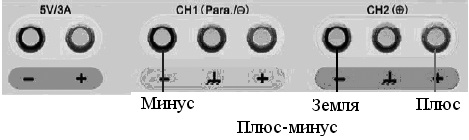

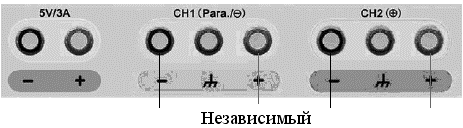

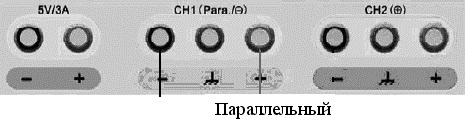

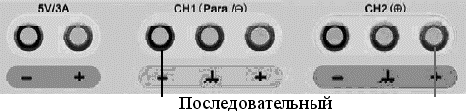

    Схемы подключения к выходам источника питания

    Возможны 4 варианта подключения нагрузки к источнику питания: 2 независимых канала, параллельное и последовательное соединение каналов и подключение "плюс-минус"для получения биполярного питания.

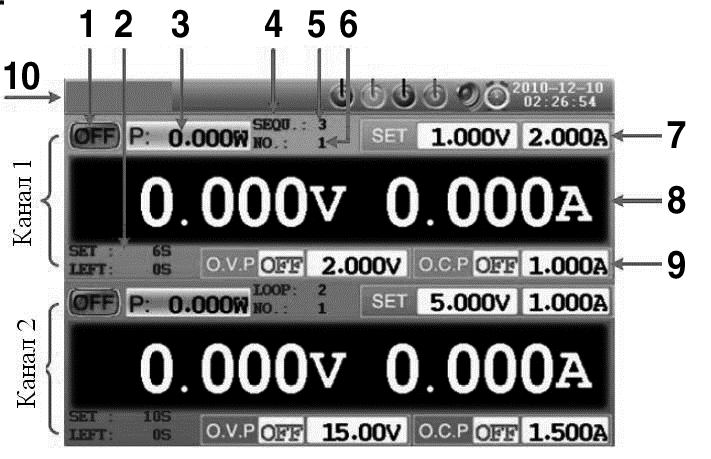

    Интерфейс прибора в режиме независимых выходов

    1. Состояние канала 1 (включен/выключен)
    2. Установленное и оставшееся время работы канала 1, если включена работа по таймеру
    3. Измеренное значение мощности на выходе канала 1
    4. Режим работы по таймеру для канала 1
    5. Номер предустановки для канала 1
    6. Порядковый номер выходного сигнала, если включена работа по таймеру для канала 1
    7. Установленные значения тока и напряжения для канала 1
    8. Измеренные значения тока и напряжения на выходе канала 1
    9. Статус и установленные значения O.V.P и O.C.P для канала 1
    10. Значки статуса

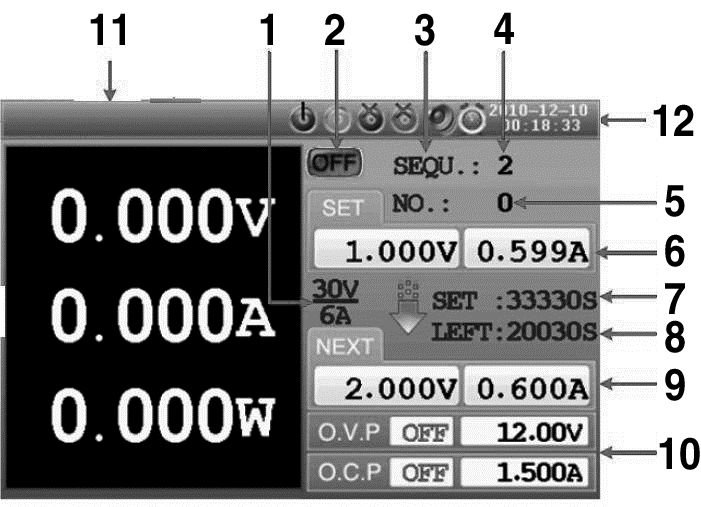

    Интерфейс прибора в режиме параллельных и последовательных выходов

    1. Максимальные значения тока и напряжения
    2. Статус канала
    3. Режим выхода для работы по таймеру
    4. Номер предустановки
    5. Порядковый номер выходного сигнала при работе по таймеру
    6. Установленные значения тока и напряжения
    7. Установленное время работы при работе по таймеру
    8. Установленное время задержки при работе по таймеру
    9. Следующие установленные значения тока и напряжения, если включена работа по таймеру
    10. Статус и установленные значения O.V.P и O.C.P
    11. Измеренные значения тока, напряжения и мощности
    12. Значки статуса

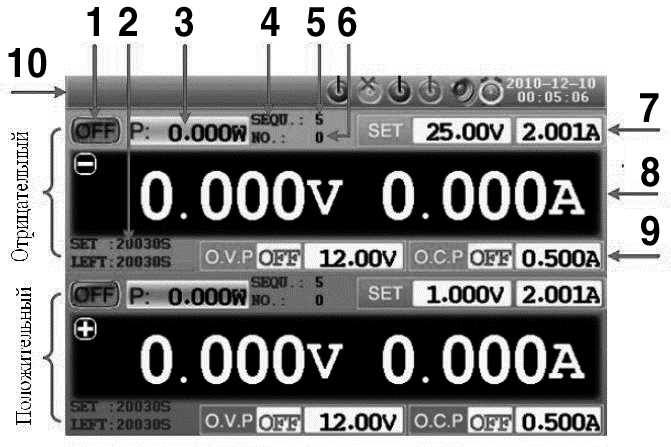

    Интерфейс прибора в режиме "плюс-минус"

    1. Статус выхода для отрицательного
    2. Установленное время работы и задержки при работе по таймеру
    3. Измеренное значение мощности для отрицательного
    4. Режим выхода при работе по таймеру для отрицательного
    5. Номер предустановки для отрицательного
    6. Порядковый номер выходного сигнала при работе по таймеру для отрицательного
    7. Установленные значения тока и напряжения для отрицательного
    8. Измеренные значения тока и напряжения для отрицательного
    9. Статус и установленные значения O.V.P и O.C.P для отрицательного
    10. Значки статуса

    Наверх

    Как использовать источник питания APS-5333 в стандартном режиме?

    Включение/выключение выхода канала

    Режим независимых каналов.

    Нажмите оранжевую и (или) синюю клавишу ON/OFF для включения/выключения выхода канала 1 и (или) канала 2 соответственно. Клавиши ON/OFF подсвечиваются при включенном выходе.

    Режимы параллельный, последовательный и плюс-минус.

    Нажмите оранжевую клавишу ON/OFF для включения/выключения выхода. Синяя клавиша ON/OFF не работает в этих режимах.

     Установка выходного напряжения и тока.

    Режим независимых каналов.

    1. Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока канала 1. Используйте клавиши ▲, ▼, ◄, ► или поворотный регулятор для ввода значений напряжения или тока. Также можно использовать цифровые клавиши.

    2. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

    3. Аналогичным образом устанавливаются значения напряжения и тока для канала 2 (синие клавиши VOLT/CV и CURR/CC).

    Режимы параллельный и последовательный.

    Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока. Далее установка происходит аналогично установке напряжения и тока независимых каналов.

    Режим плюс-минус.

    Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока отрицательного выхода. Далее установка происходит аналогично установке напряжения и тока независимых каналов. Аналогичным образом устанавливаются значения напряжения и тока для положительного выхода (синие клавиши VOLT/CV и CURR/CC).

     Настройка защиты от превышения по напряжению и току.

    Режим независимых каналов.

    Нажмите клавишу SYSTEM и выберите подменю «Канал 1» или «Канал 2», выберите «OVP» или «ОСР».

    Режимы параллельный и последовательный.

    Нажмите клавишу SYSTEM и выберите подменю «OVP» или «ОСР» (для стандартного режима), для режима работы по таймеру выберите подменю «У.Защиты», а затем «OVP» или «ОСР».

    Режим плюс-минус.

    Нажмите клавишу SYSTEM, выберите подменю «Положит» или «Отрицат», выберите «OVP» или «ОСР».

    Используйте клавиши ▲, ▼, ◄, ► или поворотный регулятор для ввода. Также можно использовать цифровые клавиши. Выберите статус работы функции – «ON» или «OFF». Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.


    Наверх

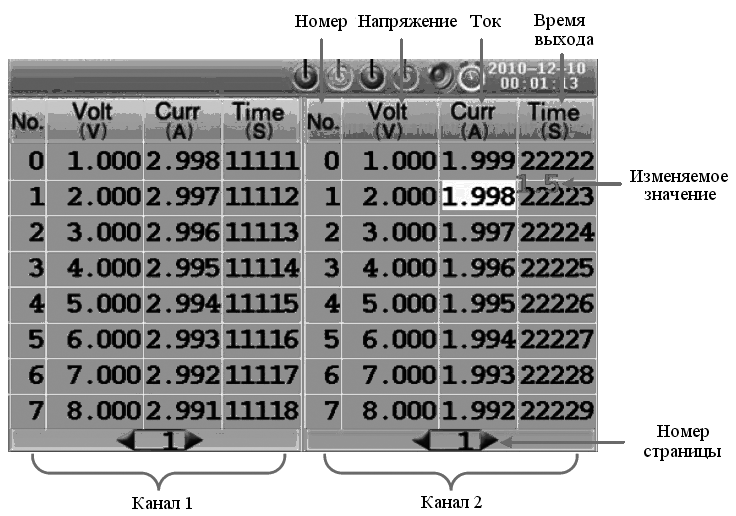

    Как программировать режим работы по таймеру источника питания APS-5333?

    При работе по таймеру прибор будет воспроизводить сигналы с заранее заданными величинами тока и напряжения.

    Для того чтобы войти в настройки режима нажмите клавишу TIMER.

     Настройки работы по таймеру.


    1. Нажмите клавишу SET, чтобы войти в меню настроек, затем MODE чтобы выбрать режим работы каналов.

    2. В режимах независимых каналов и плюс-минус выбор канала осуществляется нажатием на оранжевую и синюю клавиши ON/OFF.

    3. Используйте клавиши ▲, ▼ или поворотный регулятор для перемещения по ячейкам. Используйте клавиши ◄ и ► для перемещения между страницами. Активная ячейка подсвечивается белым. Используйте цифровые клавиши для ввода нового значения. Изменяемое значение появится справа от изменяемой ячейки красным шрифтом. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

     Диапазон таймера

    Вы можете установить последний номер группы параметров таймера и режим работы.

    Режим независимых каналов.

    Нажмите клавишу SYSTEM и выберите подменю «Канал 1» или «Канал 2», выберите «Дпз.Тайм».

    Режимы параллельный и последовательный.

    Нажмите клавишу SYSTEM и выберите подменю «Дпз.Тайм».

    Режим плюс-минус.

    1. Нажмите клавишу SYSTEM, выберите подменю «Положит» или «Отрицат», выберите «Дпз.Тайм».

    2. Используйте цифровые клавиши для ввода. Используйте клавиши ▲, ▼, чтобы выбрать статус работы функции – «Цикл» или «Послед». Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

     Включение/выключение выхода канала по таймеру

    Режим независимых каналов.

    Нажмите оранжевую и (или) синюю клавишу ON/OFF для включения/выключения выхода канала 1 и (или) канала 2 соответственно. Клавиши ON/OFF подсвечиваются при включенном выходе.

    Режимы параллельный, последовательный и плюс-минус.

    Нажмите оранжевую клавишу ON/OFF для включения/выключения выхода. Синяя клавиша ON/OFF не работает в этих режимах.


    Наверх

    Как сохранить и восстановить данные в источнике питания APS-5333?

    Прибор позволяет пользователю сохранять и воспроизводить из памяти предустановленные параметры выходных сигналов. Данные могут быть сохранены в файл *.txt, который может быть сохранен на USB-носитель, подключенный к порту USB-host на задней панели прибора. При успешном соединении с устройством на дисплее прибора отображается значок обнаружения USB-устройства. В стандартном режиме Вы можете сохранять такие параметры работы источника как выходной ток и напряжение, настройки O.V.P и O.C.P. В режиме работы по таймеру Вы можете сохранять параметры работы источника и настройки таймера.

    Сохранение данных

    1. Нажмите клавишу SAVE для сохранения параметров сигнала.

    2. Используйте клавиши ▲, ▼ для выбора места сохранения (память устройства или USB-носитель). Для записи настроек таймера может использоваться только USB-носитель.

    3. Используйте цифровые клавиши или поворотный регулятор для ввода имени файла.

    4. Используйте клавиши ◄, ► для перемещения.

    5. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

    Вызов данных

    Нажмите клавишу RECALL для поиска и вызова сохраненных данных.

    Запись данных

    Для использования функции записи сигнала подключите USB-носитель к прибору. Нажмите клавишу RECORD. Используйте цифровую клавиатуру для ввода интервала записи. Нажмите клавишу ENTER для начала записи. Во время записи на дисплее отображается значок записи выходного сигнала. Нажмите клавишу ENTER для окончания записи.
    Наверх

    Как включить меню "Help" в источнике питания APS-5333?

    Нажмите клавишу HELP. Для перемещения по меню используйте клавиши ▲, ▼. Для просмотра подробной информации нажмите клавишу ENTER. Для того, чтобы вернуться в каталог нажмите клавишу ◄.

    Нажмите клавишу HELP для выхода из меню.
    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    АКТАКОМ – победитель конкурса "Best in Test"!
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
