AEL-8415 Электронная программируемая нагрузка
AEL-8415 Электронная программируемая нагрузка - вид спереди
Торговая марка: АКТАКОМ
Гарантийный срок: 14 месяцев
USB RS-232

Программируемая электронная нагрузка: входное напряжение 0...240 В, входной ток 0...100 А, макс.мощность 1500 Вт. Точность установки/измерения 0,2% / 0,1%. Режимы стабилизации: CC, CV, CP, CR, CC+CV, CR+CV, CP+CV. ЦАП (16 бит)/ АЦП (24 бит). Динамическое и импульсное тестирование (0,025 Гц…50 кГц). Скорость нарастания 1 мА/мкс…10 А/мкс. Работа по спискам (тайминг) 255 групп по 50 шагов. Автоматическое тестирование. ЖК TFT дисплей. Интерфейс RS-232, USB. Масса 24 кг


Розничная цена :  177 960,00 руб.

НДС включён в цену

На заказ

Купить В корзину

Подарок

Программируемая электронная нагрузка Актаком AEL-84xx предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств на максимальном входном токе 260 А, напряжении 240 В и мощностью поглощения до 5 кВт. Нагрузки данной серии обладают высочайшим разрешением установки и считывания благодаря использованию 16-ти разрядного ЦАП и 24-ти разрядному АЦП....

Основные характеристики

  • Максимальная мощность 1500 Вт



  • Четыре режима стабилизации: тока CC, напряжения CV, сопротивления CR, мощности CP
  • Два диапазона для каждого из рабочих режимов CC, CV, CR : CCL/CCH, CVL/CVH, CRL/CRH
  • Комбинированные режимы: CCL+CV, CCH+CV, CRL+CV, CRH+CV, CP+CV
  • Высочайшее разрешение установки и считывания, благодаря применения 16-ти разрядного ЦАП и 24-ти разрядному АЦП
  • Работа по спискам (тайминг) 255 групп по 50 шагов
  • Автоматическое тестирование
  • Динамическое и импульсное тестирование (0,025 Гц…50 кГц)
  • Регулируемая крутизна нарастания
  • Внутренняя память на 10 групп настроек
  • Задание точки начального напряжения
  • Режим измерения на входе
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Компенсация падения напряжения
  • Вход внешнего запуска
  • Программирование SCPI-командами
  • Цветной ЖК TFT дисплей

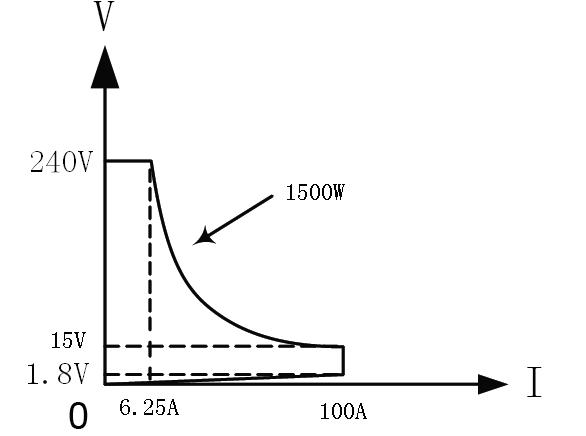

Технические характеристики

Входные
параметры
Мощность 1500 Вт
Ток 0...100 A
Напряжение 0...240 В
CC режим
(CCL/CCH)
Диапазон 0...6 A 0...100 A
Разрешение 0,1 мA 1 мA
Точность 0,2%уст.знач.+5 мА 0,2%уст.знач.+10 мА
CV режим
(CVL/CVH)
Диапазон 0...240 В
Разрешение 1 мВ (0...100 В)
10 мВ (100...240 В)
Точность 0,2%уст.знач. +10 мВ
CR режим
(СRL/CRH)
Диапазон 0,2 Ом...240 кОм 0,2 кОм...2,4 МОм
Разрешение 0,1 мОм 0,001 кОм
Точность 0,5%уст.знач.+12 мОм
(на токе >6 А)
0,5%уст.знач.+0,12 кОм
(на токе <6 А)
CP режим
Диапазон 0...1500 Вт
Разрешение 1 мВт (<100 Вт)
10 мВт (100 Вт...1000 Вт)
100 мВт (≥1000 Вт)
Точность 0,2%уст.знач.+600 мВт
Измерение тока Ток 0...6 A 0...100 A
Разрешение 0,1 мА 1 мA
Точность 0,1%изм.знач.+6 мА+Uвх/50 кОм
0,2%изм.знач.+8 мА+Uвх/50 кОм
Измерение напряжения Напряжение 0...240 В
Разрешение 1 мВ (0...100 В)
10 мВ (100...240 В)
Точность 0,1%изм.знач. +8 мВ
Измерение мощности Мощность 0...1500 Вт
Разрешение 1 мВт (<100 Вт)
10 мВт (100 Вт...1000 Вт)
100 мВт (≥1000 Вт)
Точность 0,2%изм.знач.+600 мВт
Крутизна нарастания Диапазон 1 мА/мкс ... 10 А/мкс (CCH)
100 мкА/мкс ... 600 мА/мкс (CCL)
Разрешение
1 мА/мкс
Точность 3%уст.знач.+10 мкс
Динамические режимы Тип непрерывный, импульсный, запуск по импульсу
Частотный диапазон 0,025 Гц...50 кГц
Время перехода
10 мкс...10 с (высокий/низкий уровень)
10 мкс...10 с (нарастающий/спадающий фронт)
Разрешение 10 мкс
Точность 0,2%уст.знач + 10 мкс
Работа по списку Временной диапазон 10 мкс...99999 с
Разрешение
10 мкс
Точность 0,2% + 10 мкс
Количество шагов 1...50
Количество циклов 1...255
Память 10 групп параметров
Максимальная крутизна Ток 10 А/мкс
Напряжение 0,5 В/мкс
Программируемый
импеданс
(открытый вход)
≥20 кОм
Макс.входные значения Ток 101 А
Напряжение 242 В
Макс.обратный ток Вход выкл. 90 A
Вход вкл. 100 А
Пульсации и шумы Ток 3 мАскз / 30 мАп-п
Напряжение 5 мВскз
Интерфейс RS232, USB ; GPIB - опция
Питание 220 В...240 В ± 10%, 48...63 Гц, 80 ВА
Размеры
(Ш x В x Д)
Корпус 426 х 177 х 500 мм
С ножками
и креплением
480 х 195 х 575 мм
Масса
24 кг

Стандартная комплектация

  • Электронная нагрузка
  • Кабель USB
  • Кабель RS-232
  • Шнур питания
  • Руководство по эксплуатации

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
