АКТАКОМ АММ-1022 Мультиметр

Корзина 0 товаров на сумму 0,00 руб.

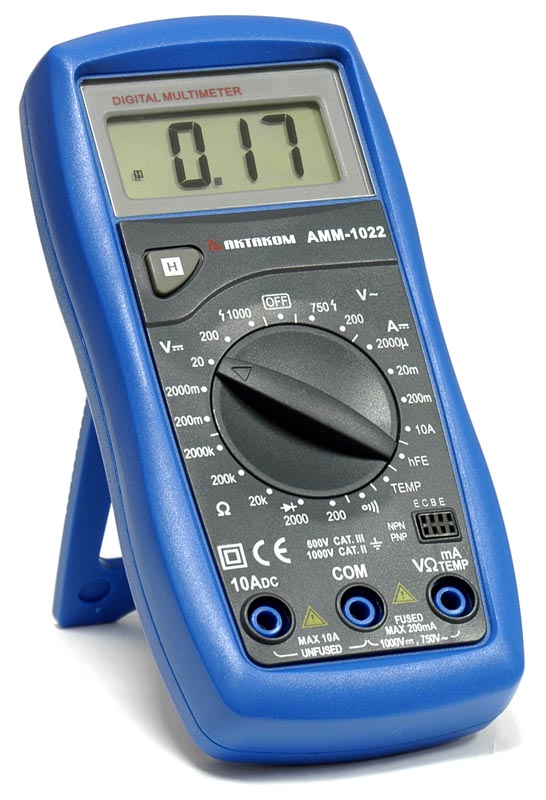

АММ-1022 Мультиметр

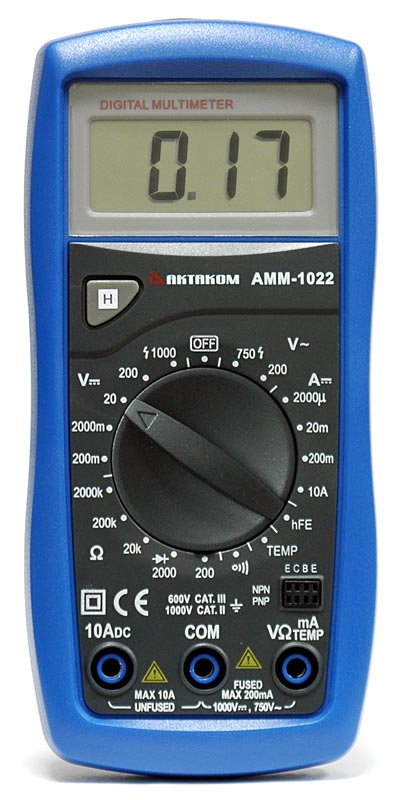

АММ-1022 Мультиметр - вид спереди
Торговая марка: АКТАКОМ
Гарантийный срок: 25 месяцев

Мультиметр, ЖКИ 1999 единиц. Пост. напр. 1000 В (±0,5%); перем. напр. 1000 В (±1,2%); пост. ток 10 А (±1,0%); сопрот. 20 МОм (±0,8%); температура -20...1000 C. Тест диодов и коэф.усиления транзисторов. Прозвонка цепи, подсветка, удержание показаний.


Розничная цена :  4 260,00 руб.

НДС включён в цену

Есть на складе

Купить В корзину

Подарок
Мультиметр АММ-1022 представляет собой надёжный и недорогой прибор предназначен для проведения  типичных измерений. Он имеет большой ЖК индикатор (1999 отсчётов) с крупными цифрами .

Особенности

  • ЖКИ 3 разряда (1999 отсчётов), подсветка
  • Входной импеданс при измерении постоянного и переменного напряжения 1 МОм
  • Рабочая частота при измерении переменного напряжения от 40 до 400 Гц
  • Функция удержания показаний
  • Измерение коэффициента усиления по току hFE: от 0 до 1000
  • Полная защита от перегрузок на всех диапазонах
  • Автоматическая индикация полярности
  • Индикатор разряда батарей
  • Категория защиты: CAT III 600V; CAT II 1000V

Технические характеристики

ФункцияДиапазонРазрешениеПогрешностьМакс.входное напряжение
Постоянное напряжение
0,2 В
0,1 мВ
±(0,5%+2 е.м.р.)250 В
2 В1 мВ
±(0,5%+3 е.м.р.)1000 В
20 В0,01 В±(0,8%+3 е.м.р.)
200 В0,1 В±(0,8%+3 е.м.р.)
1000 В1 В±(0,8%+5 е.м.р.)


ФункцияДиапазонРазрешениеПогрешностьМакс.входное напряжение
Переменное напряжение
(40 Гц~400 Гц)
2 В
1 мВ
-250 Вскз
20 В
10 мВ
-750 Вскз
200 В
0.1 В
±(1,2%+5 е.м.р.)
750 В
1 В
±(1,2%+5 е.м.р.)


ФункцияДиапазонРазрешениеПогрешностьМакс.входной ток
Постоянный ток

200 мкА0,1 мкА
±(1%+2 е.м.р.)200 мА
(предохранитель
250 мА)
2 мА1 мкА±(1%+2 е.м.р.)
20 мА10 мкА±(1,5%+2 е.м.р.)
200 мА100 мкА±(1,5%+2 е.м.р.)
10 А
10 мА±(3,0%+2 е.м.р.)10 А
ФункцияДиапазонРазрешениеПогрешностьЗащита
Сопротивление200 Ом
0,1 Ом±(1%+3 е.м.р.)250 В DC
или
250 Вскз AC
2 кОм1 Ом±(1%+2 е.м.р.)
20 кОм10 Ом±(1%+2 е.м.р.)
200 кОм100 Ом±(1%+2 е.м.р.)
2 МОм1 кОм±(1%+2 е.м.р.)
20 МОм10 кОм-
ФункцияДиапазонРазрешениеПогрешностьЗащита
Температура-20° C…0° C1°C±(5,0%+4 е.м.р.)250 В DC
или
250 Вскз AC
0° C…400° C1°C±(1,0%+3 е.м.р.)
400° C…1000° C1°C±(2,0%+3 е.м.р.)
ФункцияТестовый ток
НапряжениеЗащита
Тест диодов
1 мА
2, 8 В
250 В DC
или
250 Вскз AC
ФункцияЗвуковой сигнал
НапряжениеЗащита
Прозвонка
неразрывности
< 50 Ом
2, 8 В
250 В DC
или
250 Вскз AC

Общие характеристики

  • Питание: 4,5 В (3 батарейки типа AAA)
  • Габаритные размеры: 158х74х31 мм
  • Масса: 220 г

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

  • прибор - 1 шт.
  • Тестовые щупы - 2 шт.
  • Батарея типа ААА - 3 шт.
  • Термопара типа K - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Упаковочная тара - 1 шт.

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL908-1, PTL908-2
  • Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
  • Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207
  • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907

Часто задаваемые вопросы

  • Как провести проверку диодов с помощью мультиметра АКТАКОМ АММ-1022?
  • Как измерить температуру с помощью мультиметра АКТАКОМ АММ-1022?
  • Как измерить статический коэффициент передачи тока в схеме с общим эмиттером с помощью мультиметра АКТАКОМ АММ-1022?
  • Как измерить сопротивление и произвести проверку целостности цепи («прозвонку») с помощью мультиметра АКТАКОМ АММ-1022?
  • Как измерить силу постоянного тока с помощью мультиметра АКТАКОМ АММ-1022?
  • Как измерить напряжение постоянного/переменного тока с помощью мультиметра АКТАКОМ АММ-1022?

  • Как провести проверку диодов с помощью мультиметра АКТАКОМ АММ-1022?

    Внимание! Во избежание поражения электрическим током не тестируйте диоды, находящиеся под напряжением.

    1. Установите переключатель режимов в положение «».
    2. Подключите красный щуп к входу «VΩmATEMP», а черный – к входу «СОМ».
    3. Коснитесь красным щупом анода, а чёрным щупом катода диода. На дисплее появится приблизительное значение в вольтах прямого напряжения диода. Если тестируемый диод – дефектный, то значение на дисплее будет «000» или близкое к «000» (цепь короткого замыкания, замкнутая цепь) или «1» (разомкнутая цепь).
    4. Коснитесь чёрным щупом анода, а красным щупом катода диода. Если диод исправен, на дисплей будет выдано значение «1». Если же диод дефектный, значение на дисплее будет равно «.000» или близкое к «.000».

    Наверх

    Как измерить температуру с помощью мультиметра АКТАКОМ АММ-1022?

    Внимание! Во избежание поражения электрическим током перед измерением температуры отключайте измерительные наконечники от источников напряжения.

    1. Подключите, соблюдая полярность, штекеры термопары типа «К» из комплекта прибора к разъёмам «COM» и «VΩmATEMP» мультиметра.
    2. Установите переключатель в положение «TEMP».
    3. Прикоснитесь датчиком термопары к поверхности объекта измерений. Наблюдайте показания на дисплее.

    Примечание. Если установить переключатель в режим измерения температуры без подключения термопары к разъёмам мультиметра, на дисплее появится значение температуры окружающей среды.


    Наверх

    Как измерить статический коэффициент передачи тока в схеме с общим эмиттером с помощью мультиметра АКТАКОМ АММ-1022?

    1. Установите переключатель в положение «hFE» PNP или NPN.
    2. Вставьте выводы транзистора к входам В, С, и Е разъёмов для подключения транзисторов.
    3. На дисплее вы увидите приближенные значения коэффициента усиления по току.

    Наверх

    Как измерить сопротивление и произвести проверку целостности цепи («прозвонку») с помощью мультиметра АКТАКОМ АММ-1022?

    Внимание! Во избежание поражения электрическим током отключайте питание от тестируемого устройства (батареи, адаптеры, шнуры питания) и разряжайте все конденсаторы в нём перед проведением любых измерений сопротивления. Никогда не пытайтесь проверять целостность цепей или схем, находящихся под напряжением.

    1. Подключите красный щуп к входу «VΩmATEMP», а черный – к входу «СОМ».
    2. При измерении сопротивления определите значение ожидаемого максимального сопротивления и установите переключатель в положение, соответствующее выбранному диапазону измерения.
    3. При «прозвонке» установите переключатель в положение «»
    4. Подключите щупы к тестируемому элементу. Наблюдайте показания на дисплее.
    5. При «прозвонке», если сопротивление тестируемой цепи ниже 50 Ом прозвучит звуковой сигнал.

    Наверх

    Как измерить силу постоянного тока с помощью мультиметра АКТАКОМ АММ-1022?

    Осторожно: не проводите измерения тока в диапазоне 10 A более 30 секунд. Измерение таких токов в течение более длительного времени может повредить измерительный прибор и/или измерительные щупы.

    1. Для измерения силы переменного тока в диапазоне до 200 мA подключите красный щуп к входу «mA», а черный – к входу «СОМ» и установите переключатель в положение, соответствующее выбранному диапазону измерения.
    2. Для измерения силы переменного тока в диапазоне до 10 A подключите красный щуп к входу «10A DC», а черный – к входу «СОМ» и установите переключатель в положение в 10 А.
    3. Разомкните тестируемую цепь. Затем последовательно подключите щупы к цепи, в которой будет измеряться ток. Наблюдайте показания на дисплее.

    Наверх

    Как измерить напряжение постоянного/переменного тока с помощью мультиметра АКТАКОМ АММ-1022?

    Внимание! Опасность поражения электрическим током! Высоковольтные цепи очень опасны и требуют при работе особой осторожности. Сообщение “1” на экране в ходе измерения означает, что измеряемая величина выходит за пределы текущего диапазона и что необходимо перейти к более старшему диапазону.

    1. Подключите красный щуп к входу «VΩmATEMP», а черный — к входу «СОМ».
    2. Для измерения напряжения постоянного (V) или переменного (V~) тока определите значение ожидаемого максимального напряжения и установите поворотный переключатель в положение, соответствующее выбранному диапазону измерения
    3. Подключите щупы к тестируемой цепи. Наблюдайте показания на дисплее.


    Наверх

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
