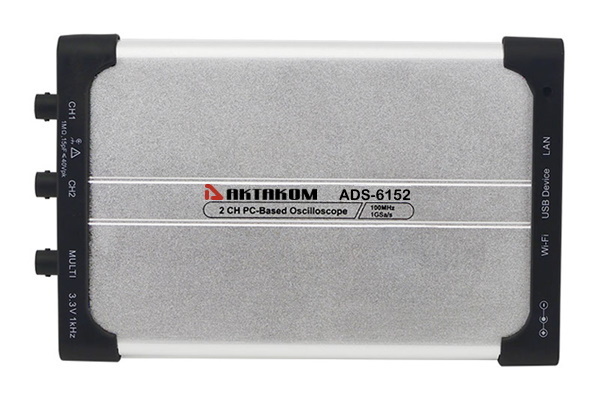

ADS-6152 Двухканальный USB осциллограф - приставка

Торговая марка:

2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8 бит. Макс. память - 10 М точек. Верт. отклонение 2 мВ/дел - 5 В/дел. Гор. развертка 5 нс/дел - 100 нс/дел . Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерений. Запуск: фронт, видео, импульс, скорость нарастания. Генератор сигналов: 5 МГц, 10 бит. 4 формы . Интерфейс: USB (тип С), LAN, WiFi (опция), Поддержка LabView, SCPI-команды. Вес: 0,38 кг. Размеры: 190 x 120 x 18 мм.

Розничная цена: недоступно

НДС включён в цену

На заказ

Характеристики

Технические характеристики

Характеристика			Значение
Полоса пропускания			100 MГц
Количество каналов			2 осциллографа + 1 генератора сигналов
Регистрация	Режим		Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)		1 Гвыб/сек (500 Mвыб/сек - 2 канала)
Вход	Связь по входу		DC, AC, GND
	Входной импеданс		1 MΩ ±2% в параллель 15 пФ ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		40 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		20 МГц, полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами		150 пс
Параметры горизонтальной системы	Частота дискретизации		0,5 выб/сек ~ 1 Гвыб/сек (1 канал) 0,5 выб/сек ~ 500 Mвыб/сек (2 канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±25 ppm (тип.)
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 5 В/дел
	Вертикальное отклонение		2 мВ/дел ~ 5 В/дел
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания		≤3.5 нс (типичное)
	Погрешность коэф. усиления		±3%
	Погрешность коэф. усиления (усреднения)		Усреднение по 16 регистрациям: ±(2% + 0.05 дел)
	Диапазон смещения		±2 В (2 мВ/дел ~ 50 мВ/дел)； ±20 В (100 мВ/дел ~ 500 мВ/дел)； ±40 В (1 В/дел ~ 5 В/дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, /, FFT
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
Система запуска	Режим запуска		Однократный, обычный, авто
	Тип запуска		Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания
	Запуск по видеосигналу		NTSC, PAL и SECAM
	Диапазон установки уровня запуска		±5 делений от центра экрана
	Погрешность установки уровня запуска		±0,3 деления
	Удержание запуска		100 нс ~ 10 с
Генератор сигналов	Количество каналов		1
	Формы сигнала		синусоидальная, прямоугольная, пилообразная, импульсная
	Диапазон частот		0,1 Гц ~ 5 МГц (синусоидальная) 0,1 Гц ~ 200 кГц (прямоугольная) 1 Гц ~ 10 кГц (пилообразная) 1 Гц ~ 10 кГц (импульсная)
	Диапазон частот
	Частота дискретизации		25 Мвыб/сек
	Вертикальное разрешение		10 бит
	Диапазон амплитуд		10 мВп-п ~ 5 Вп-п
	Смещение (AC + DC)		±2,5 В
	Выходной импеданс		50 Ом (тип.)
Интерфейс			USB device (type-c), USB-host (для Wi-Fi адаптера), LAN WiFi (опц.)
Входы/выходы			Выход для компенсации пробника ( 3,3 В /1 кГц)
Питание			5 - 15 В / 1,2 А
Потребляемая мощность			≤ 8 Вт
Габаритные размеры			190 мм × 120 мм × 18 мм (ДВГ)
Вес			около 380 гр

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
