Новое поступление на склад дифференциальных, высоковольтных и токовых пробников

06.06.2017


Информируем о поступлении на наш склад:


дифференциальных пробников DP-25, DP-30HS, DP-40LV, DP-100

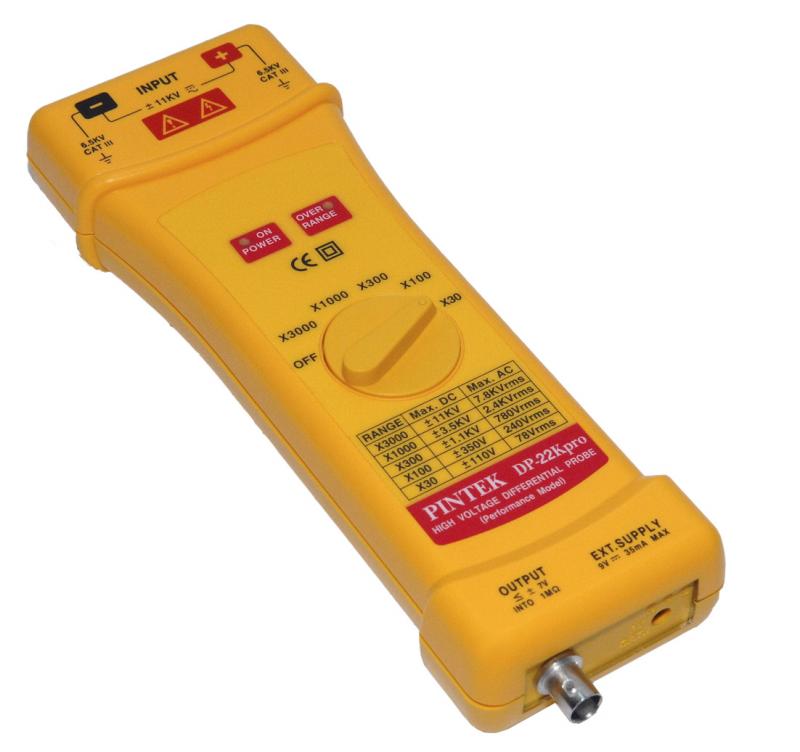

Дифференциальный пробник DP-22Kpro

При измерениях относительно точки с плавающим потенциалом проблема состоит в том, что в этой точке, напряжение относительно земли может быть произвольным и достигать нескольких киловольт. Обеспечить гальваническую развязку при высоковольтных измерениях плавающего потенциала помогут дифференциальные пробники DP-xxx


DP-25

DP-30HS DP-40LV

DP-50

DP-100

DP-150

DP-14K

DP-20K

DP-22Kpro

Полоса

25 МГц

30 МГц
40 МГц

50 МГц

100 МГц

150 МГц

75 МГц

20 МГц

120 МГц

Макс. диф. напряжение

1 кВскз

23 Вскз 230 Вскз

3,5 кВскз

3,5 кВскз

8 кВскз

14 кВскз

20 кВскз

22 кВскз

Чувствительность

20 мВскз

1 мВскз
10 мВскз

100 мВскз

100 мВскз

10 мВскз

200 мВскз

300 мВскз

30 мВскз

Ослабление

20:1
50:1  100:1


1:1
2:1
10:1

10:1
20:1
100:1

100:1 200:1 500:1 1000:1

100:1
200:1
500:1
1000:1

100:1
200:1
500:1
1000:1

200:1 400:1
1000:1
2000:1

300:1 600:1
1500:1 3000:1

30:1
100:1 300:1 1000:1
3000:1




токовых пробников PA-622, PA-655, PA-699

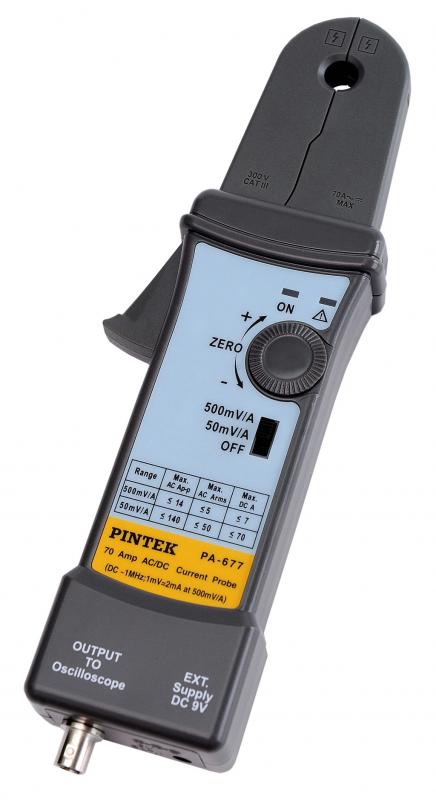

Токовый пробник PA-677

При решении различных измерительных задач часто возникает необходимость в отображении на экране осциллографа формы тока, а не напряжения. Пробники PA-6xx обладают отличной чувствительностью (до 2 мА) и позволяют проводить измерения постоянных и переменных токов до 200 А.





PA-622 PA-655 PA-677 PA-699
Максимальный ток

DC: ± 100 A;
AC: 200 Ап-п

DC: ± 50 A;
AC: 100 Ап-п
DC: ± 70 A;
AC: 140 Ап-п
DC: ± 40 A;
AC: 80 Ап-п
Частотный диапазон DC...300 кГц DC...500 кГц DC...1 МГц DC...1,5 МГц
Разрешение 10 мА 5 мА 2 мА 1 мА
Время нарастания ≤1,2 мкс ≤0,7 мкс ≤0,35 мкс ≤0,23 мкс
Обхват 11 мм 11 мм 10,3 мм 10,3 мм


высоковольтных пробников АСА-6039, HVP-15HF и HVP-08

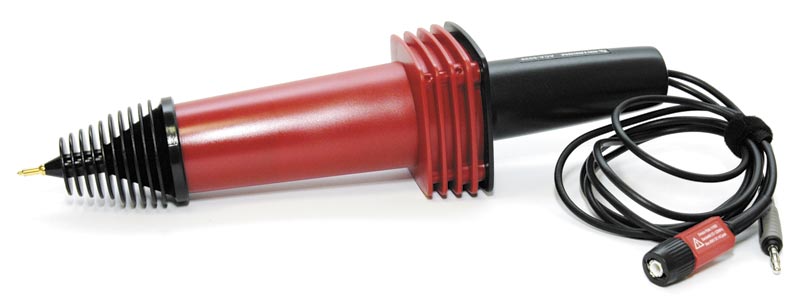

Высоковольтный щуп АСА-6039   Высоковольтный пробник с киловольтметром HVP-40DM



 HVP-08   HVP-15HF   HVP-28HF   АСА-6039 HVP-40DM
  Назначение

киловольтметр
Макс. постоянное напряжение 8 кВ 15 кВ
28 кВ 39 кВ
40 КВ
Макс. переменное напряжение
синус
импульс

6 кВскз
16 кВп-п

10 кВскз
30 кВп-п

20 кВскз
56 кВп-п

27 кВскз

---
  Полоса DC...40 МГц
DC...50 МГц DC...200 МГц DC...220 МГц DC
Время нарастания
8,8 нс 7 нс
1,8 нс 1,6 нс
---
Максимальный ток
80 мкА 150 мкА 56 мкА
45 мкА
20 мкА
Входной импеданс
100 МОм||3 пФ 100 МОм||3 пФ 500 МОм||1,7 пФ 900 МОм|| 3 пФ 2000 МОм
Ослабление 1:1000 1:1000 1:1000 1:1000
Габаритный размеры
Ø47 х 215 мм Ø75 х 340 мм Ø80 х 320 мм Ø80 х 320 мм Ø80х420мм
Вес 180 г 250 г 460 г
460 г 360 г

Следите за нашими новостями!
