Комбинированные осциллографы Актаком с полосой 350 и 500 МГц

09.06.2021

Две новые четырехканальные модели расширили модельный ряд осциллографов Актаком.

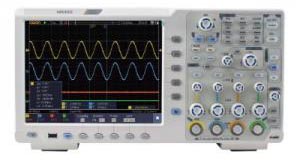

Представляем новинки - комбинированные осциллографы Актаком ADS-6134 (350 МГц) и ADS-6144 (500 МГц). Новые осциллографы имеют большой сенсорный экран с диагональю 10,4" и широкий выбор коммуникационных интерфейсов.

Обе модели входят в семейство осциллографов серии ADS-6000 и в них реализована концепция "7 в 1", т.е. они объединяют в одном корпусе до семи измерительных приборов:
  • четырехканальный цифровой осциллограф;
  • одноканальный генератор сигналов специальных форм;
  • анализатор протоколов I²C, SPI, RS-232, CAN;
  • цифровой мультиметр с функцией регистрации данных;
  • анализатор спектра на основе БПФ;
  • 6-ти разрядный частотомер;
  • измеритель АЧХ (диаграммы Боде).

В настоящее время модельный ряд цифровых осциллографов Актаком серии ADS-6000 выглядит следующим образом

Параметр
ADS-6064
ADS-6064H
ADS-6104
ADS-6104H
ADS-6124 ADS-6124H ADS-6134 ADS-6144
Кол-во каналов 4
Полоса пропускания 60 МГц
100 МГц 200 МГц 350 МГц 500 МГц
Макс. частота дискретизации 1 Гвыб/с 5 Гвыб/с
Разрешение АЦП
8 бит
8/12/14 бит 8 бит 8/12/14 бит
8 бит 8/12/14 бит 8 бит
Максимальная глубина записи 40 М точек 400 М точек
Скорость захвата осциллограмм 45 000 осц/сек
70 000 осц/сек 45 000 осц/сек 70 000 осц/сек 70 000 осц/сек 600000 осц/сек
Горизонтальная развертка 2 нс/дел…1000 с/дел 1 нс/дел…1000 с/дел
Вертикальное отклонение 1 мВ/дел…10 В/дел
Тип запуска фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика
сигналы последовательных шин - опция
сигналы последовательных шин - штатно; сигналы последовательных шин - опция; сигналы последовательных шин - штатно; сигналы последовательных шин - опция; сигналы последовательных шин - штатно; сигналы последовательных шин - штатно;
Анализатор протоколов I²C/SPI/RS-232 - опция ADS-6000DEC;
CAN - опция ADS-6000CAN
I²C, SPI, RS-232, CAN - штатно; I²C/SPI/RS-232 - опция ADS-6000DEC;
CAN - опция ADS-6000CAN
I²C, SPI, RS-232, CAN - штатно; I²C/SPI/RS-232 - опция ADS-6000DEC;
CAN - опция ADS-6000CAN
I²C, SPI, RS-232, CAN - штатно; I²C, SPI, RS-232, CAN - штатно;
Цифровой мультиметр 3 3/4 разряда (4000 отсчетов), опция ADS-6000DMM
4 1/2 разряда с регистратором - штатно
Генератор сигналов 2 канала, 25 МГц;
опция ADS-6000FG2
нет 2 канала, 25 МГц;
опция ADS-6000FG2
нет 2 канала, 25 МГц;
опция ADS-6000FG2
нет 1 канал, 50 МГц - штатно
Частотомер 6 разрядов
Измеритель АЧХ нет На основе диаграмм Боде - штатно
Видеовыход VGA и AV выход - опция ADS-6000VGA
VGA выход
Дисплей 8”; ЖК сенсорный IPS 1024 x 768
10,4”; ЖК сенсорный IPS
Питание сеть AC 100 ~ 240 Вэфф., 50/60 Гц; батарейное питание XDS батарея
сеть AC 100 ~ 240 Вэфф., 50/60 Гц
