Новый высокочувствительный дифференциальный пробник DP-60HS

Новый высокочувствительный дифференциальный пробник DP-60HS

06.08.2021

Надежные и популярные дифференциальные пробники серии DP-xxx предназначены для обеспечения возможности безопасного измерения плавающего потенциала любыми моделями осциллографов с входными разъемами BNC типа и обеспечения гальванической развязки каналов осциллографа.

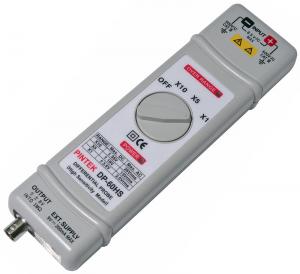

Представляем новую модель дифференциального пробника с частотным диапазоном 60 МГц - DP-60HS. Пробник имеет коэффициенты ослабления ×1, ×5, ×10, что позволяет добиться высокой чувствительности 1 мВ/дел. Максимальное значение дифференциального напряжения составляет 70 Вп-п.

Новый дифференциальный пробник DP-60HS будет поставляться вместо снятой с производства модели DP-30HS и имеет следующие технические характеристики:
  • Дифференциальное напряжение (DC+ACпик): 70 Вп-п или 25 Вскз
  • Полоса частот (-3 дБ): DC…60 МГц (×5, ×10), DC…30 МГц (×1)
  • Точность: ±2%
  • Максимальное общее входное напряжение между каждым входным разъемом и "землей" 600 Вскз
  • Максимальное рабочее напряжение (DC+ACпик):
    • <3,5 Вп-п для ×1 (≈2,5 Вскз)
    • <17,5 Вп-п для ×5 (≈13 Вскз)
    • <35 Вп-п для ×10 (≈25 Вскз)
  • Аттенюатор: ×1, ×5, ×10
  • Входной импеданс:
    дифференциальный – 1 МОм / 10 пФ
    разъем/земля – 0,5 МОм / 20 пФ
  • Коэффициент подавления синфазного сигнала (CMRR)
    • 60 Гц: > 80 дБ
    • 100 Гц: > 60 дБ
    • 1 МГц: > 50 дБ
  • Максимальное выходное напряжение: ±4 В
  • Время нарастания: 5,8 нс (×5, ×10), 7 нс (×1)
  • Потребление максимальное: 120 мА

Новый дифференциальный пробник DP-60HS уже доступен к поставке!
