Новая серия цифровых осциллографов с разрешением 12 бит Rigol DHO1000

Новая серия цифровых осциллографов  с разрешением 12 бит Rigol DHO1000

13.10.2022

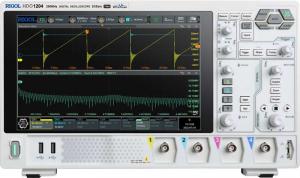

ООО "Ирит" - официальный дистрибьютор компании Rigol Technologies, представляет новую серию осциллографов высокого разрешения Rigol DHO1000. Аналогично осциллографам, недавно выпущенной серии DHO4000, приборы серии DHO1000 используют процессор собственной разработки ”Centaurus”. В настоящее время в состав серии DHO1000 входят шесть моделей с полосами пропускания от 70 до 200 МГц.
Отличительной чертой серий DHO1000 и DHO4000 является применение АЦП высокого разрешения 12 бит, что в сочетании с инновационными технологиями позволило обеспечить ультранизкий уровень шумов для более точного анализа и обработки зашумленных сигналов в широком диапазоне вертикальных разверток.

Основные возможности серии DHO1000

  • Процессор собственной разработки "Centaurus"
  • Полоса пропускания 70 / 100 /200 МГц
  • Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
  • Ультранизкий уровень шумов
  • Частота дискретизации до 2 Гвыб/сек
  • Максимальная глубина записи до 100 миллионов точек
  • Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
  • Диапазон вертикальных разверток от 500 мкВ/дел до 10 В/дел
  • Расширенная система синхронизация , включающая 17 типов запуска стандартно
  • Анализ сигналов последовательных шин RS-232/UART, I²C, SPI, CAN, LIN в стандартной поставке
  • Вход внешнего запуска
  • Дружественный экранный интерфейс
  • Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
  • Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики


DHO1072
DHO1074 DHO1102 DHO1104 DHO1202
DHO1204
Полоса пропускания 70 MГц 100 МГц 200 МГц
Количество каналов 2 аналоговых
+ внешний запуск
4 аналоговых
+ внешний запуск
2 аналоговых
+ внешний запуск
4 аналоговых
+ внешний запуск
2 аналоговых
+ внешний запуск
4 аналоговых
+ внешний запуск
Макс. скорость захвата осциллограмм
50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип ≤5 нс
≤3,5 нс ≤1.75 нс
Макс. дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала)
Глубина записи 50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опционально
Входной импеданс 1 MОм ±1% || 19 пФ ±3 пФ
Вертикальное разрешение 12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм) 500 мкВ/дел ~ 10 В/дел
Регистратор до 500000 кадров
Типы запуска
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Анализ протоколов Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Цифровой вольтметр штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер 6 разрядов
Дисплей 10,1" , емкостной сенсорный мультитач , 1280 х 800 точек
Операционная система Android

Заказать новейшие цифровые осциллографы Rigol серий DHO1000 и DHO4000 можно у официального дистрибьютора компании Rigol Technologies - ООО "Ирит".
