Новинка Актаком! Актаком ADS-4031: 5 приборов в 1 корпусе

23.05.2013

Уважаемые клиенты!
Представляем новый портативный многофункциональный прибор Актаком ADS-4031.

http://www.irit.ru/upload/iblock/7f9/ads_4031_front_view.jpg

ADS-4031 сочетает в одном корпусе функции сразу пяти приборов: цифрового осциллографа, функционального генератора, цифрового мультиметра, RLC-метра и частотомера.

В режиме осциллографа новый многофункциональный тестер Актаком ADS-4031 имеет один канал и предназначен для работы в полосе частот от 0 до 25 МГц. Максимальная частота дискретизации составляет 100 Мвыб/сек, а глубина записи 4000 точек.
Синхронизация в режиме осциллографа может быть обеспечена по нарастающему и спадающему фронту, а также по видеосигналу (поле, строка).
Аналогично представленному недавно осциллографу-генератору Актаком ADS-4051 в новом многофункциональном тестере ADS-4031 имеется возможность как курсорных, так и автоматических измерений. При измерениях в амплитудной области прибор автоматически измеряет значение размаха сигнала (Vпик-пик), а также максимальное и минимальное значение амплитуды (+Vпик, -Vпик). В частотно-временной области имеется возможность автоматического измерения и отображения измеренного значения частоты и периода сигнала.
Коэффициент вертикального отклонения в ADS-4031 может устанавливаться в диапазоне от 20 мВ/дел до 50 В/дел с шагом 1-2-5, а коэффициент горизонтальной развертки - от 10 нс/дел до 2,5 с/дел.
Так же, как и в осциллографе-генераторе Актаком ADS-4051, во внутреннюю память ADS-4031 может быть записано до 40 осциллограмм с последующим их воспроизведением.

Функциональные генераторы, реализованные как в ADS-4031, так и ADS-4051 имеют практически идентичные характеристики и, построены с использованием технологии прямого цифрового синтеза, т.н. DDS-технологии. DDS-технология позволяет генератору формировать сигналы с высокой стабильностью, точностью и разрешением. Сформированные сигналы отличаются малым уровнем искажений и низким уровнем фазовых шумов.
Цифровой генератор может формировать четыре формы сигнала (синусоидальную, прямоугольную, треугольную и пилообразную) в диапазоне частот от 10 Гц…156 кГц с наилучшим разрешением 1 Гц. При этом прямоугольный сигнал с периодом 200 мкс/400 мкс может быть использован в качестве тестового для определения короткозамкнутых витков трансформаторов и катушек.

В качестве мультиметра новый многофункциональный тестер Актаком ADS-4031 позволяет измерять:
  • постоянное напряжение: до 2000 В;
  • переменное напряжение: до 1000 В;
  • постоянный и переменный ток до 600 мА (прямое измерение) и до 10 А (с шунтом);
  • сопротивление: до 60 МОм;
  • выполнять тест диодов и прозвонку целостности цепей.
Базовая точность измерения напряжения составляет всего 0,8%, а разрядность мультиметра - 6600 отсчетов. Диапазоны измерения могут устанавливаться, как в ручном, так и автоматическом режиме.
Следует отметить и еще одну интересную особенность нового прибора в режиме цифрового мультиметра - это возможность отображения формы сигнала (при измерении переменного напряжения и тока) на экране прибора нажатием всего одной кнопки на передней панели прибора.

В то же время, ADS-4031 может использоваться и как RLC-метр. При этом тестовая частота может устанавливаться в диапазоне до 156 кГц. В этом режиме прибор может измерять емкость до 66 мФ с наилучшим разрешением 1 пФ и индуктивность до 2 Гн (разрешение - до 0,1 мкГн).

Также, новый тестер 5 в 1 Актаком ADS-4031 может быть использован и как частотомер с диапазоном измерения от 10 Гц до 60 МГц с разрешением 0,1 мкГц и чувствительностью 500 мВ.

Следует отметить, что кроме уже перечисленных выше пяти функций, новый осциллографический тестер ADS-4031 может использоваться для выполнения ряда других дополнительных измерительных задач.

Прежде всего, благодаря дополнительному адаптеру


прибор может использоваться для тестирования кварцевых генераторов в диапазоне от 32 кГц до 10 МГц, а также для измерения коэффициента усиления по току (h21э) в диапазоне 0…1000.

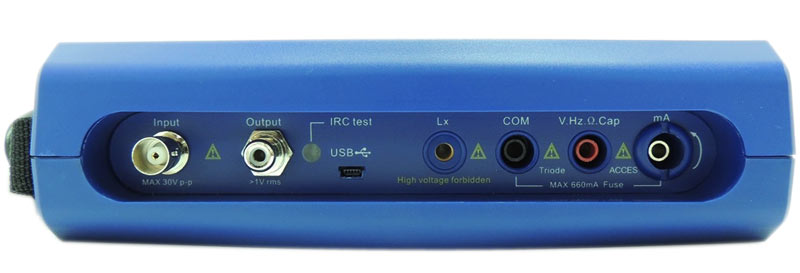

Встроенный в ADS-4031 ИК приемник

http://www.irit.ru/upload/iblock/c32/ads_4031_top.jpg

позволяет проводить проверку работоспособности устройств с дистанционным инфракрасным управлением, т.н. IRC -тест. Таким образом, с помощью тестера Актаком ADS-4031, могут быть проверены практически любые пульты дистанционного управления.

Для отображения цифровой и графической информации в новом многофункциональном тестере Актаком ADS-4031 применяется монохромный ЖКИ дисплей с разрешением 320 х 240 точек и диагональю 3,8" (9,6 см). В дисплее имеется светодиодная подсветка и регулировка контрастности.

Питание прибора осуществляется от Ni-Mh аккумулятора емкостью 1600 мА●ч или сетевого адаптера, что обеспечивает возможность непрерывной работы в "полевых" условиях до пяти-шести часов.

Новый портативный многофункциональный прибор Актаком ADS-4031 безусловно может быть полезен многим специалистам в области сервиса и ремонта, а также радиолюбителям и многим другим группам пользователей, т.к. предлагает готовое и компактное решение для исполнения многих измерительных и тестовых задач.
