Новые модели источников питания Rigol

17.04.2023

Информируем о поступлении на склад новых моделей источников питания Rigol серий DP900 и DP800.

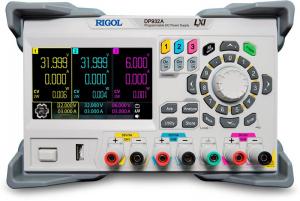

Серия Rigol DP900 включает в себя три модели DP932A, DP932U, DP932E, которые являются программируемыми источниками питания с тремя независимыми изолированными каналами максимальной общей мощностью до 210 Вт.

Общие возможности серии DP900

  • Сенсорный цветной ЖК дисплей размером 4,3 дюйма
  • Количество каналов - 3 независимых гальванически развязанных канала
  • Максимальная мощность - 210 Вт (кроме DP932E), 198 Вт (DP932E)
  • Обновленный графический интерфейс
  • Параллельное и последовательное соединение каналов CH1 и CH2
  • Отображение информации по каждому каналу (напряжение, ток, мощность)
  • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP с заданием значений OVP и OCP пользователем
  • Режимы стабилизация тока и напряжения
  • Программирование сигналов произвольной формы: 512 шагов с заданием времени стояния от 100 мс (кроме DP932E)
  • 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая (кроме DP932E)
  • Мониторинг состояния выхода с анализом данных
  • Режим анализа импульсного тока для каналов CH1 и CH2
  • Регистратор данных
  • Сохранение данных во внутреннюю память (2 Гб) и USB-накопитель
  • Управление SCPI командами

Технические параметры

Параметр или функция
DP932A DP932U DP932E
Выходные параметры Канал 1 и 2: 32 В/3 A
Канал 3: 6 В/3 A
Канал 1 и 2: 32 В/3 A
Канал 3: 6 В/3 A
Канал 1 и 2: 30 В/3 A
Канал 3: 6 В/3 A
Макс. выходная мощность 210 Вт 210 Вт
198 Вт
Последовательное соединение каналов 1 и 2 64 В/3 A 64 В/3 A
60 В/3 A
Последовательное соединение каналов 1 и 2
32 В/6 A
32 В/6 A
30 В/6 A
Погрешность установки напряжение/ток Канал 1 и 2: 0,05%+10 мВ / 0,2% + 5 мА
Канал 3: 0,1%+5 мВ / 0,2% + 5 мА
Канал 1 и 2: 0,05%+20 мВ / 0,2% + 5 мА
Канал 3: 0,1%+5 мВ / 0,2% + 5 мА
Канал 1 и 2: 0,05%+10 мВ / 0,2% + 5 мА
Канал 3: 0,1%+5 мВ / 0,2% + 5 мА
Погрешность считывания напряжение/ток
Канал 1 и 2: 0,05%+10 мВ / 0,15% + 5 мА
Канал 3: 0,1%+5 мВ / 0,15% + 5 мА
Канал 1 и 2: 0,05%+20 мВ / 0,15% + 5 мА
Канал 3: 0,1%+5 мВ / 0,15% + 5 мА
Канал 1 и 2: 0,05%+10 мВ / 0,15% + 5 мА
Канал 3: 0,1%+5 мВ / 0,15% + 5 мА
Уровень пульсаций и шумов напряжение/ток <350 мкВскз / 2 мВпик-пик / <2 мАскз
Разрешение установки Штатно: 1 мВ /1 мА Штатно: 10 мВ /1 мА
Опция DP900-HIRES: 1 мВ /1 мА
Штатно: 10 мВ /10 мА
Опция DP900-HIRES: 1 мВ /1 мА
считывания Штатно: 0,1 мВ / 0,1 мА Штатно: 10 мВ /1 мА
Опция DP900-HIRES: 0,1 мВ / 0,1 мА
Штатно: 10 мВ /10 мА
Опция DP900-HIRES: 0,1 мВ / 0,1 мА
отображения Штатно: 1 мВ / 1 мА Штатно: 10 мВ /1 мА
Опция DP900-HIRES: 1 мВ / 1 мА
Штатно:10 мВ /10 мА
Опция DP900-HIRES: 1 мВ / 1 мА
Мин. время стояния в режиме работы по списку 100 мс Штатно: 1000 мс
Опция DP900-ARB: 100 мс
Недоступно
Цифровой порт ввода / вывода Digital I/O Штатно Опция DP900-DIGITALIO Недоступно
Интерфейсы ввода/вывода USB device/Host, LAN
Безопасные гнезда подключения Да Нет Да

Источники питания DP813 и DP813A являются одноканальными моделями с возможностью переключения между двумя основными диапазонами 8 В/20 А и 20 В/10 А. Модели DP822 и DP822A имеют два канала, один из которых позволяет формировать на выходе напряжение/ток до 20 В/5 А, а второй- 5 В/16 А.

Модели с индексом "A" (DP813A и DP822A) имеют лучшее разрешение установки и считывания в стандартной поставке, наличие интерфейсов LAN, RS-232, Digital I/O и цветной ЖК дисплей размером 3,5".
Подробнее о моделях DP813, DP813A, DP822 и DP822A читайте в информационном сообщении здесь
