Новый мост для измерения КСВН Rigol VB1032

03.03.2016

Компания Rigol Technologies, Inc выпустила новый мост для измерения КСВН VB1032.



Кроме измерения КСВН, VB1032 может использоваться совместно с анализаторами спектра Rigol для измерения и других S11 параметров, например, таких как: коэффициент потерь, коэффициент отражения и ряда других. Диапазон частот VB1032 составляет МГц...3,2 ГГц.

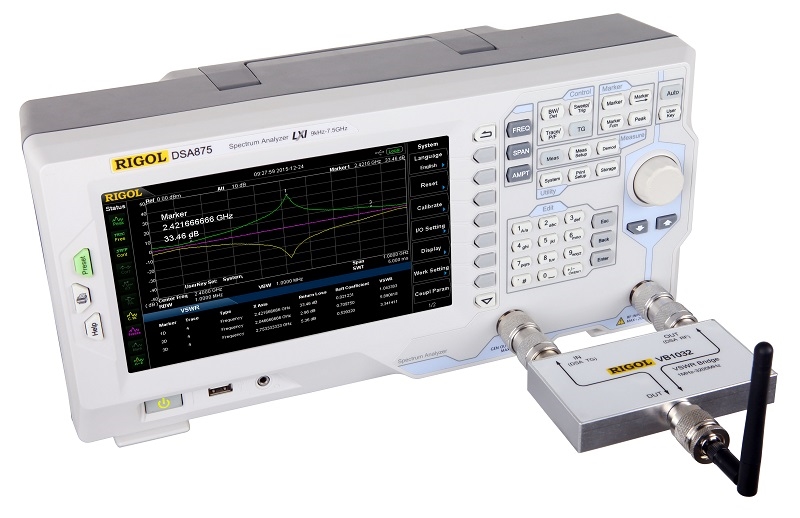

Мост Rigol VB1032 может применяться с любыми анализаторами спектра Rigol с трекинг-генератором (с учетом диапазона частот), но рекомендуется для использования с моделью Rigol DSA832-TG.

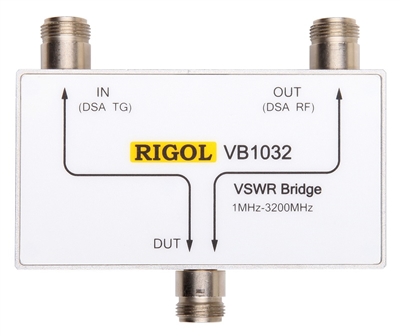

Для подсоединению к анализатору спектра Rigol с трекинг-генератором VB1032 снабжен двумя разъемами N-типа.

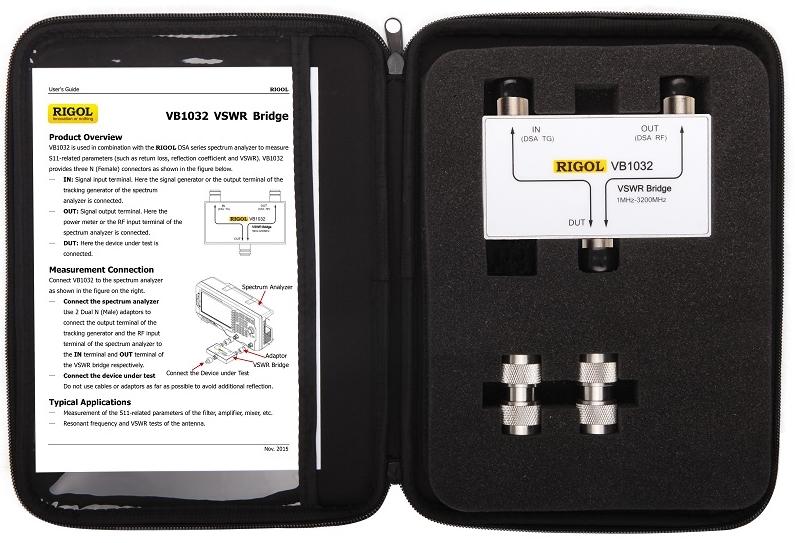

В комплект поставки входят два адаптера N-типа (male) и мягкий футляр для хранения самого моста и адаптеров.



Таким образом, линейка мостов Rigol для измерения S11 параметров выглядит следующим образом:

	VB1020	VB1032	VB1040	VB1080
Диапазон частот	1 МГц...2 ГГц	1 МГц...3,2 ГГц	800 МГц...4 ГГц	2 ГГц...8 ГГц
Макс. входная мощность	+27 дБм (0.5 Вт
Импеданс	50 Ом
Габаритные размеры	112 х 103 х 16.5 мм	115 х 62 х 18 мм	130 х 75 х 30 мм	115 х 41 х 17.5 мм
