Новая серия цифровых осциллографов Rigol DS4000E

08.08.2016

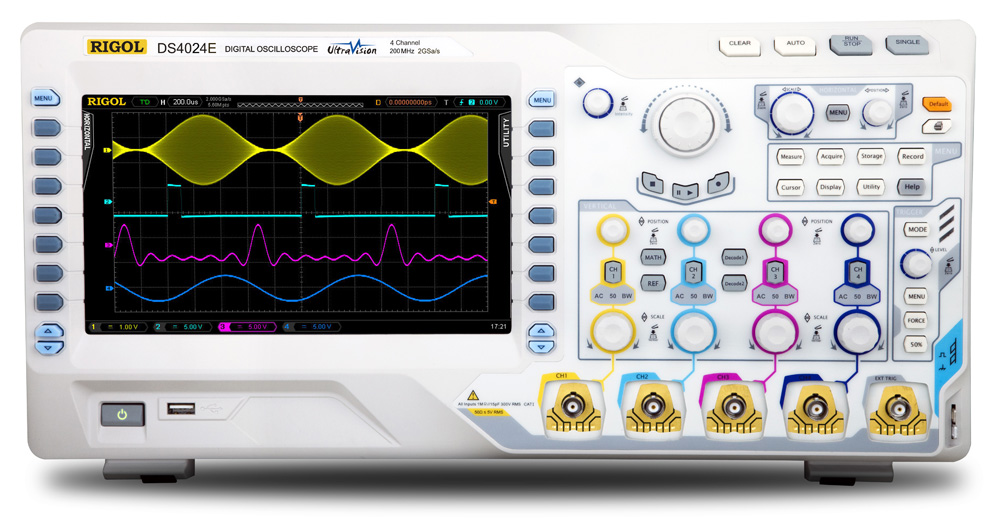

Компания Rigol Technologies, Inc выпустила новую серию цифровых осциллографов Rigol DS4000E.




Новые приборы являются функциональным аналогом осциллографов серии DS4000 с упрощенными параметрами. Т.е., фактически, новые цифровые осциллографы серии DS4000E по своим возможностям занимают промежуточное положение между приборами серий DS4000 и DS2000

Параметр/СерияDS4000DS4000EDS2000A
Полоса пропускания
100 МГц
200 МГц
350 МГц
500 МГц

100 МГц
200 МГц


70 МГц
100 МГц
200 МГц
300 МГц

Количество аналоговых каналов2 или 442
Макс. частота дискретизации4 Гвыб/сек
(2 Гвыб/сек на каждый канал)
2 Гвыб/сек на каждый канал2 Гвыб/сек
(1 Гвыб/сек на каждый канал)
Макс. глубина записи140 М точек14 М точек на канал
14 М точек
Макс.скорость захвата осциллограмм 110 000 осц/сек60 000 осц/сек50 000 осц/сек
Автоматический покадровый
регистратор
До 200 000 кадров До 127 000 кадров До 65 000 кадров
ИнтерфейсыUSB Host, USB-device, LAN, VGA,
выход AUX (TrigOut/PassFail/Fast/GND),
10MHz input/output
USB Host, USB-device, LAN, VGA,
выход AUX (TrigOut/PassFail/Fast/GND),
10MHz input/output
USB Host, USB-device, LAN,
выход AUX (TrigOut/PassFail)
Дисплей9" WVGA9" WVGA8" WVGA


Для удобства работы с осциллограммами в осциллографах серии DS4000E,  также как и в сериях DS/MSO1000Z, DS/MSO2000A, DS/MSO4000 и DS6000 применена инновационная технология UltraVision

Среди основных возможностей осциллографов  Rigol DS4000/MSO4000 можно выделить:


высокая скорость захвата осциллограмм
(до 60000 осц./сек)


большая глубина записи до 140 млн.точек
(14 миллионов точек на канал)


256 градаций яркости при отображении сигнала

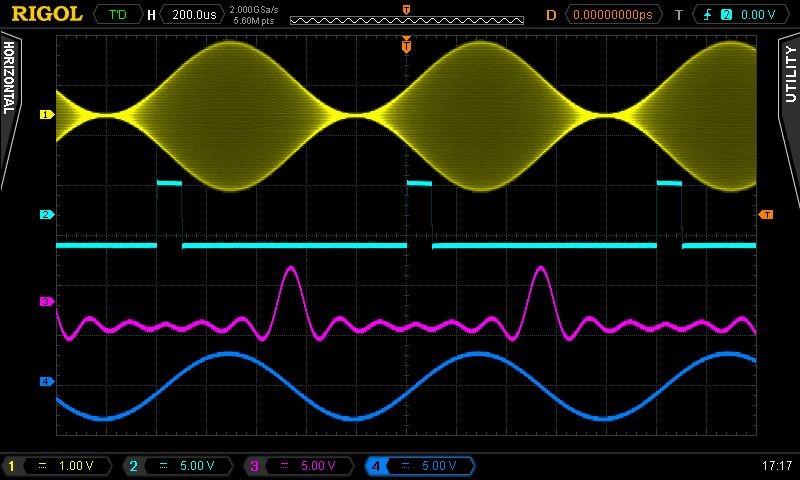

отображение 4-х каналов одновременно

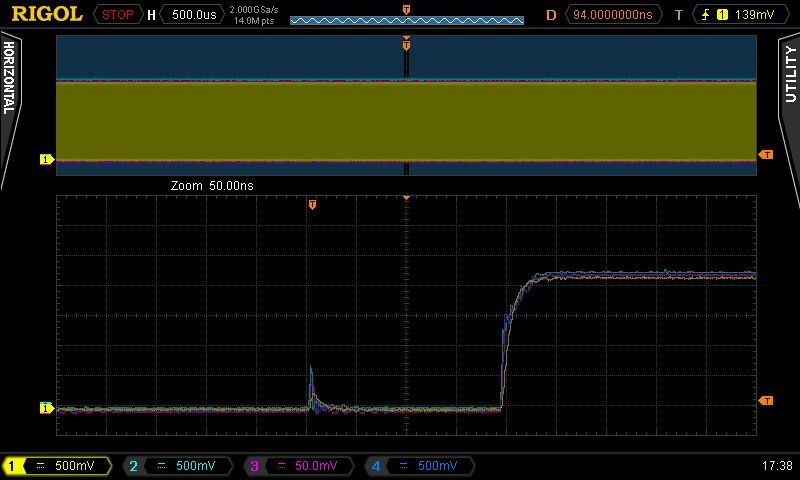

Одновременный просмотр сигнала и фрагмента


Функция тестирования по маске (Pass/Fail)


математические операции над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые  расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR )

автоматические измерения со статистической обработкой информации



Расширенная система синхронизации.
Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других, а также возможность запуска для последовательных шин: I2C, RS-232/UART, SPI, CAN, FlexRay, LIN, USB


I2C

RS-232/UART


Все осциллографы Rigol серии MSO/DS4000 имеют интерфейсы: два USB Host, USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail/Fast/GND/Calibration).


Упрощение характеристик новых цифровых осциллографов серии DS4000E по сравнению с моделями серии DS4000, естественно, сказалось на цене прибора. Серия DS4000E дешевле приборов серии DS4000 более чем на 20%!

Цифровые осциллографы Rigol серии DS4000E доступны к поставке по привлекательным ценам.

Ждем Ваших заказов!
Следите за нашими новостями!
