Новые анализаторы спектра Rigol DSA832E

24.08.2016

Компания Rigol Technologies, Inc выпустила новую модель анализатора спектра DSA832E.





Новая модель предназначена для работы в диапазоне частот от 9 кГц до 3,2 ГГц и представляет собой "упрощенную" версию популярного спектроанализатора Rigol DSA832, что характерно для моделей Rigol с индексом "E".

С выходом Rigol DSA832E модельный ряд анализаторов спектра расширился до 5-ти моделей с максимальными рабочими частотами 1,5 ГГц (DSA815); 3,2 ГГц (DSA832E, DSA832) и 7,5 ГГц (DSA875).
Как следует из индекса прибора по своей функциональности DSA832E близок к DSA832, и среди параметров нового анализатора спектра можно выделить:

  • Широкий рабочий диапазон от 9 кГц до 3,2 ГГц

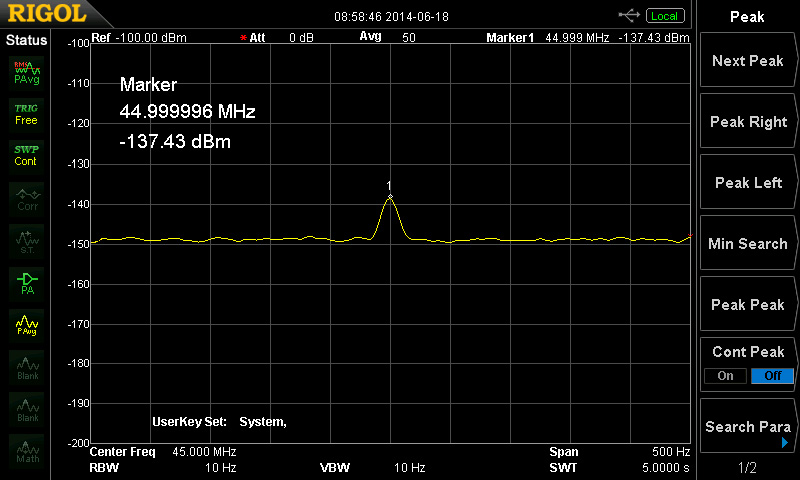

  • Уровень собственных шумов (до -148 дБм с включенным предусилителем) для точного анализа сигналов на фоне шумов



  • Высокие характеристики по стабильности:
    • Температурная стабильность источника опорной частоты <1 ppm
    • Уход погрешности источника опорной частоты <2 ppm/год

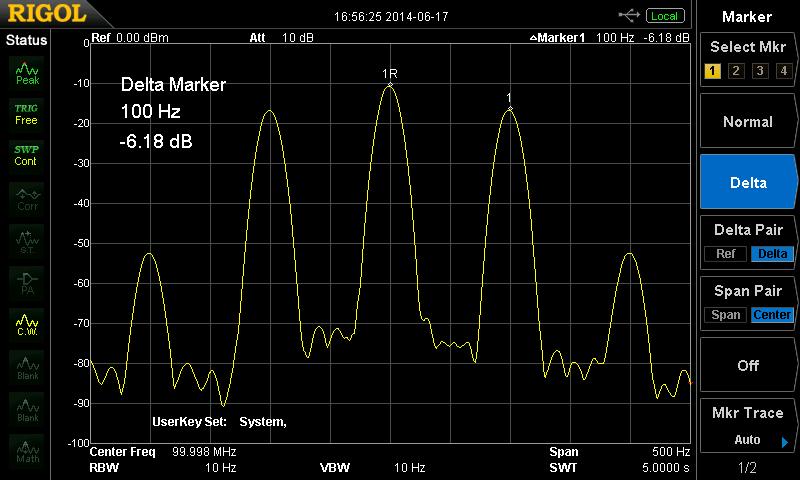

  • Разрешение фильтров ПЧ от 10 Гц до 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами

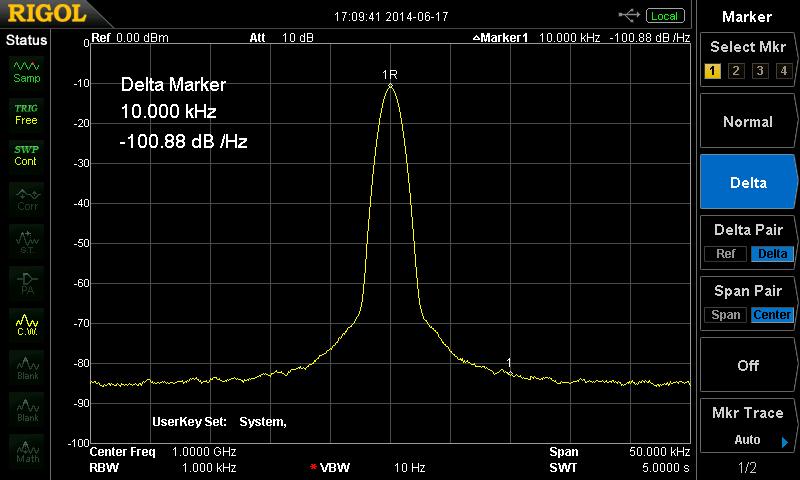

  • Плотность фазовых шумов < -90 дБн/Гц @ 10 кГц

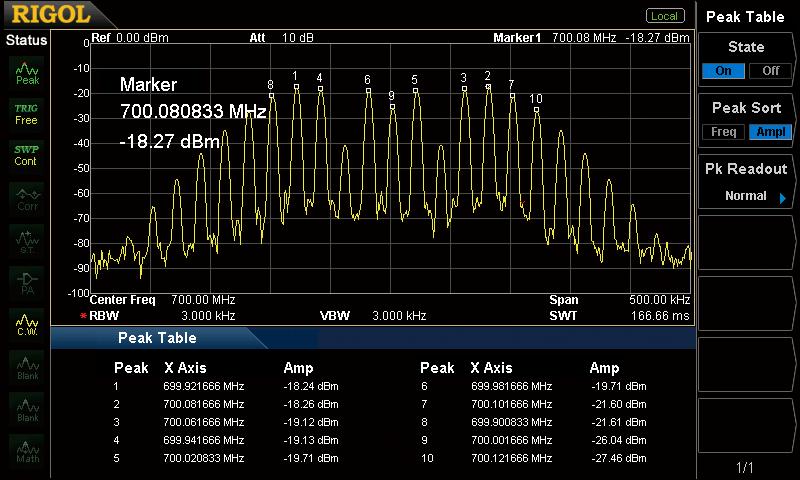

  • составления таблицы пиков (до 10 значений) с указанием максимальных значений уровня сигнала на конкретной частоте



  • сравнения до четырех различных спектрограмм с выделением каждой различным цветом

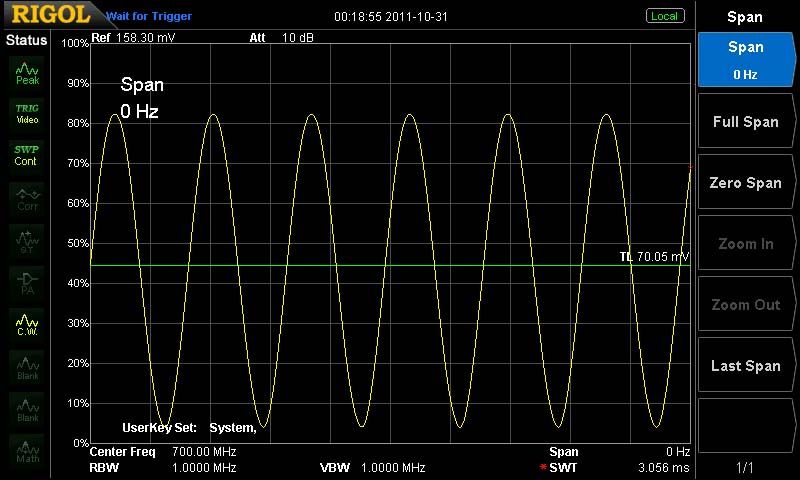

  • установка нулевой полосы обзора, которая, удобна, например, для исследования АМ сигналов



  • и ряд других возможностей

Также, доступна к поставке и модель анализатора спектра Rigol DSA832E-TG с опцией встроенного трекинг-генератора.
Совместно с опцией DSA800-VSWR и RLB мостами серии VB1000 (VB1020, VB1032, VB1040 , VB1080)



можно использовать анализатор спектра не только для измерения КСВН, но и для снятия АЧХ различных устройств, например - фильтров.




В новом анализаторе спектра Rigol DSA832E (как и в DSA832 и DSA875) встроены различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением.
Для проведения ЭМИ измерений можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц (опция DSA800-EMI)

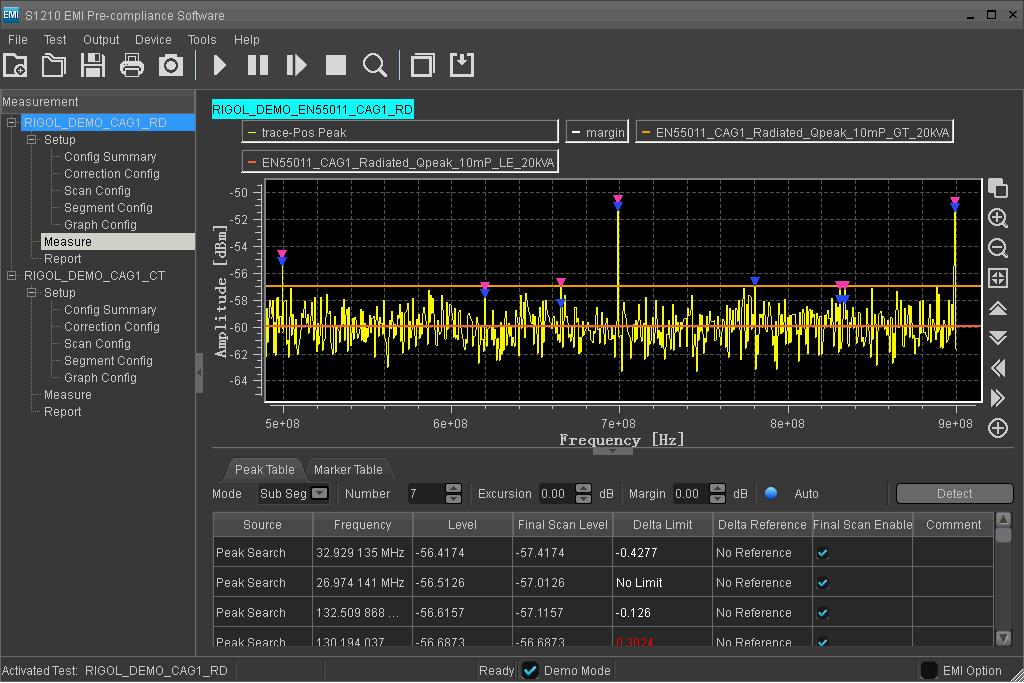

Использование программного обеспечения ST210 EMI позволяет еще более расширить область применения анализатора спектра, например, измерять уровень помех в силовых кабелях, используя эквивалент сети (LISN), выполнить автоматическую коррекцию амплитуды, загрузив корректирующий коэффициент (предусилитель, аттенюатор, антенна, кабель или время коррекции).



Кроме стандартного набора измерительных функций пользователи анализаторов спектра Rigol DSA800 могут получить и расширенный набор при приобретении опции DSA800-AMK.




В эту опцию входят, например, такие измерения, как:
  • измерение мощности в основном канале
  • измерение занимаемой полосы
  • соотношение мощностей в смежных каналах
  • измерение мощности во временной области при нулевой полосе пропускания
  • измерение мощности в полосе между двумя максим.точками
  • измерение отношения сигнал/шум измерение гармонических искажений
  • измерение гармонических искажений
  • измерение TOI
  • частотомер
  • и ряд других.

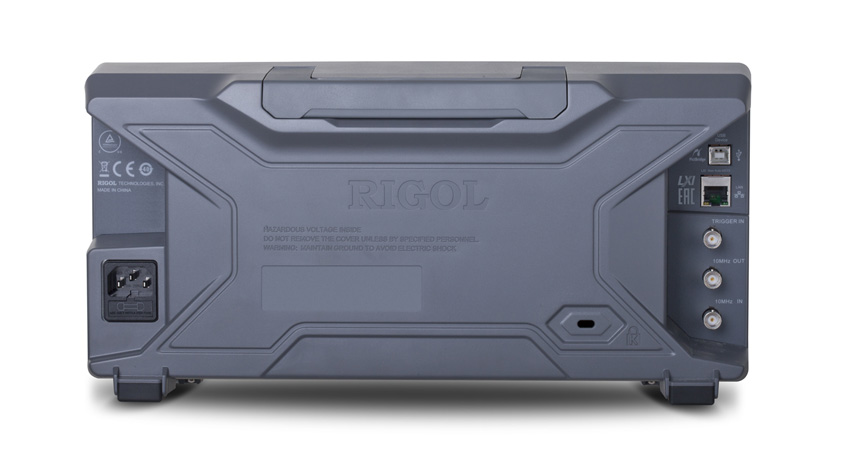

В анализаторах спектра Rigol DSA800 предусмотрены широкие возможности по внешней синхронизации и тактированию, связи с ПК и передачи данных (USB, LAN (LXI Core 2011), опционально - GPIB , а также сохранению данных, как во внутреннюю память, так и на внешний USB носитель. Большинство разъемов расположены на задней панели приборов.

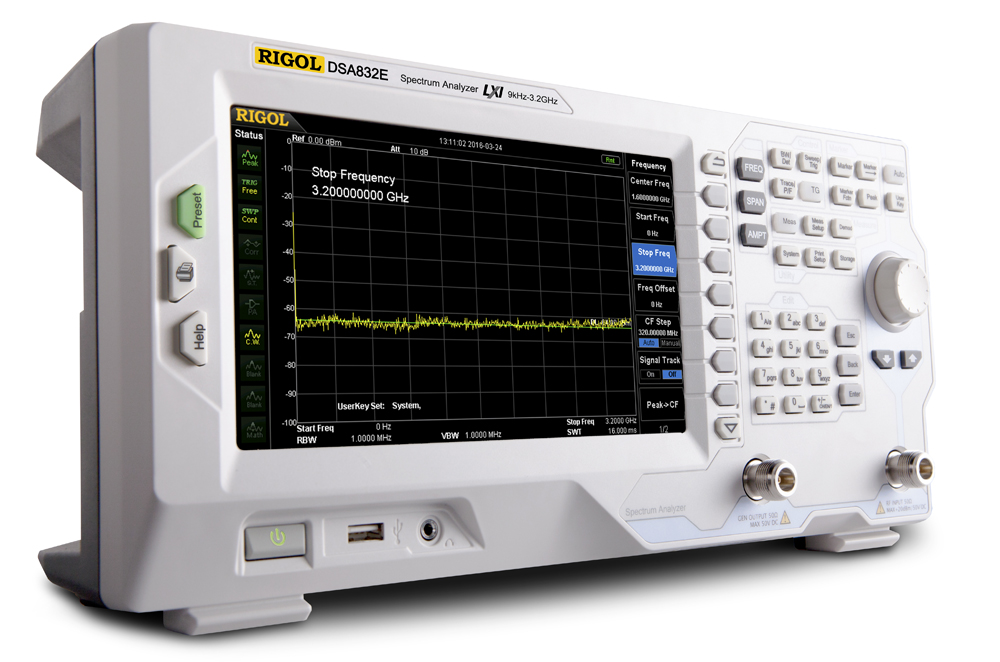

Для отображения спектров и результатов измерений в анализаторах Rigol DSA832E используется цветной ЖК дисплей с диагональю 8" и разрешением 800х480 точек.

Немаловажным преимуществом нового анализатора спектра DSA832E по сравнению с DSA832 является его цена, которая практически в два раза ниже!

Анализаторы спектра Rigol DSA832E включены в Государственный Реестр средств измерений РФ за номером 61272-15.
Срок действия свидетельства об утверждении типа средств измерений до 11 августа 2020 года!

Приобрести анализаторы спектра Rigol , а также получить необходимую консультацию можно у официального дистрибьютера Rigol - ООО "Ирит"
Ждем Ваших заказов!
Следите за нашими новостями!
